Texas Instruments DLPC8445/DLPC8445V數字顯示控制器是TI DLP產品4K UHD顯示芯片組的組成部分。該芯片組包括顯示控制器（DLPC8445/DLPC8445V）、DLP472TP DMD和DLPA3085或DLPA3082電源管理集成電路（PMIC）。此解決方案適用于需要高分辨率和高亮度的小尺寸顯示系統。為確保可靠運行，對于每個應用，DLPC8445或DLPC8445V顯示控制器均須始終與DLP472TP DMD和DLPA3085或DLPA3082 PMIC搭配使用。

數據手冊：*附件：Texas Instruments DLPC8445；DLPC8445V數字顯示控制器數據手冊.pdf

特性

• DLPC8445和DLPC8445V控制器使用DLP472TP數字微鏡器件（DMD），支持
  • 高達4K UHD（60Hz時）
  • 高達1080p（240 Hz (2D) 和120 Hz (3D)）
• 為單個V-by-One HS視頻輸入端口提供一個、兩個、四個或八個通道
  • 像素時鐘支持：高達600 MHz
  • 每個輸入的傳輸速率高達3.0Gbps
• 支持輸入格式
  • RGB和YCbCr
  • 4:4:4、4:2:2
• 內部Arm^?^ 處理器
  • 52個可配置的GPIO
  • PWM發生器
  • 捕獲和延遲定時器
  • USB 2.0高速控制器
  • SPI控制器
  • ^I2C^控制器
  • UART和中斷控制器
• Warping引擎
  • 1D和2D梯形校正
  • 嵌入式部分幀存儲器，用于視頻處理
• 其他圖像處理
  • 支持重疊顏色（僅限D(zhuǎn)LPC8445V）
  • 支持可變刷新率（VRR）
  • 動態黑
  • HDR10（PQ和HLG）支持
  • 幀速率倍增
  • 色彩坐標調整
  • 白色色溫調整
  • 可編程后期色彩校正 (Degamma)
  • 讀取端空間-時間多路復用
  • 針對3D顯示的集成支持
  • 滾動緩沖器，用于降低幀延遲
• 啟動界面顯示
• 串行閃存，用于μP和PWM序列
• 系統控制
  • DMD電源和復位驅動器控制
  • DMD水平和垂直顯示圖像抖動
• JTAG邊界掃描測試支持
• 支持基于LED和激光的投影儀系統

應用

• 移動智能電視
• 移動投影儀
• 數字標牌
• 激光電視

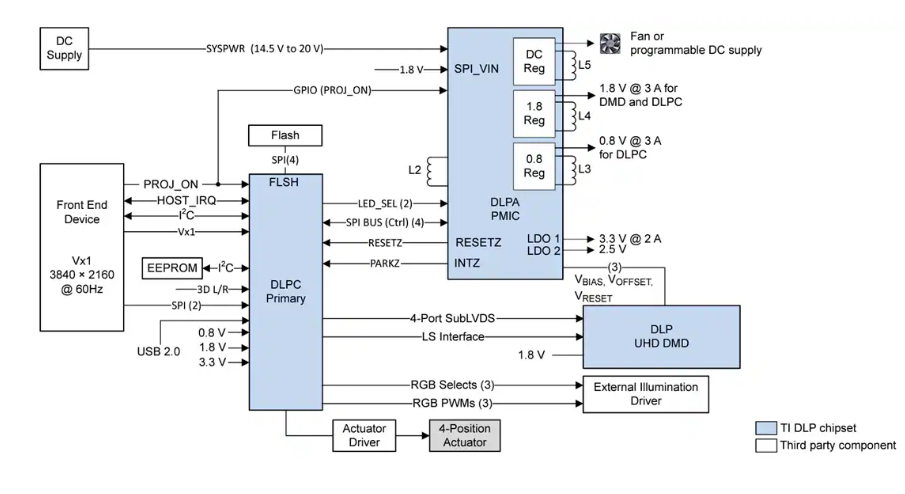

功能框圖
