天通數傳終端技術說明書

在用于點對點數傳通信的天通衛星終端中介紹了天通衛星的覆蓋、工作模式，并介紹了一種支持點對點模式的天通數傳終端。有朋友在后臺問：是否有相關產品的說明書。

今天就把產品技術說明書奉上。

概述

天通衛星通信系統是我國自主研發、發射并運營的衛星通信系統。該系統由三顆地球同步軌道衛星組成，分別是天通一號01星、02星和03星，覆蓋我國領土、領海以及東南亞、西太平洋等區域，為用戶提供可靠的通信服務。

在以下應用場景中，ZKTND16型天通數傳終端提供了一種可行的解決方案：

• ? 兩個終端位于沙漠、戈壁、海洋等地面通信網絡無法覆蓋的區域；
• ? 需要實現點對點雙向數據通信；
• ? 數據通信速率不低于2Kbps；
• ? 使用國內衛星通信系統，在中國境內使用。

該終端不受地理環境限制，即使在沒有地面網絡覆蓋的區域，也能實現穩定的點對點數據傳輸。

特點

1. 1.一體化設計：尺寸小巧、重量輕，適用于機載、車載、海上等多種場合；
2. 2.寬壓輸入：支持9~36V直流輸入，具備防反接、防浪涌保護電路，符合航電設備電源標準；
3. 3.標準化接口：配置隔離型 RS422 接口，通過標準通信協議實現業務設備無縫對接，確保電磁兼容性；
4. 4.簡化指令操作：用戶只需發送基本指令即可完成網絡接入與數據傳輸，顯著降低軟件開發難度；
5. 5.定位功能：支持北斗/GPS定位，接入GPS/北斗天線后可實時輸出位置信息；
6. 6.人機界面：配備電源指示燈與鎖定指示燈，方便用戶實時了解設備狀態。

主要功能

• ? 支持通過天通衛星實現雙向數據傳輸；
• ? 支持的業務類型包括：數據通信、語音通話、短消息；
• ? 支持的功能包括：建立連接、掛斷、數據收發、重啟、重撥；
• ? 支持狀態查詢；
• ? 具備北斗/GPS定位功能，可接收北斗三號 B1 信號和 GPS L1 信號，完成高精度定位。

技術指標

環境適應性

對外接口

產品提供以下對外接口：

1. 1.天通天線接口：SMA 接口，兼容有源和無源天線；
2. 2.北斗天線接口：SMA 接口，用于連接北斗定位天線；
3. 3.數據與電源接口：J30J15ZKP 接口，集成電源輸入與 RS422 數據接口；
4. 4.配置接口：J30J9ZKP 接口；
5. 5.SIM卡接口：支持中國電信天通 Micro-SIM 卡。

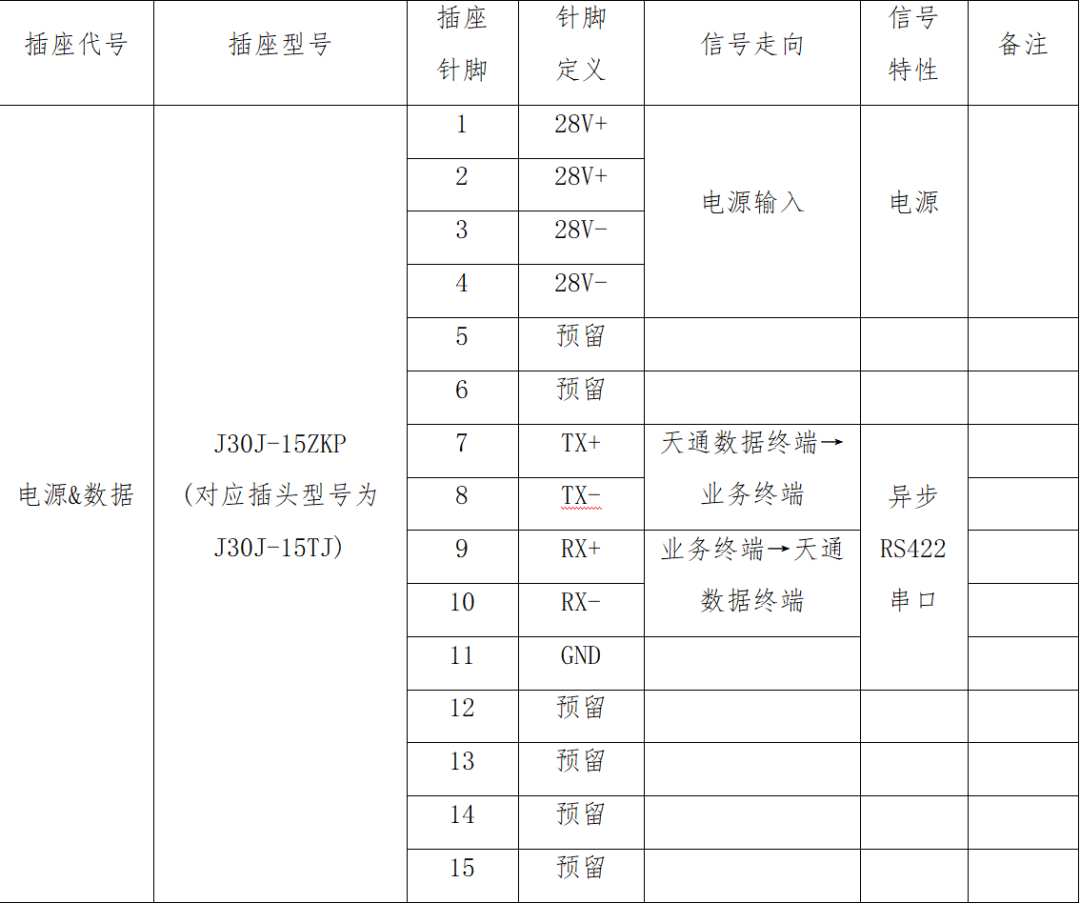

終端數據和電源接口定義如下：

終端對外電源數據接口

結構特性

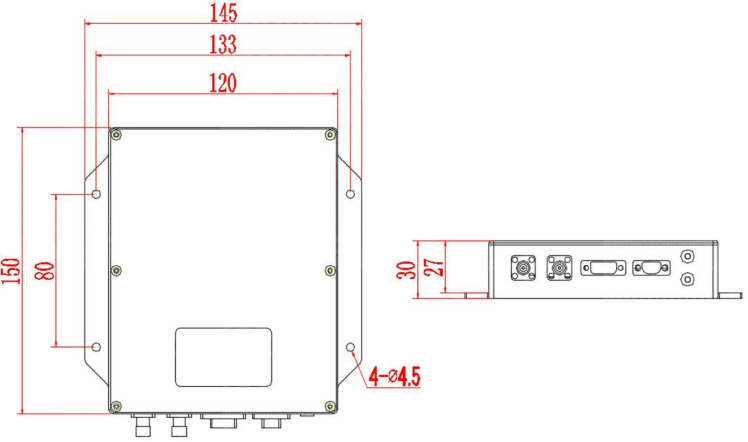

ZKTND16 型天通數傳終端采用緊湊一體化設計，具體尺寸如下：

產品尺寸

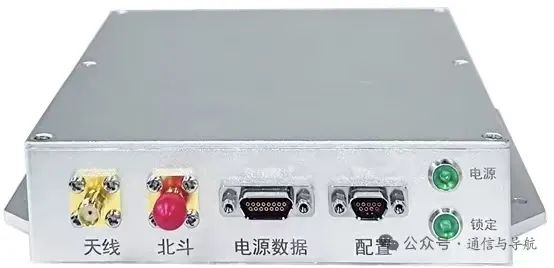

產品實物

終端實物

使用方法

用戶請按以下步驟操作：

1. 1. 向中國電信購買天通業務 SIM 卡，并開通相應的套餐；
2. 2. 將 SIM 卡插入終端卡槽；
3. 3. 連接業務設備與終端的 RS422 數據接口；
4. 4. 按照標準通信協議進行數據傳輸。

注：詳細的通信協議請參考制造商提供的技術文檔。

總結

ZKTND16 型天通數傳終端是一款專為極端環境下通信需求而設計的高性能設備，具有體積小、功耗低、性能穩定、操作簡便等特點。它廣泛適用于應急通信、野外作業、海上監測、航空保障等場景，是實現衛星通信的重要工具。
