Texas Instruments TMUX7612 4通道精密多路復用器是互補金屬氧化物半導體（CMOS）開關器件，具有四個可獨立選擇的1:1單刀單擲（SPST）開關通道。這些模塊的工作電壓范圍為4.5V至50V單電壓、±4.5V至±25V雙電壓或不對稱雙電源，如VDD = 37.5V、VSS = 12.5V。該系列支持源極（Sx）和漏極（Dx）引腳上從VSS 到VDD 的雙向模擬和數字信號。這些開關由SELx引腳上的適當邏輯控制輸入進行控制，其特殊結構可實現超低電荷注入。這一功能有助于防止控制輸入與設備模擬輸出之間產生不必要的耦合，并降低交流噪聲和偏移誤差。

數據手冊：*附件：Texas Instruments TMUX7612 4通道精密多路復用器數據手冊.pdf

典型應用包括半導體測試設備、固態繼電器（SSR）、光覆層更換、可編程邏輯控制器（PLC）、工廠自動化和控制以及數據采集系統（DAQ）。

特性

• 精密性能
  • 1.1Ω低典型導通電阻
  • 27pF低典型電容
  • 0.0003Ω超低典型導通電阻平坦度
  • 470mA高最大電流支持
  • 典型導通漏電電流低至3.7pA，最大0.3nA
  • 典型關斷漏電流低至30pA，最大0.15nA
  • 超低2pC典型超低電荷注入
• ±4.5V至±25V雙電源范圍
• 單電源范圍：4.5 V至50 V
• 支持不對稱雙電源（如：VDD = 37.5V、VSS = 12.5V）
• 軌對軌運行
• 雙向工作
• 先斷后合開關
• 工作溫度范圍：-40 °C至+125 °C

應用

• 半導體測試設備
• 可更換SSR和照相層
• 自動化測試設備
• LCD測試設備
• 內存測試設備
• 光學測試設備
• 工廠自動化和控制
• 儀器：實驗室儀器、分析儀器和便攜式儀器
• PLC
• DAQ

框圖

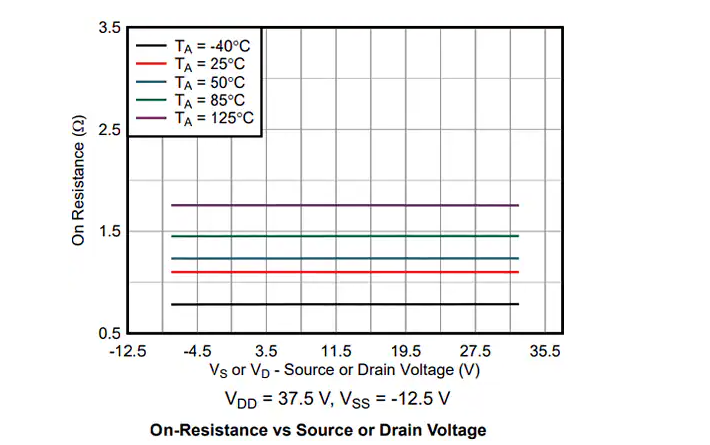

RON Vs VDD或VSS
