RSA240系列是一款支持寬共模輸入電壓范圍的集成電流檢測芯片，工作電壓支持2.7V至5.5V，共模輸入電壓范圍支持-5.0V至100V；可以很好應對24V、48V母線電壓系統以及多節電池系統的電流采集應用。

RSA240系列提供20、50、100三種固定增益，增益誤差常溫下低至0.1%，以使其能滿足更多的應用場景和電流采集精度要求。

其他主要參數特性如下：

?增益帶寬(GBP)：500KHz；

?低輸入失調電壓(Vos)：30μV(Max)；

?增益誤差全溫度最大0.5%；

?低輸入偏置電流(IB)：10nA；

?低功耗(Iq)：1.55mA (Typ)；

?高電源紋波抑制比(PSRR)：116dB (Typ)

?高共模抑制比(CMRR)：150dB (Typ)

?高容性負載能力；1nF

?擴展級工業溫度范圍：-40°C ~ 125°C。

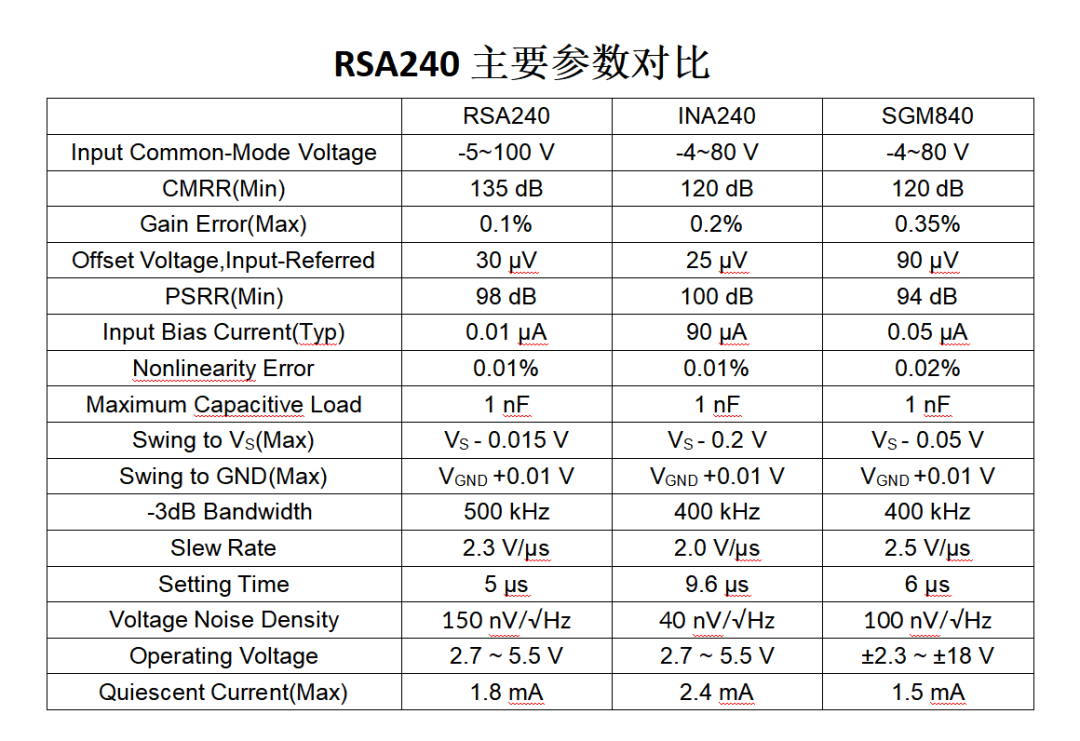

RSA240是在市場主流應用產品參數的基礎上，進一步優化共模輸入電壓范圍和共模抑制比等參數，以使其更能應對檢測母線上的高壓浪涌沖擊、提升共模干擾抑制能力，提高電流采集精度。

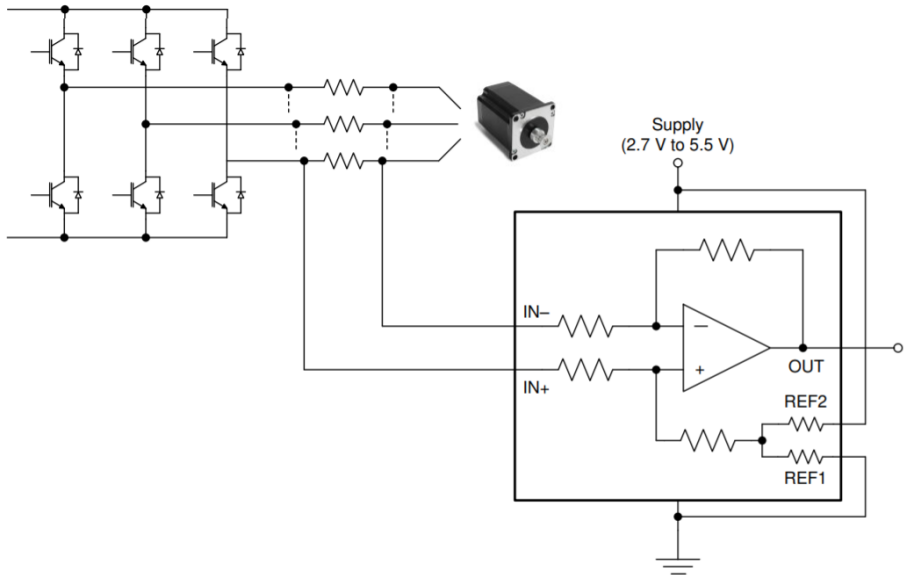

RSA240典型應用電路

注：REF1、REF2可以短接在一起提供參考電壓，也可以REF1給參考電壓、REF2接GND，借助內部電阻分壓。

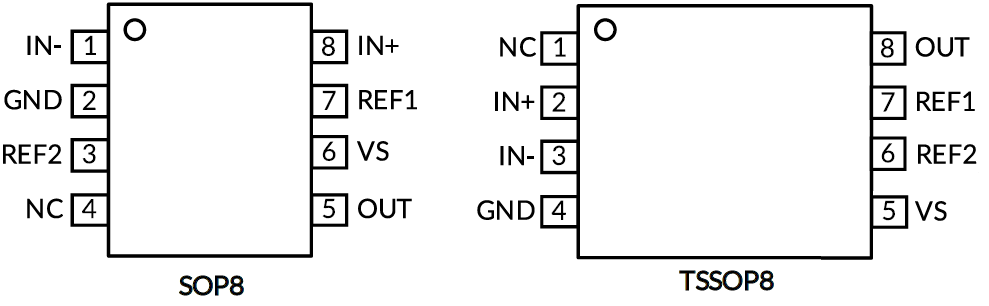

RSA240封裝和管腳定義

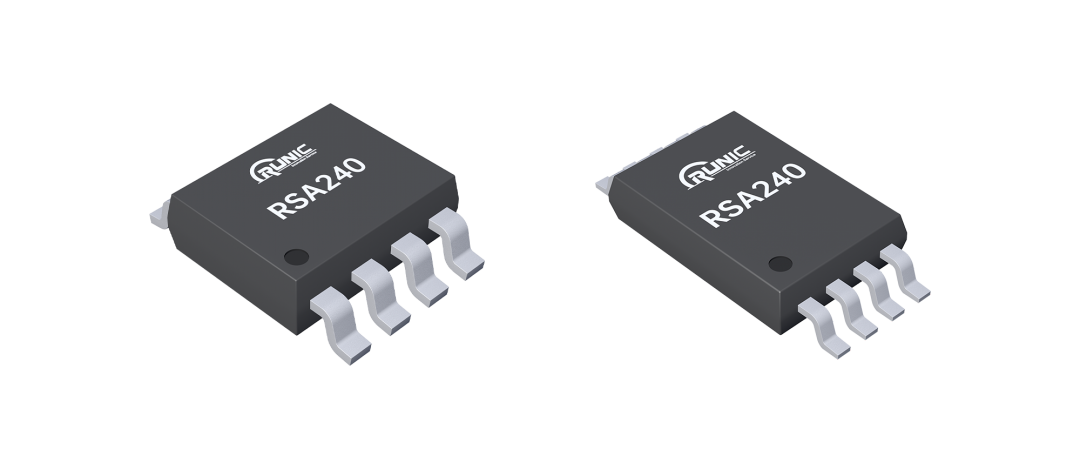

RSA240提供SOP8和TSSOP8標準封裝，歡迎各界工程師朋友索樣評測。
