在光伏系統從發電到儲電的能量流鏈路中,精確、可靠、同步的電流監測是實現高效運行、安全保護及狀態分析的基礎。尤其在光伏陣列輸出與儲能系統(BESS)輸入/輸出的銜接點,電流參數既是能量流動的直接體現,也蘊藏著系統運行狀態的關鍵信息。芯森電子的CS1V P00系列閉環霍爾電流傳感器,憑借其特定技術特性,在此環節的協同監測中展現出獨特價值。本文深入解析其技術實現要點。
一、 光伏“發電-儲電”鏈路電流監測的核心挑戰
1. 動態范圍與突變響應:
發電側(DC): 輻照度快速變化(如云層移動)導致光伏組串輸出電流(`I_pv`)發生快速階躍或波動(`di/dt`可達數十A/μs級別)。
儲電側(DC): 電池充/放電電流(`I_batt`)在負載突變、模式切換(充轉放/放轉充)或故障時,存在毫秒級甚至更快的電流突變,峰值電流(尤其在放電或故障時)可能達到數百安培(如規格書中提到的±650A峰值)。
2. 寬頻帶需求:
逆變器側(AC): 并網逆變器輸出的PWM電流包含開關頻率(典型16-20kHz)及其高次諧波,要求傳感器具有足夠帶寬(通常>200kHz)以準確反映電流波形,避免信號失真。
3. 強電磁干擾環境:
光伏逆變器、儲能變流器(PCS)內部是強EMI源(開關器件、高頻變壓器)。傳感器需在高`di/dt`母線產生的強磁場環境下保持測量精度,抵抗磁失調影響。
4. 嚴苛絕緣要求:
光伏陣列直流側電壓可達1500V DC,儲能電池組電壓也常在數百伏至上千伏DC。傳感器原邊(高壓側)與副邊(低壓測量電路)之間需要可靠的電氣隔離,滿足相關安全標準(如IEC 62109-1, IEC 61800-5-1)。
5. 溫度穩定性:
從戶外光伏接線箱到室內/柜內PCS,環境溫度范圍寬(-40℃~ +85℃常見)。傳感器增益和零點必須在整個工作溫度范圍內保持穩定,避免溫漂引入顯著測量誤差。
二、 CS1V P00協同監測技術解析

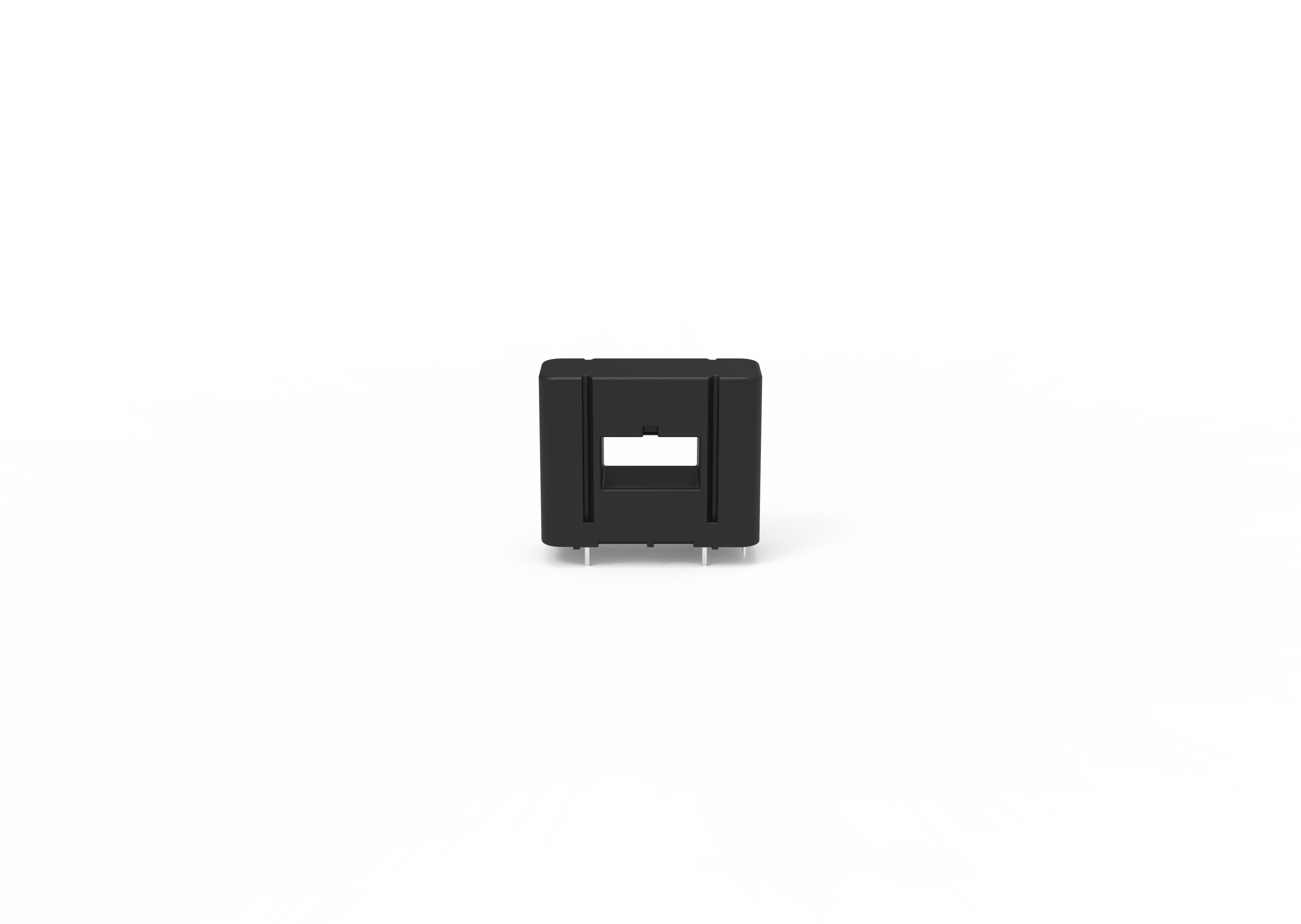

CS1V P00系列(如CS1V 250 P00, CS1V 300 P00)的以下技術特性,使其能有效應對上述挑戰,實現發電側與儲電側電流的精準協同監測:

1. 高速動態響應能力:
寬頻帶(±3dB): ≥200kHz。這確保了傳感器能準確捕捉:
逆變器輸出的高頻PWM電流波形細節(覆蓋開關頻率的10次以上諧波)。
輻照突變引起的`I_pv`快速變化邊緣。
電池端負載突變導致的`I_batt`前沿/后沿。
快速跟蹤時間(`t_r`): 規格書定義在特定`di/dt`條件下(如50A/μs或70A/μs),電流從額定值(`I_PN`)的10%上升到80%所需的跟蹤時間典型值≤3μs(@80% `I_PN`)。這意味著傳感器能跟上電流的快速變化,減少測量延遲。這對于基于`ΔI = |I_pv - I_batt|`進行實時能量平衡計算和故障檢測(如DC側接地故障)至關重要,避免因響應慢導致保護誤動或拒動。
2. 優異的抗磁干擾與溫度穩定性:
低磁失調電流(`I_OM`): 規格書定義了在10倍額定電流(`I_PN`)磁場干擾下,產生的失調電流最大值(如CS1V 250 P00為±208mA)。這表明傳感器內部磁路設計和閉環補償技術能有效抑制鄰近大電流母線產生的雜散磁場影響,保證在擁擠的電氣柜環境中的測量準確性。這對于精確監測`I_pv`和`I_batt`的差值(`ΔI`)尤為重要。

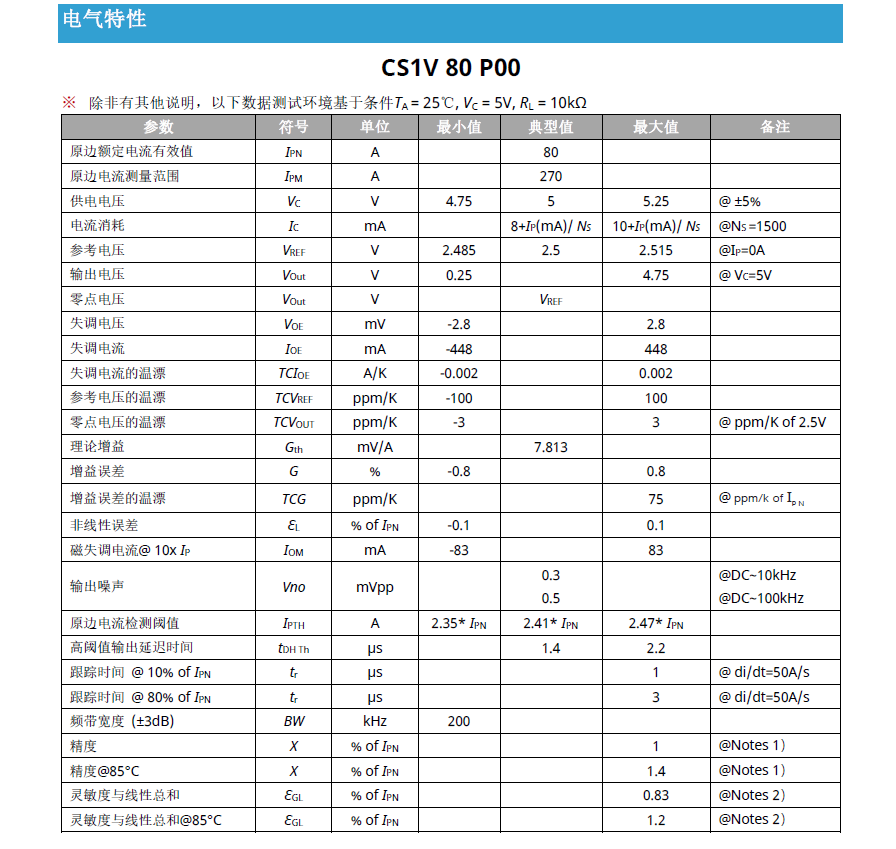

增益溫漂(`T_CG`)與零點溫漂(`T_CVOUT`):
`T_CG`典型值≤75 ppm/K (以`I_PN`為基準)。例如,一個300A量程(`I_PN=300A`)的傳感器(CS1V 300 P00),在溫度變化ΔT=60℃(從25℃到85℃)時,由增益溫漂引入的最大誤差為:`300A 75e-6/K 60K≈1.35A` (約0.45% `I_PN`)。
`T_CVOUT`典型值≤3 ppm/K (以2.5V參考電壓`V_REF`為基準)。同樣ΔT=60℃時,零點漂移最大為`2.5V 3e-6/K 60K = 0.45mV`。換算到300A量程(理論增益`G_th≈3.125mV/A`),相當于電流漂移約`0.45mV / 3.125mV/A≈0.144A`。
綜合精度(`X`):規格書在25℃和85℃下分別給出了精度最大值(如CS1V 300 P00為0.8%@25℃,1.1%@85℃)。這綜合了非線性、溫漂、噪聲等因素的影響,為系統設計提供了明確的誤差邊界。良好的溫漂特性是保證全鏈路電流數據在寬溫環境下長期可比性的基礎,支撐準確的發電量統計、電池充放電量計量(庫侖計數)及效率分析。

3. 高可靠隔離保障安全:
電氣間隙(`d_CL`)與爬電距離(`d_CP`): 規格書明確標注原邊與副邊間`d_CL≥13.3mm`, `d_CP≥25.5mm`。這遠高于一般標準對低壓設備的要求,滿足IEC 61800-5-1和IEC 62109-1標準中針對光伏系統(通常要求過電壓類別III (OVC III),污染等級2 (PD2))下600V DC系統加強絕緣或1000V DC系統基本絕緣的要求。
耐壓測試: 交流3kVrms/50Hz/1min和8kV 1.2/50μs浪涌的隔離耐壓能力,為光伏直流側的高壓(可達1500V DC)提供了充分的安全裕度,確保測量系統操作人員和低壓電路的安全。
4. 寬測量范圍與峰值能力:
以CS1V 250 P00為例,其額定有效值`I_PN=250A`,但測量范圍(`I_PM`)標稱為±380A,最大峰值測量電流(`I_P meas`)能力可達±650A(持續時間400μs,`di/dt>50A/μs`)。這種設計充分考慮了儲能系統在應對負載沖擊或故障時可能出現的瞬時大電流,避免傳感器飽和導致信號削波或損壞,為保護電路提供關鍵信息。
三、 協同監測應用與工程實踐要點
在“光伏組串 → 逆變器/DC-DC→ 儲能電池”鏈路中,典型部署是在直流母線關鍵節點放置CS1V P00:
1. 點位A (發電側):緊鄰光伏組串匯流輸出,監測`I_pv`。選用如CS1V 300 P00。
2. 點位B (儲電接口):位于儲能電池的充放電回路(通常在PCS的直流側),監測`I_batt`。選用如CS1V 250 P00(考慮電池側可能的更高峰值需求)。
協同監測的核心邏輯:
能量平衡監控: 控制器實時計算 `ΔI = |I_pv - I_batt|`。在理想無損耗、無故障情況下,`ΔI`應接近零(考慮測量誤差和線損)。持續的、顯著的`ΔI`可能指示:
光伏側或儲能側存在異常損耗(如接觸不良發熱)。
存在非預期的漏電流路徑(如DC接地故障)。
測量系統本身存在偏差(凸顯傳感器精度和同步的重要性)。
保護聯動:當`ΔI`超過設定閾值(如>5%持續100ms)或`I_batt`瞬時值超過安全限值時,觸發PCS限流或斷開接觸器/斷路器。
狀態分析與優化:同步記錄的`I_pv`和`I_batt`數據用于:
- 計算實際充放電效率。
- 分析電池的充放電特性(內阻、容量衰減)。
- 評估光伏陣列的實時輸出性能。
工程實施關鍵點:
1. 母線安裝: 必須確保原邊母線(銅排)完全填充傳感器的過孔。這是優化磁耦合、保證測量線性度、最小化分布電感(影響`di/dt`測量和高頻性能)的關鍵步驟。使用截面積匹配的銅排。
2. 單匝優先:推薦使用單匝穿芯方式連接母線。多匝繞線雖可提高小電流下的靈敏度,但會引入附加電阻和電感,可能帶來額外的溫升和影響動態響應。CS1V P00本身設計用于直接測量大電流。
3. PCB布局與去耦:
副邊電路(`V_C`, `GND`, `V_OUT`, `V_REF`)的PCB走線應盡量短粗。
`V_REF`引腳必須就近配置高質量陶瓷去耦電容(如1μF X7R)。 這能有效抑制電源噪聲和PCB走線耦合干擾對參考基準的影響,確保輸出信號(`V_OUT`)的穩定性,尤其是在測量小電流或零點附近時。
4. 屏蔽與接地:傳感器外殼應良好接地。在極高EMI環境下,可考慮使用金屬屏蔽罩,屏蔽罩需單點接地。
四、 總結
芯森CS1V P00系列電流傳感器,通過其寬頻帶(200kHz)、快速跟蹤(≤3μs)、低磁失調(`I_OM`)、優異的溫漂控制(低`T_CG`/`T_CVOUT`)、高可靠隔離(`d_CL`/`d_CP`/耐壓)及寬峰值能力(如±650A)等核心技術特性,為解決光伏系統中從發電到儲電直流鏈路電流監測的挑戰提供了高性價比的解決方案。其價值在于為能量管理系統(EMS)、儲能控制器(PCS Controller)及保護裝置提供了高精度、高動態響應、高可靠隔離且溫度特性一致的`I_pv`和`I_batt`電流數據。這些時空對齊的底層數據,是實現精準的能量平衡計算、高效的充放電控制、快速的故障診斷保護以及深入的系統狀態分析和性能優化的基石。其技術優勢最終轉化為光伏儲能系統在效率、安全性和可靠性上的提升。
-
