電子發燒友原創 章鷹

GaN作為一種性能優異的寬禁帶半導體材料，近年來在功率半導體市場備受關注，從消費電子快充領域崛起，到如今的AI服務器、人形機器人等新興市場應用，氮化鎵器件正在顯示強大的發展潛力。最近兩家大廠在氮化鎵領域新動態引發了業界的關注。

5月21日，納微半導體美股盤后上漲了超202%，導致股價上漲的最重要原因之一是英飛凌和納微結成的戰略合作，5月20日，英偉達與納微宣布構建合作伙伴關系，開發基于全新架構的下一代電源系統，該系統采用800 V高壓直流 (HVDC) 集中發電技術。

7月3日，國產GaN龍頭企業英諾賽科股價表現強勁，漲超11%。6月30日，英諾賽科發布公告，其最大基石投資者意法半導體（STM）原禁售期于6月29日到期后，已書面承諾未來12個月內不減持任何股份。 除基石投資者外，資本市場中的多家機構投資者同樣看好英諾賽科的發展前景。7月8日，英諾賽科確認，公司將進一步提升8英寸（200nm）產能，預計年底將從1.3萬片/月擴產至2萬片/月。

TrendForce集邦咨詢最新報告《2024全球GaN Power Device市場分析報告》顯示， 2023年全球GaN功率元件市場規模約2.71億美元，至2030年有望上升至43.76億美元，CAGR（復合年增長率）高達49%。在AI數據中心電源領域、納微、英飛凌、英諾賽科推出了哪些新款產品？本文根據其性能優勢和架構特色進行詳細介紹。

GaN+SiC！納微全球首發97.8%超高效12kW AI服務器電源

5月21日，美國功率半導體企業納微半導體宣布，推出專為超大規模AI數據中心設計的最新12kW量產電源參考設計，可以適配功率密度達120kW的高功率服務器機架。

圖1：納微12kW量產電源 來自納微半導體微信

這款產品的特別之處，在于12kW電源遵循ORv3規范及開放計算項目（OCP）標準，采用第三代快速碳化硅MOSFET和新型IntelliWeave數字技術，以及配置于三相交錯TP-PFC和FB-LLC拓撲結構中的高功率 GaNSafe氮化鎵功率芯片，以極簡元件布局實現最高效率與性能。

在關鍵的技術上，納微12kW電源中采用的三相交錯TP-PFC拓撲由采用“溝槽輔助平面柵”技術的第三代快速碳化硅MOSFET驅動。三相交錯FB-LLC拓撲由納微半導體的高功率旗艦——第四代GaNSafe氮化鎵功率芯片驅動，其集成了控制、驅動、感測以及關鍵的保護功能，使其在高功率應用中具備了前所未有的可靠性和魯棒性。

該電源的尺寸為790×73.5×40mm，輸入電壓范圍180–305VAC，輸出最高電壓為50VDC。當輸入電壓高于207VAC時輸出12kW功率，低于該閾值時輸出10kW。其配備主動均流功能及過流、過壓、欠壓、過熱保護機制，可在-5至45℃溫度范圍內正常運行，12kW負載下保持時間達20ms，浪涌電流為穩態電流3倍（持續時間<20ms），采用內部風扇散熱。

NVIDIA推出的下一代800V HVDC架構，旨在為未來AI的計算負載提供高效、可擴展的電力傳輸能力，實現更高可靠性、更優效率并簡化基礎設施設計。英偉達在下一代800V HVDC架構采用納微半導體的GaNFast氮化鎵和GeneSiC碳化硅技術開發。

在二次側DC-DC變換領域，納微半導體推出80-120V的中壓氮化鎵功率器件，專為輸出48V-54V的AI數據中心電源優化設計，可實現高速、高效、低占板面積的功率轉換。

據悉，早在2023年，納微率先制定了“AI數據中心電源技術路線圖”，聚焦下一代AI數據中心的電力傳輸。該路線圖推出的第一款方案是高速高效的CRPS 2.7kW電源，其功率密度是傳統方案的2倍，能量損耗降低了30%。2024年11月，納微發布了全球首款由氮化鎵和碳化硅混合設計的8.5kW AI數據中心電源，效率可達98%，符合開放計算項目（OCP）和Open Rack v3（ORv3）規范。

2025年7月2日，納微半導體（Navitas）宣布，與力積電建立戰略合作伙伴關系，將采用力積電8寸0.18微米制程生產氮化鎵（GaN）產品。

英飛凌公布BBU發展藍圖，12KW BBU電源功率密度為業界水平4倍

5月2日，英飛凌官方消息顯示，英飛凌攜手NVIDIA正在開發采用集中式電源供電的800 V高壓直流（HVDC）架構所需的下一代電源系統。新的系統架構將顯著提升數據中心的電源傳輸效率，并且能夠在服務器主板上直接進行電源轉換進而提供給AI芯片（GPU）。

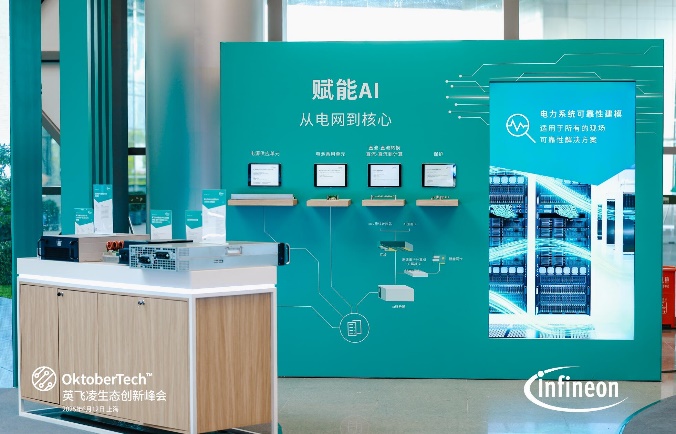

圖2：英飛凌AI數據中心產品展示 英飛凌提供

2025年初，英飛凌正式揭曉了其針對人工智能（AI）數據中心系統所設計的電池備份單元（BBU）的發展藍圖。這一藍圖覆蓋了從4 kW到5.5kW，直至全球首創的12kW BBU電源解決方案，標志著英飛凌在AI數據中心供電技術上的重大突破。

在5.5kW BBU產品中，英飛凌采用了其獨有的拓撲結構，并融合了硅（Si）與氮化鎵（GaN）技術，這一創新設計使得BBU能夠實現超高的效率以及高功率密度。而更令人矚目的是，其12kW BBU系統通過集成多張4kW電源轉換卡，使得功率密度遠超業界平均水平，達到了四倍之多。

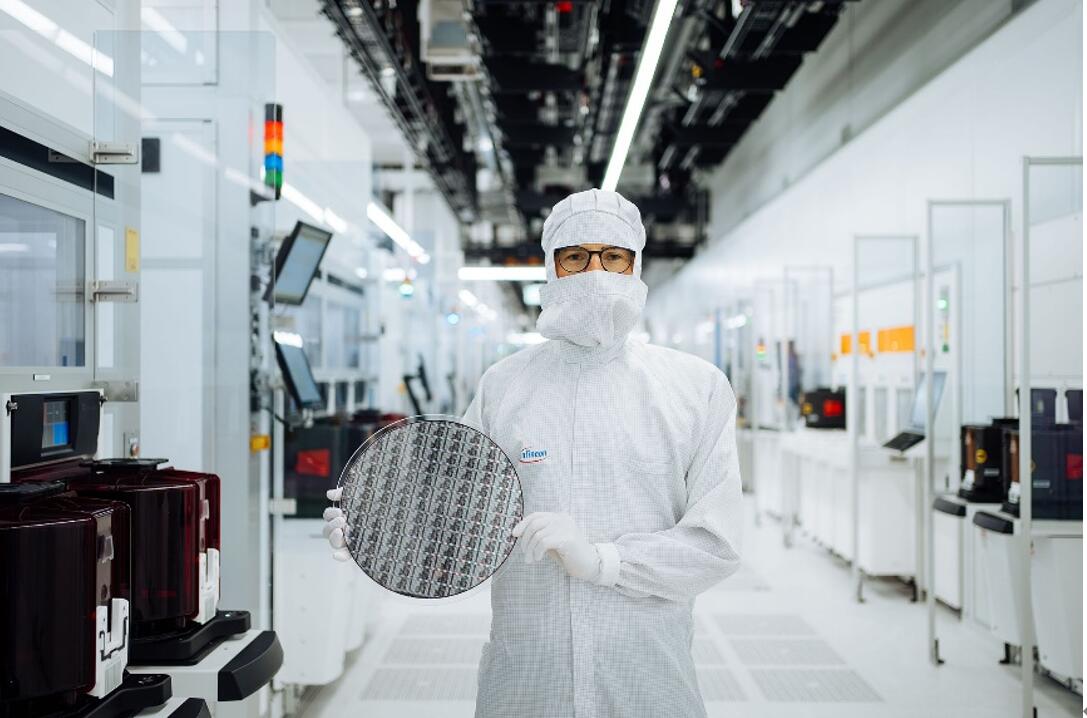

圖3 英飛凌300mm GaN技術 英飛凌提供

7月3日，英飛凌宣布公司已能夠在12英寸（300mm）晶圓上生產GaN芯片，該技術為世界首創，希望滿足高能耗人工智能（AI）數據中心和電動汽車中使用的功率半導體快速增長的需求。該公司表示，使用更大尺寸的GaN晶圓生產芯片將更加高效，12英寸可以容納的GaN芯片數量是8英寸（直徑200mm）晶圓的2.3倍。

英飛凌電源與傳感器系統總裁Adam White表示，首批樣品將于2025年第四季度向客戶提供。英飛凌有望擴大客戶群體，并進一步鞏固其作為領先氮化鎵巨頭的地位。

英諾賽科推出4.2KW GaN器件，96.8%高能效，服務國產AI服務器廠商

隨著 AI 服務器的市場規模不斷擴大，其核心處理器，包括 CPU、GPU、NPU、ASIC、FPGA等，以及內存、網絡通信等芯片元器件的性能和功耗水平都在提升。通用服務器原來只需要2顆800W服務器電源，但是AI服務器需求提升為4顆1800W高功率電源。

由于CPU和GPU的功率不斷攀升，傳統的12V供電架構無法滿足高效傳輸需求，48V供電系統逐漸成為主流。

英諾賽科推出100V增強型GaN功率器件INN100EA035A，采用雙面散熱封裝，顯著提升功率密度和效率，適用于AI服務器和48V基礎設施的高效能源轉換。該器件在48V/25A條件下穩態損耗減少35%以上，系統級效率可達98%。

針對數據中心的前端輸入側——服務器電源PSU （PFC/LLC）1kW-4kW AC/DC環節，英諾賽科帶來多款氮化鎵服務器電源解決方案，分別是1KW 48V-12V LLC、3.6KW CCM TTP PFC，4.2KW PSU案例。此前，英諾賽科推出2KW PSU參考設計，采用圖騰柱無橋PFC+LLC結構，效率高達96.5%，體積僅為185*65*35(mm3)，完美符合 80 Plus 鈦金級能效。

英諾賽科展示的4.2KW PSU參考設計，采用圖騰柱無橋PFC+LLC結構，效率高達96.8%，體積僅為185*659*37(mm3)，適合數據中心、通信PSU和服務器電源的能效要求。據悉，英諾賽科的氮化鎵服務器電源解決方案已經進入長城、浪潮等大廠的供應鏈。
