Texas Instruments DP83TC818S-Q1汽車以太網IC是精確而安全的100BASE-T1以太網，具有音頻視頻橋接 (AVB) 時鐘生成功能。該以太網IC符合IEEE 802.3bw和Open Alliance (OA) 標準。DP83TC818S-Q1 IC提供 通過非屏蔽/屏蔽單雙絞線收發數據所需的所有物理層功能。DP83TC818S-Q1 IC集成了IEEE 802.1AE線路速率安全功能，支持身份驗證和可選加密，確保網絡通信安全。該設備符合汽車應用類AEC-Q100認證。DP83TC818S-Q1 IC非常適合用于信息娛樂和儀表板、AVB音頻/視頻、車身電子和照明、車身控制模塊、區域控制模塊和遠程信息處理。

數據手冊：*附件：Texas Instruments DP83TC818S-Q1汽車以太網IC數據手冊.pdf

DP83TC818S-Q1以太網IC具有入口分類功能，可過濾無用的數據包，并支持WAN MACsec實現端到端安全功能。該IC的占位面積與TI的100BASE-T1 PHY和1000BASE-T1 PHY兼容，通過單個電路板實現不同速度和特性的設計擴展性。

特性

• 同步音頻時鐘生成：
  • ^I2S^和TDMx SCLK/FSYNC時鐘生成
  • 可配置FSYNC、SCLK和MCLK頻率
  • 通過IEEE1722 CRF解碼自動相位調整
• IEEE 802.1AE MACsec:
  • MACsec幀擴展內置緩沖和流量控制支持，以處理12字節IPG以太網幀
  • 以線路速率進行身份驗證和加密
  • 密碼套件：GCM-AES-XPN-128/256和GCMAES-128/256
  • 安全通道總計16 SAK，支持8 Tx/Rx SC，支持SAK自動翻轉
  • Ethertype、VLAN和DMAC的進出分類，多達8條并行規則
  • 窗口重放保護
• IEEE 802.1AS時間同步：
  • 高精度1pps信號<±15ns
  • 用于MACsec編碼PTP數據包的精確時間戳
  • 多個IO，用于事件捕獲和觸發
• 強大的EMC性能：
  • 符合IEC62228-5、OA EMC標準
  • 符合SAE J2962-3 EMC標準
  • 39dBm DPI抗擾度，不對稱率為±5%
  • GPS和Glonass頻段的輻射發射<4dBμV
  • 帶狀線發射：符合II類標準
• 符合TC-10標準：
  • 休眠電流：<18μA
  • 通過在睡眠期間保持PHY配置，快速從睡眠中喚醒（可選）
• MAC接口：
  • MII、RMII主器件、RGMII和SGMII
• 占位面積與TI的1000BASE-T1 PHY兼容：
  • 單板設計，用于100BASE-T1和1000BASE-T1需要更改物料清單
• 診斷工具套件
  • 信號質量指示 (SQI) 和時域反射儀 (TDR)
  • 電壓、溫度和ESD傳感器
  • PPM監視器提供外部時鐘ppm漂移（高達±100ppb精度）
• 符合汽車應用類AEC-Q100標準：
  • 溫度范圍1級：-40°C至125°C
  • ±8kV CD IEC61000-4-2 ESD 4級MDI

應用

• 信息娛樂與儀表板
  • AVB音頻/視頻
• 車身電子設備和照明：
  • 車身控制模塊
  • 區域控制模塊
• 遠程信息處理系統

原理圖

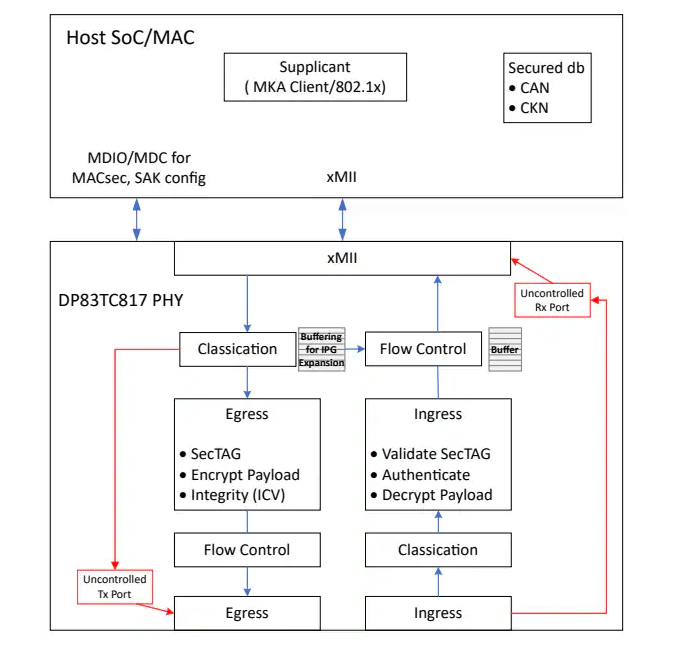

MACsec框圖
