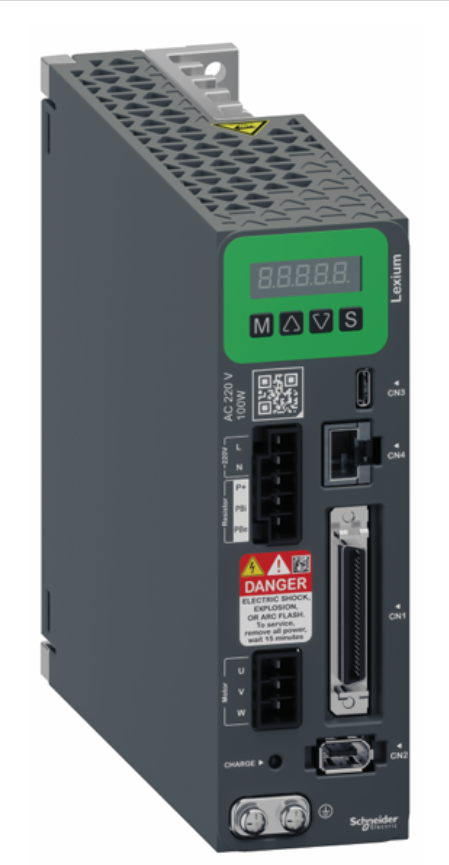

Lexium18 系列伺服驅動器具有RS-485的串行通訊功能,使用此功能可實現控制 伺服系統、讀取和寫入驅動器參數以及監視伺服系統狀態等功能。
這款伺服如何使用MODBUS串行通訊?本文主要從硬件接線,通訊參數設置,程序編寫三個方面進行講解。
01硬件接線

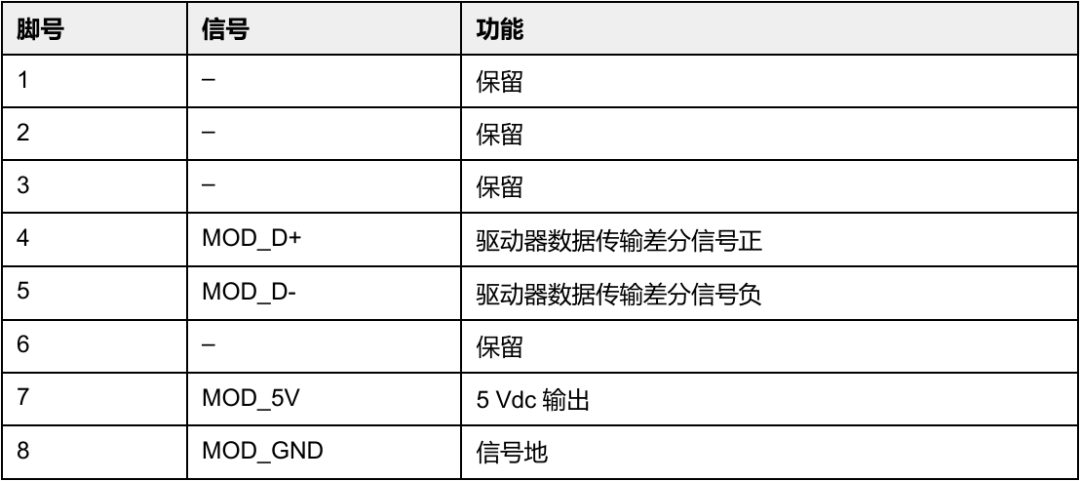

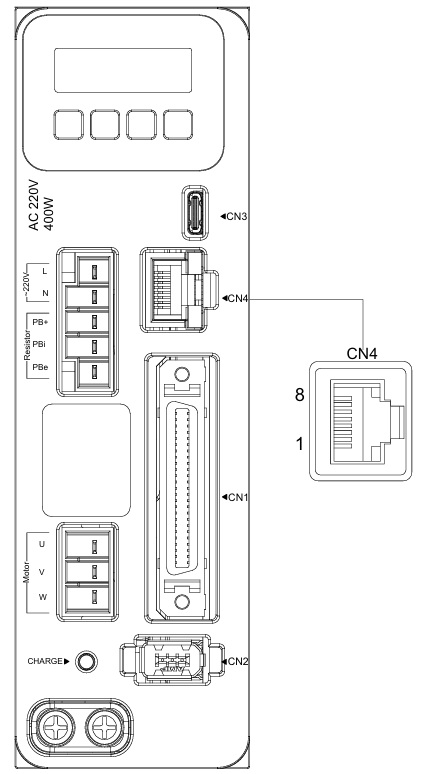

由于M241 PLC 自帶RJ45 Serial1 的串行接口,LXM18也自帶RJ45 Serial1的串行接口,如下圖所示,因此只需用一根網線將兩個設備鏈接起來即可。
需要注意:
請不要將LXM18的RS-485接口直接連接至PC的以太網接口,否則有可能損壞 PC的以太網接口。
2通訊參數設置

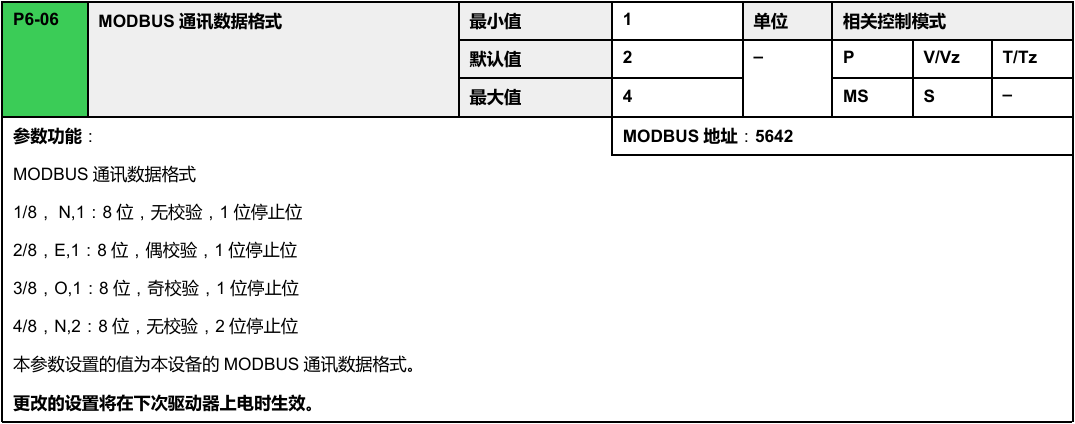

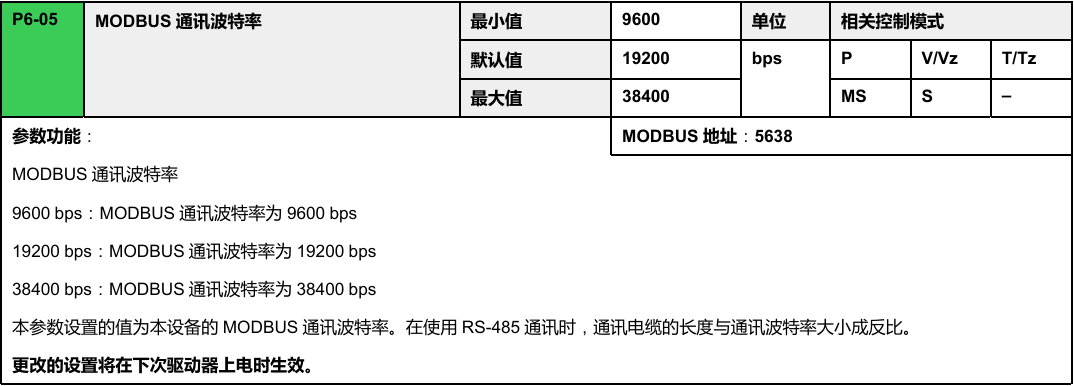

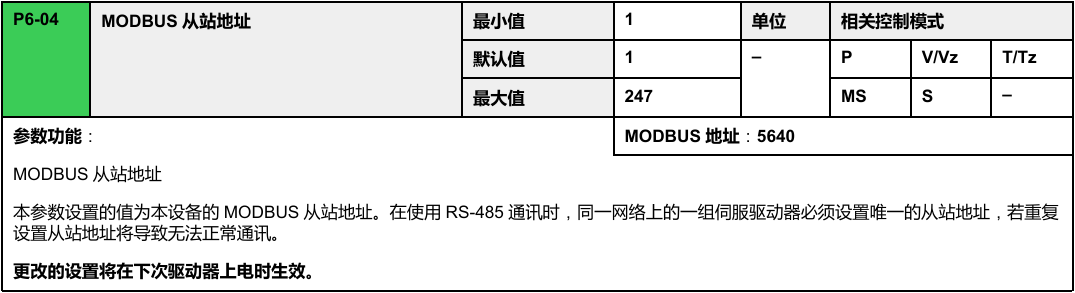

在使用RS-485通訊時,必須通過驅動器參數P6-04設置驅動器的從站地址,P6-05設置通訊波特率,P6-06設置通訊數據格式。在本案例中,將P6-04設置為1,P6-05設置為9600,P6-06設置為1。

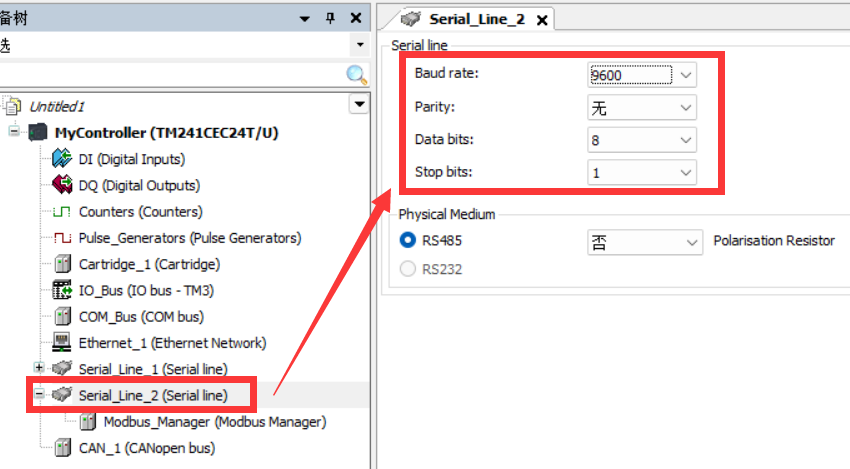

M241 PLC使用ESME設置通訊參數,雙擊Serial_Line_2,修改串行線路設置,要求跟LXM18的通訊參數(地址:1 波特率:9600 數據位:8 停止位:1 奇偶校驗:無 )保持一致。

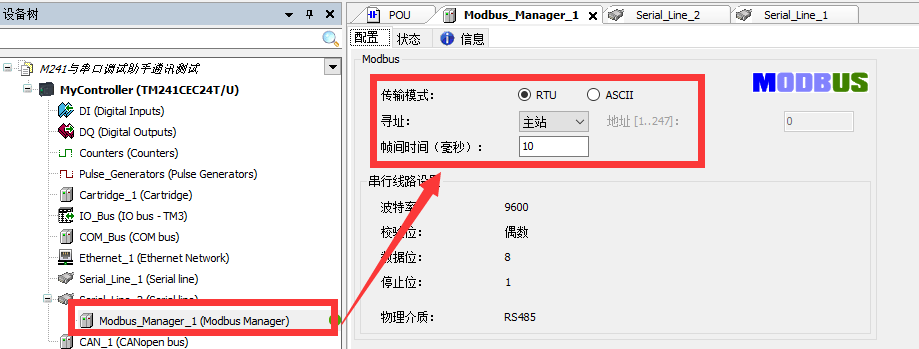

雙擊Modbus_Manager,進入配置,選擇主站,確認傳輸模式、響應超時時間。
03程序編寫
MODBUS通訊有兩種模式,即ASCII模式與RTU模式。 Lexium18 系列驅動器僅支持MODBUS RTU通訊模式。一個MODBUS RTU的通訊幀組成結構如下所示:

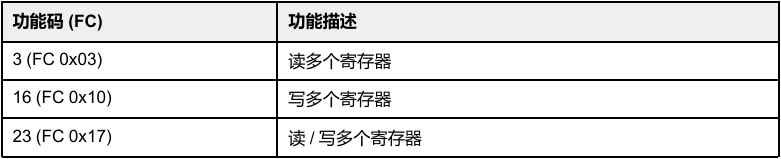

每個MODBUS幀的功能通過一個字節的功能碼定義(FunctionCode,FC)。下表列出了Lexium18系列伺服驅動器支持的MODBUS功能碼:

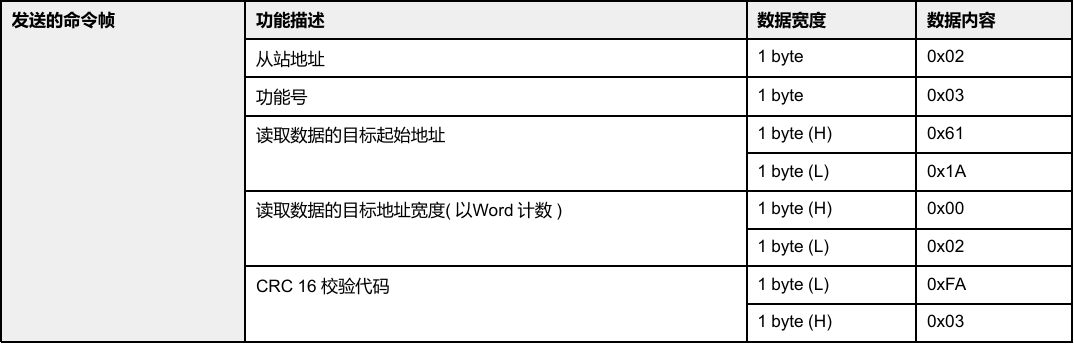

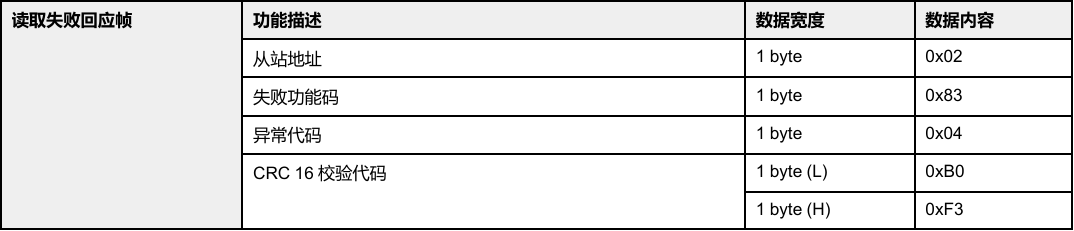

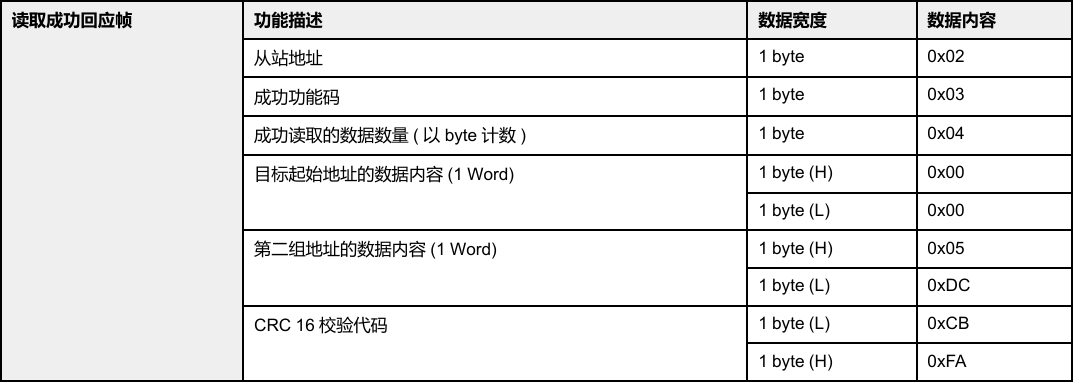

讀多個寄存器FC03(0x03)舉例:
· 讀取從站地址為2(0x02)的伺服驅動器的參數Pu-00內的數據。
· Pu-00的參數起始地址為24858(0x611A),此時Pu-00內的數據為1500 (0x05DC),數據寬度為1個雙字(DWord)。

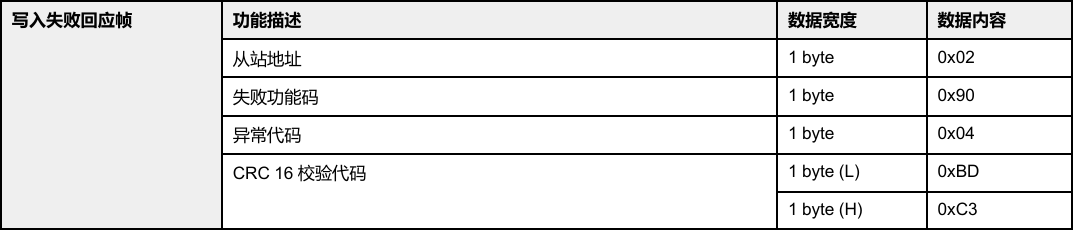

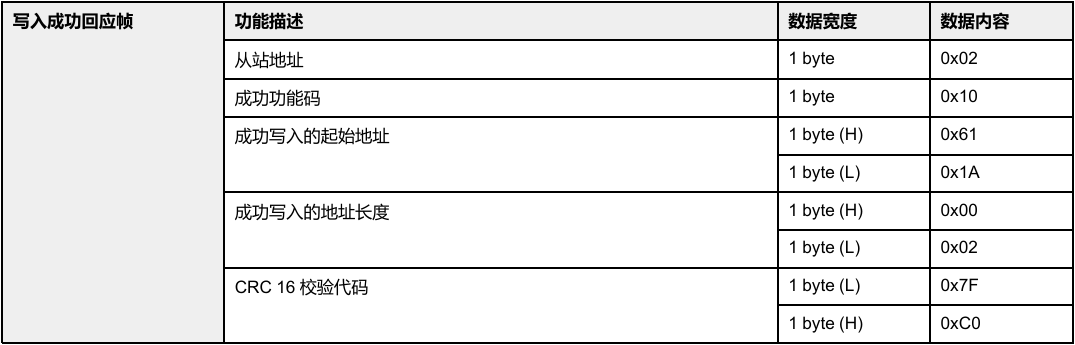

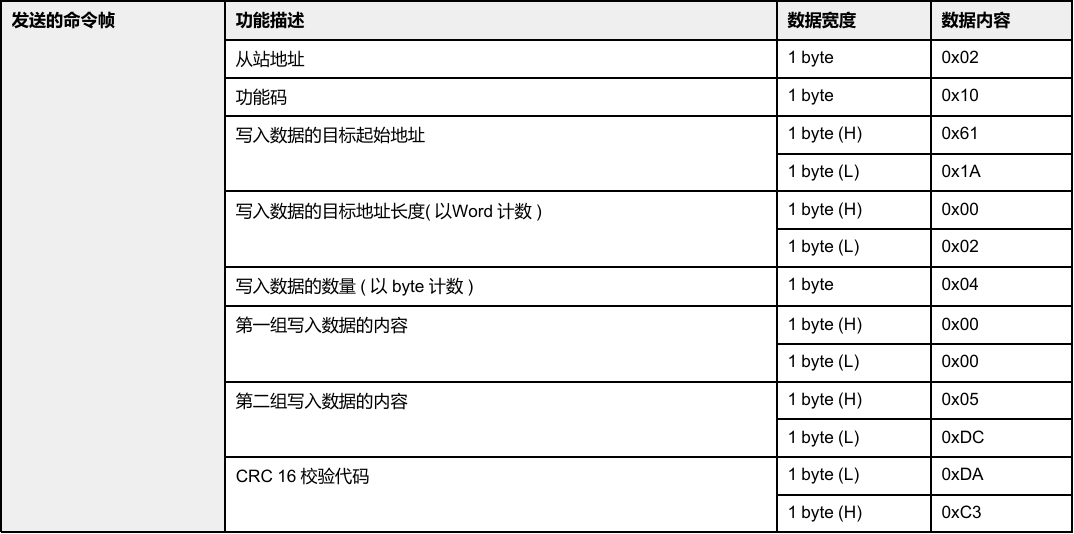

寫多個寄存器FC16(0x10)舉例:
· 向從站地址為2(0x02)的伺服驅動器的參數Pu-00寫入數據1500(0x05DC)。
· Pu-00的參數起始地址為24858(0x611A),數據寬度為1個雙字(DWord)。

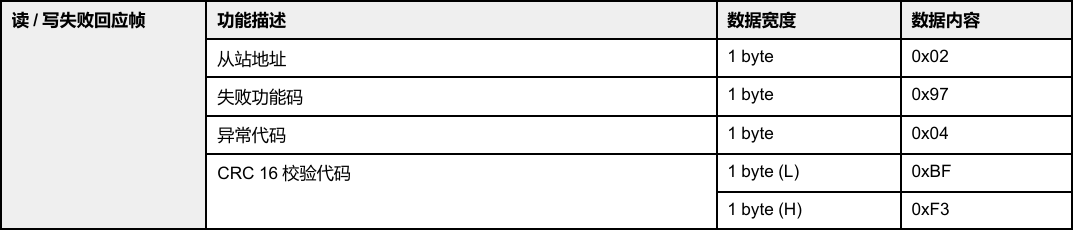

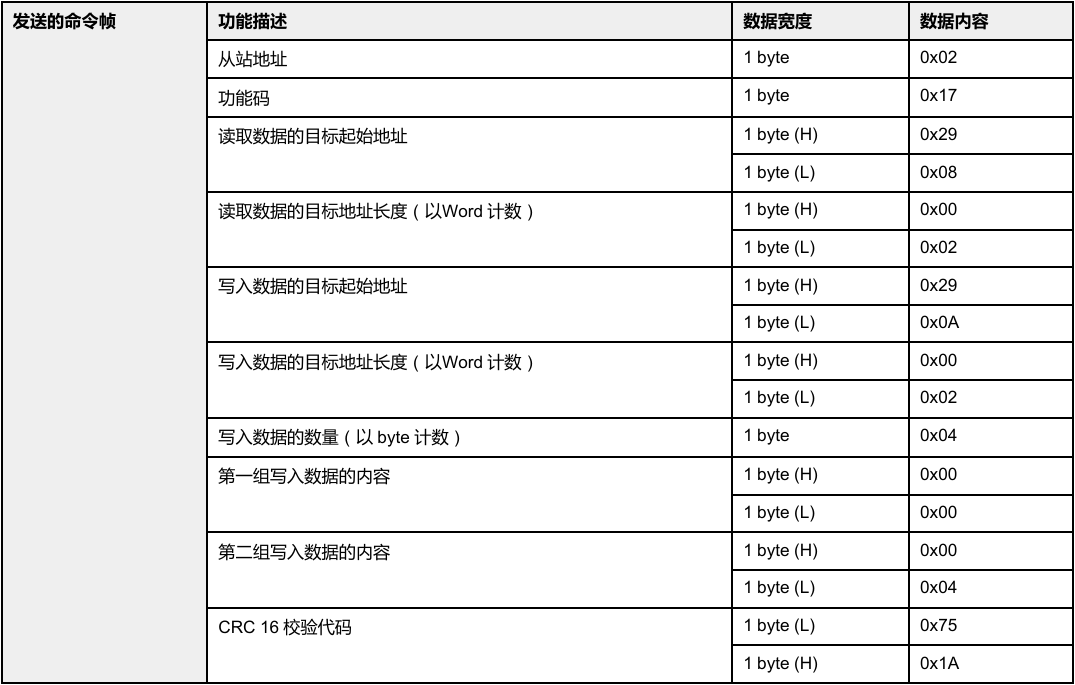

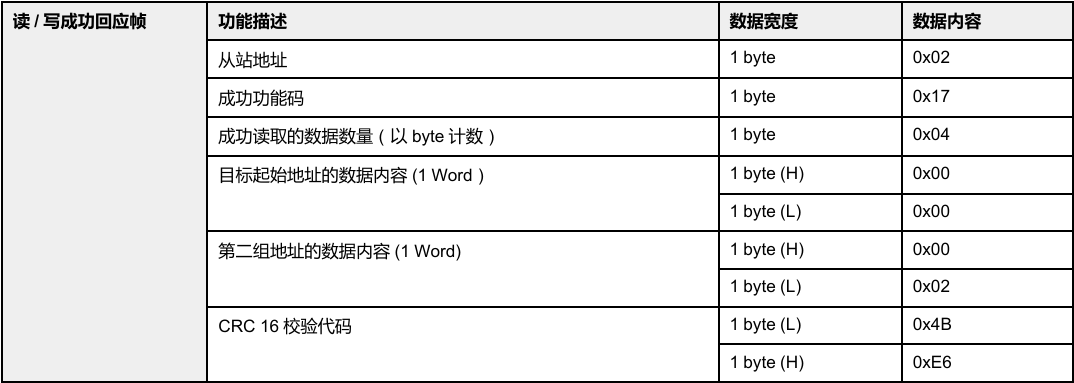

讀/寫多個寄存器FC23(0x17)舉例:
· 讀取從站地址為2(0x02)的伺服驅動器的參數P4-05內的數據,同時向參數 P4-06入數據4(0x0004)。
· P4-05的參數起始地址為10504(0x2908),此時P4-05內的數據為2(0x0002), 數據寬度為1個雙字(DWord)。
· P4-06的參數起始地址為10506(0x290A),數據寬度為1個雙字(DWord)。

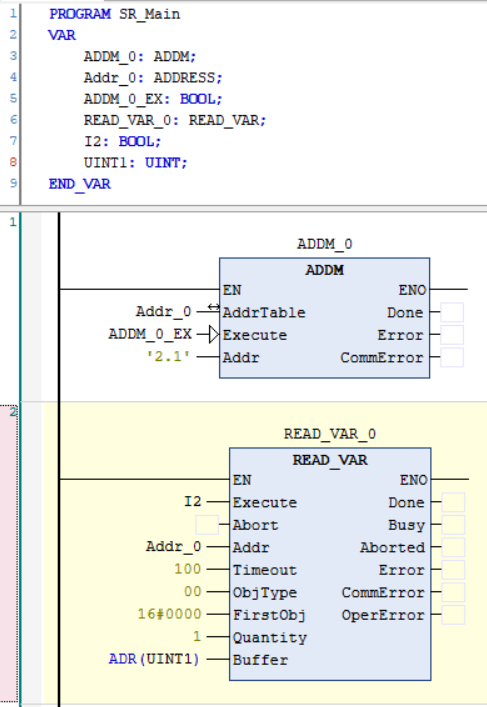

程序說明:按下I2,M241讀取LXM18伺服驅動器中的實際位置(以脈沖為單位)
-
