Texas Integrated LM614xT-Q1汽車降壓轉換器針對功率密度和低EMI進行了優化，采用雙面冷卻的散熱增強型封裝。這些轉換器具有3V至36V輸入電壓范圍、5V輸出電壓、2.2MHz開關頻率以及10A連續最大輸出電流。LM614xT-Q1轉換器的工作頻率范圍高于和低于AM無線電頻段（引腳可配置400kHz和2.2MHz固定或200kHz至2.2MHz可調）。這些轉換器包括可調SW節點上升時間、引腳可配置擴頻和低輸入電感封裝。LM614xT-Q1器件符合汽車應用類AEC-Q100認證。典型應用包括汽車信息娛樂和儀表板以及高級輔助駕駛系統（ADAS）。

數據手冊：*附件：Texas Instruments LM614xT-Q1汽車用降壓轉換器數據手冊.pdf

LM614xT-Q1轉換器包括內置補償、軟啟動、限流、熱關斷和UVLO。這些轉換器采用4.5mm × 3.5mm可濕性側翼QFN封裝，結溫范圍為-40°C至+150°C。

特性

• 符合汽車應用類AEC-Q100標準：
  • 環境工作溫度范圍：-40°C至125°C（溫度1級）
• 支持功能安全：
  • 可提供文檔，協助功能安全系統設計
• 輸入電壓范圍：3 V至36 V
• 旨在實現低EMI：
  • 符合CISPR 25 5類標準的EVM
  • 引腳可配置擴頻
  • 可調節SW節點上升時間
  • 高于和低于AM頻段運行：引腳可配置400kHz和2.2MHz固定或200kHz至2.2MHz可調
  • 低EMI對稱引腳分配
  • 輕負載模式引腳可配置為恒定頻率或脈沖頻率調制（PFM）
• 高效設計：
  • 8A負載效率達到95%（5VOUT 時）
  • 關斷電流：< 1μA（典型值）
• 大功率密度：
  • 內置補償、軟啟動、限流、熱關斷和UVLO
  • 4.5mm x 3.5mm可濕性側翼QFN封
• 熱增強型封裝提供裸露的頂部和底部散熱焊盤，并可實現RθJC(top) = 0.64°C/W的雙面冷卻

應用

• 汽車信息娛樂和儀表板
• 高級輔助駕駛系統（ADAS）

框圖

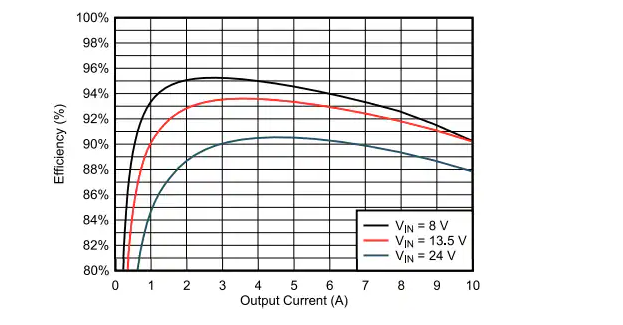

EVM效率（VOUT = 5V，FSW = 2.2MHz

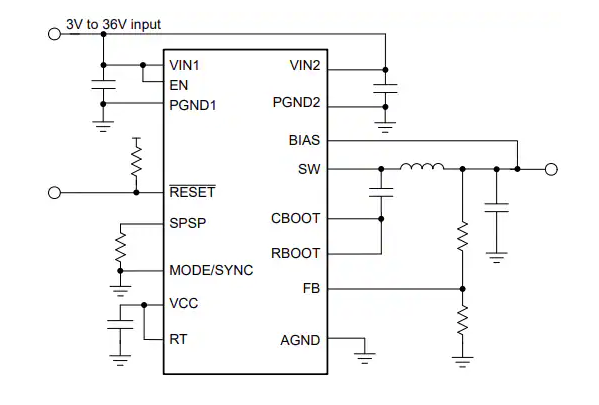

原理圖
