超高分辨率形貌與結構信息

1.微觀形貌

TEM能夠直接觀察樣品的微觀結構，包括顆粒的形狀、大小、分布、表面特征、孔洞以及缺陷（如位錯、層錯、晶界、相界等）。這些信息對于理解材料的基本性質和性能至關重要。

例如，在納米材料的研究中，顆粒的形狀和大小直接影響其催化活性、光學性質和電學性質。通過TEM觀察，可以清晰地看到納米顆粒的均勻性、團聚情況以及表面修飾的效果，從而為材料的設計和優化提供依據。

2.晶體結構

TEM在晶體結構分析方面具有獨特的優勢。在合適的條件下，即樣品足夠薄且取向正確時，TEM可以直接成像晶體中原子的排列，形成晶格條紋像，從而實現原子尺度的直接觀察。這種高分辨像能夠提供樣品局部區域的原子排列投影圖，可用于分析晶體結構、缺陷以及界面原子構型等。

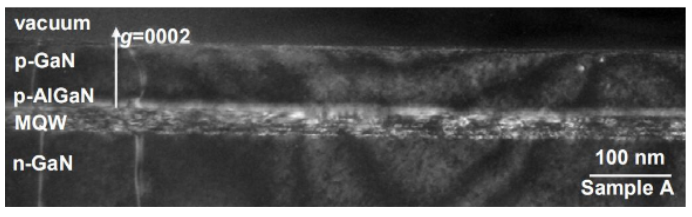

例如，在半導體材料的研究中，通過TEM的高分辨像可以觀察到晶體中的位錯和層錯等缺陷，這些缺陷會影響材料的電學性能和光學性能。此外，選區成像功能允許研究人員選擇樣品上的特定微區（納米尺度）進行高倍成像，進一步深入研究微觀結構的細節。

晶體學信息

1.電子衍射

電子衍射是TEM分析晶體學信息的重要手段之一。它可以通過以下幾種方式提供豐富的晶體學信息：

確定物相的晶體結構：包括晶系、點陣類型和晶格常數。

鑒定物相：通過與標準衍射花樣或數據庫對比，可以準確鑒定樣品中存在的物相。

確定晶體的取向：通過分析衍射花樣中的特征線條和斑點，可以確定晶體的取向關系。

分析晶體缺陷：例如，通過菊池線分析可以確定晶體的取向差，從而揭示晶體中的缺陷分布。

2.選區電子衍射

選區電子衍射是對樣品特定微區（通常為0.1 - 1 μm）進行衍射分析，可以獲得該區域的衍射花樣。這種方法特別適用于研究多相材料中的不同相以及界面結構。通過選區電子衍射，可以精確分析每個相的晶體結構和取向，為材料的微觀結構研究提供詳細信息。

3.會聚束電子衍射與微束衍射

會聚束電子衍射和微束衍射是TEM中用于分析更小區域（納米尺度）的衍射技術。會聚束電子衍射可以精確測定晶格常數、點群對稱性以及應變等晶體學參數。微束衍射則利用高度會聚的電子束對幾納米甚至亞納米區域進行衍射分析，是研究納米顆粒、量子點和界面結構的有力工具。這些技術能夠提供局部晶體學信息，對于理解納米材料的尺寸效應和界面效應具有重要意義。

成分信息

1.X射線能譜分析

當電子束轟擊樣品時，原子內殼層電子被激發，外層電子躍遷填補空位時會釋放特征X射線。通過使用能譜儀檢測這些X射線，可以獲得特征X射線能量譜。X射線能譜分析的主要用途包括：

元素定性分析：確定樣品中存在哪些元素。

定量和半定量分析：通過分析特征X射線的強度，可以確定元素的相對含量。

微區分析：可以進行點分析、線掃描和面分布圖分析，從而揭示元素在樣品中的分布情況。

2.電子能量損失譜分析

透射電子穿過樣品時，會與樣品中的原子發生非彈性散射，從而損失特定能量。通過使用電子能量損失譜儀測量透射電子的能量損失譜，可以獲得樣品的成分信息。電子能量損失譜分析不僅可以用于元素分析，還可以提供關于原子間化學鍵的信息，從而幫助研究人員理解材料的化學性質和電子結構。

成分信息

1.微區綜合分析

TEM的一個顯著優勢是其集成了成像、衍射和能譜/譜分析功能，可以在同一微區甚至同一點上同時獲得形貌、結構和成分信息，實現真正的“三位一體”關聯分析。這種綜合分析能力對于研究復雜材料（如復合材料、異質結、催化劑、缺陷處的偏聚等）至關重要。

例如，在異質結材料的研究中，通過TEM的綜合分析可以同時觀察到界面的微觀形貌、晶體結構和成分分布，從而全面理解異質結的形成機制和性能特點。

2.三維結構信息

電子斷層成像是TEM用于獲取樣品三維結構信息的一種技術。通過傾轉樣品，在不同角度采集一系列投影圖像，然后利用計算機重構技術獲得樣品的三維結構信息。這種方法可以揭示內部結構、孔隙和界面等在三維空間中的分布情況。例如，在多孔材料的研究中，電子斷層成像可以清晰地展示孔隙的三維連通性和分布形態，這對于理解材料的傳質性能和力學性能具有重要意義。

3.動態過程觀察

原位TEM是TEM技術的一個重要發展方向。通過配備特殊樣品桿，可以在TEM內部對樣品施加各種外場（如加熱、冷卻、加電、加力、氣氛環境、液體環境等），從而實時觀察材料在外部刺激下的動態結構、成分和性質演變過程。例如，在電池材料的研究中，通過原位TEM可以觀察到電極材料在充放電過程中的相變、體積膨脹和界面演化等動態過程，為電池的設計和優化提供了直接的微觀證據。

總結

透射電子顯微鏡（TEM）作為一種高分辨率的微觀分析工具，在材料科學、物理學、化學和生物學等領域具有廣泛的應用。它能夠提供從微觀形貌到晶體結構、從成分分析到三維結構的全面信息，為研究微觀世界提供了強大的技術支持。通過不斷優化樣品制備技術、發展原位技術和提高設備性能，TEM將在未來的微觀研究中發揮更加重要的作用。
