EtherCAT主站轉Profinet網關驅動匯川伺服實現高精度輪廓控制

在工業自動化領域，EtherCAT與Profinet作為兩大主流以太網通信協議，各具優勢卻也存在互通壁壘。EtherCAT主站轉Profinet網關正是解決這一難題的關鍵技術。它如同一座橋梁，將EtherCAT的高效實時性與Profinet的廣泛兼容性無縫連接。通過此網關，EtherCAT主站能夠輕松接管Profinet網絡中的設備，如匯川伺服系統，實現數據包的透明轉換與高速傳輸。這一過程不僅減輕了PLC的計算負擔，還確保了數據傳輸的準確性和實時性，為復雜運動控制提供了堅實基礎。

在某精密制造車間，一臺搭載匯川伺服電機的機械設備正執行著高精度輪廓加工任務。不同于簡單的點對點移動，輪廓加工要求伺服系統在連續路徑上實現平滑的速度變化，即加減速控制。這正是輪廓模式的用武之地。

項目初期，我們精心挑選了支持EtherCAT轉Profinet協議的XD-ECPNM20網關，以及匯川高性能伺服系統。安裝前，依據工業自動化控制系統的標準流程，準備了螺絲刀、電鉆、扳手等基礎工具，并確保所有電纜線、連接器完好無損，電氣連接穩固可靠。

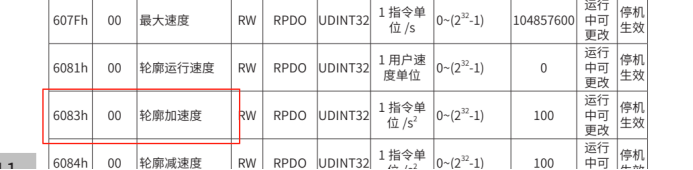

接下來介紹輪廓加速度的配置與應用

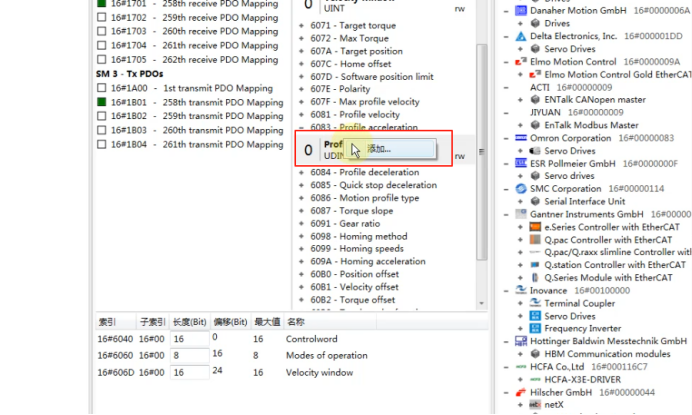

在EtherCAT主站轉Profinet網關調試軟件上面添加加速度PDO（6083）

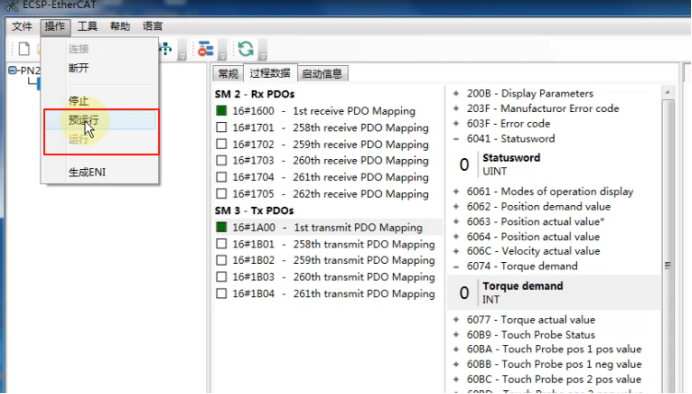

添加完成后點擊預運行再點運行下載到EtherCAT主站轉Profinet網關配置

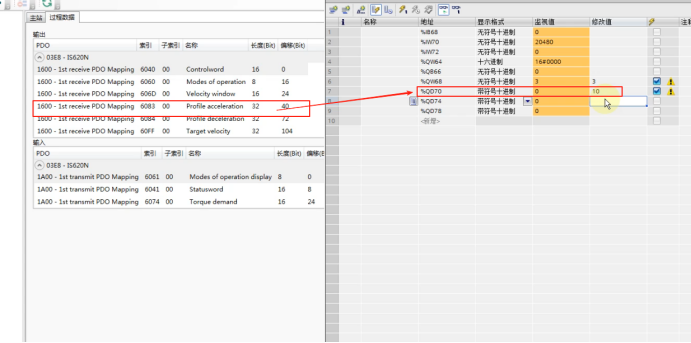

最后查看偏移地址對應plc分配的Q地址如下圖所示，第7個字節往下數4個字節

EtherCAT主站轉Profinet網關接匯川伺服實現輪廓加減速度的應用，不僅是技術上的一次創新實踐，更是工業自動化向更高層次邁進的縮影。它展示了如何在尊重現有技術生態的同時，通過巧妙集成與優化，解鎖更多潛能，推動產業升級。
