      Texas Instruments REF1112并聯電壓基準數據手冊

      科技觀察員 ? 2025-07-11 14:53 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments REF1112分流電壓基準專為功率和空間敏感型應用而設計。REF1112采用SOT23-3封裝，工作電流為 1μA。該器件為目前使用較大封裝電壓基準（如REF1004和LT1004）的布局提供了改進的低功耗電壓基準。

      數據手冊：*附件：Texas Instruments REF1112并聯電壓基準數據手冊.pdf

      TI REF1112的指定范圍為-40°C至+85°C，運行范圍為-40°C至+125°C。這些器件是對德州儀器其他1μA元件的補充，包括OPA349和TLV240x低功耗運算放大器以及TLV349x微功耗電壓比較器。

      特性

      • SOT23-3小封裝
      • 1.25V固定反向擊穿電壓

      應用

      規范

      • 輸出電壓容差為±0.2%（最大值）
      • 25μV pp （典型值）的低輸出噪聲（0.1Hz至10Hz）
      • 溫度范圍：-40 °C至+125 °C
      • 工作電流范圍為1.2μA至5mA
      • 低溫度系數從0°C到+70°C，30ppm/°C（最大值）
      • 低溫度系數從-40°C到+85°C，50ppm/°C（最大值）

      應用電路原理圖

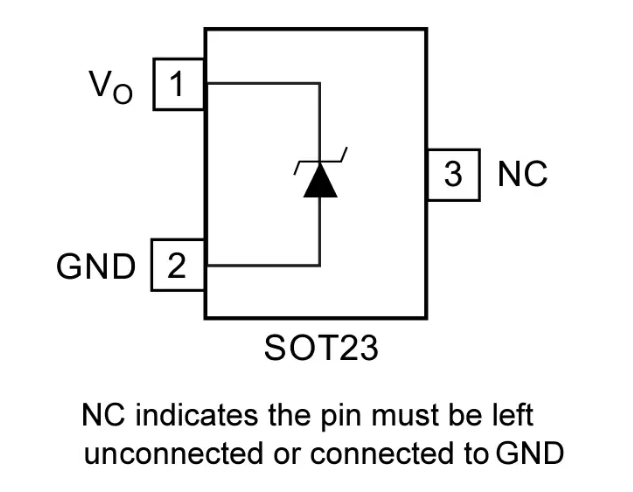

      引腳分配

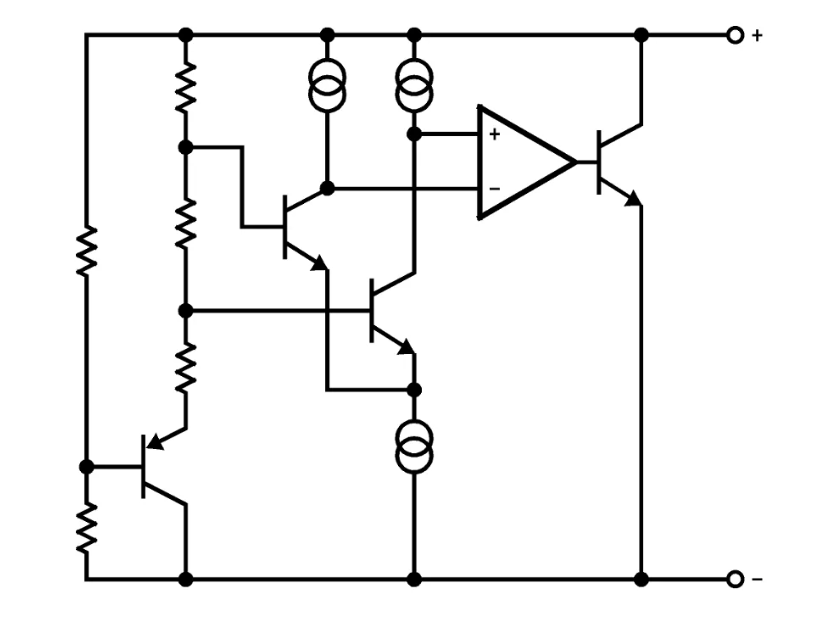

      功能框圖
