Texas Instruments TL4051微功率分流電壓基準器是一款適應性強、易于使用的器件，是各種應用的理想選擇。TL4051提供兩種輸出選項，一種是1.225V的固定輸出，另一種是通過外部電阻分壓器選擇電壓的可調輸出。該器件無需外接電容器，在所有電容負載條件下均能保持穩定。此外，該基準器具有較低的動態阻抗、噪聲和溫度系數，可確保在較寬的工作電流和溫度范圍內提供穩定的輸出電壓。

數據手冊：*附件：Texas Instruments TL4051微功率分流電壓基準器數據手冊.pdf

TI TL4051提供三種初始公差，從A級的0.1%（最大值）到C級的0.5%（最大值）。這些特性使設計人員能夠根據應用選擇最佳性價比的產品。

TL4051基準器采用節省空間的SOT-23-3和SC-70封裝，所需的最小電流為45μA（典型值）。TL4051xI的工作環境溫度范圍為-40°C至85°C，而TL4051xQ的工作環境溫度范圍為-40°C至125°C。

特性

• 固定1.225V和可調（1.225V至10V）輸出
• 低輸出噪聲：20μV RMS （典型值）
• 輸出公差小，溫度系數低
  • 最大0.1%，50ppm/°C - A級
  • 最大0.2%，50 ppm/°C - B級
  • 最大0.5%，50 ppm/°C - C級
• 寬工作電流范圍：60μA（典型值）至12mA
• 在所有電容負載下均保持穩定；無需輸出電容
• 該器件提供
  • 工業溫度范圍：-40°C至85°C
  • 擴展溫度范圍：-40°C至125°C

應用

• 數據采集系統
• 電源和電源監控器
• 儀器儀表和測試設備
• 過程控制
• 精密音頻
• 汽車電子
• 能源管理/計量
• 電池供電設備

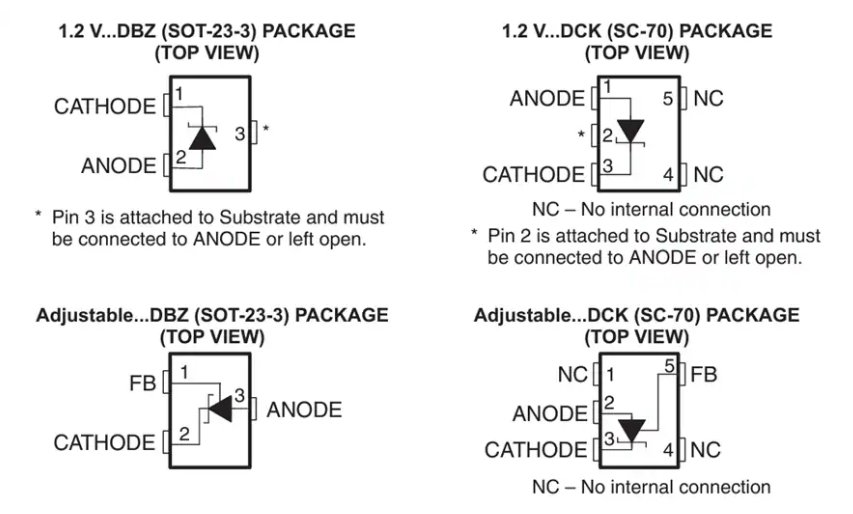

針腳/包裝樣式

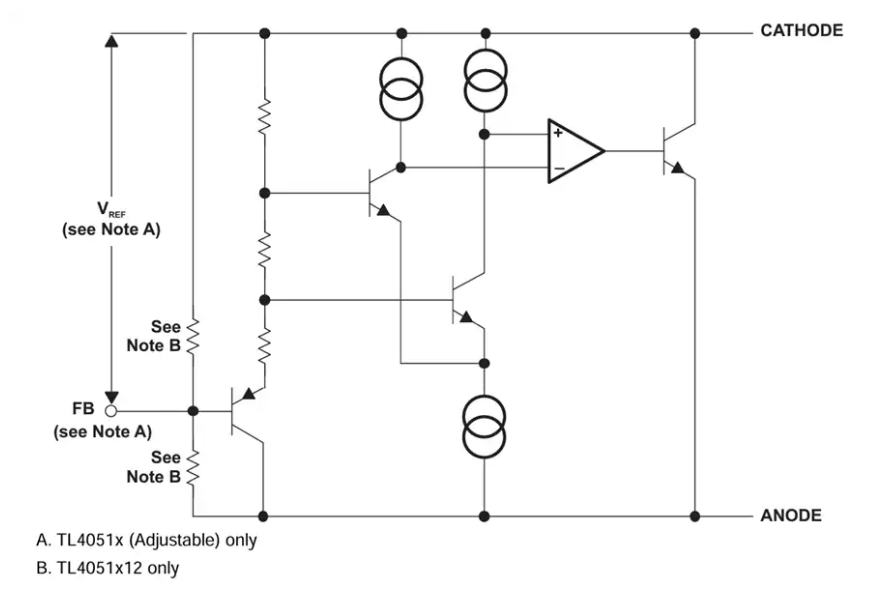

功能框圖
