SM72485 降壓型開關穩壓器具有滿足以下要求的所有功能 實現低成本、高效率的 Buck 偏置穩壓器。該高壓穩壓器包含一個 100V N 溝道降壓開關。該設備易于實現，并在 VSSOP 和 熱增強型 WSON 封裝。該穩壓器基于使用導通時間的控制方案 與 V 成反比 在 .此功能允許工作頻率 保持相對恒定。該控制方案不需要環路補償。智能 電流限制通過強制關斷時間實現，這與 V 外 .此方案可確保短路控制，同時提供最少的 折返。其他特性包括：熱關斷、V抄送欠壓 鎖定、柵極驅動欠壓鎖定、最大占空比限制器和預充電 開關。
*附件：sm72485.pdf

特性

• 工作輸入電壓：6 V 至 95 V
• 集成 100V N 通道降壓開關
• 內部啟動調節器
• 無需環路補償
• 超快瞬態響應
• 導通時間與輸入電壓成反比
• 工作頻率在線路電壓和負載電流變化時保持恒定
• 可調輸出電壓：2.5 V
• 高效運行
• 精密內部基準
• 低偏置電流
• 智能限流
• 熱關斷
• 包
  • VSSOP （3 mm × 3 mm）
  • WSON（4 毫米× 4 毫米）

參數

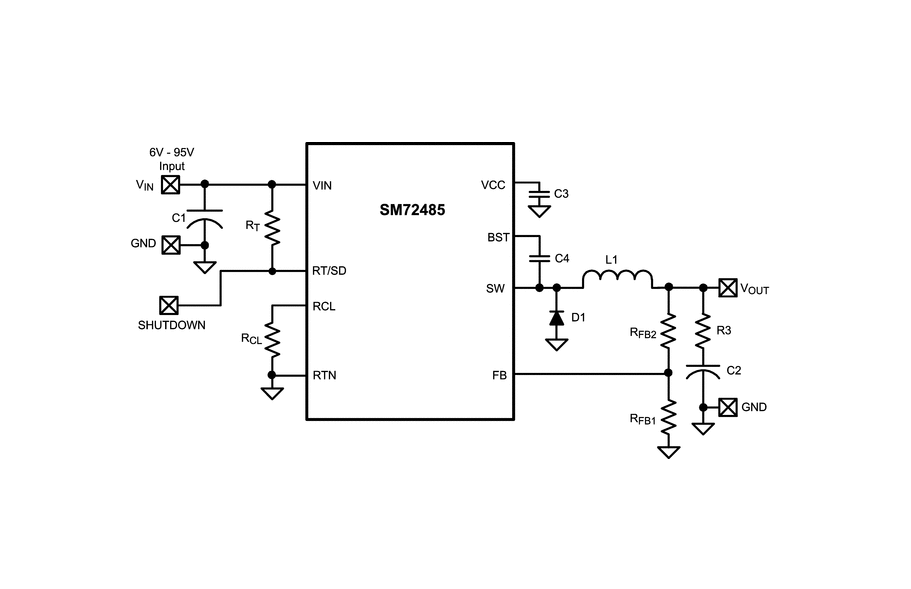

方框圖

1. 產品概述

SM72485是一款高性能、高電壓輸入的降壓開關調節器，專為需要高效、低成本、快速瞬態響應的應用而設計。該器件支持6V至95V的寬輸入電壓范圍，適用于PV面板智能接線盒、非隔離電信降壓調節器、42V汽車系統等領域。

2. 主要特性

• ?寬輸入電壓范圍?：6V至95V，適用于多種高電壓應用場景。
• ?高電壓N通道降壓開關?：集成100V N通道MOSFET，提高系統效率。
• ?恒定導通時間控制?：導通時間隨輸入電壓變化，保持輸出頻率穩定。
• ?無需環路補償?：簡化電路設計，提高系統穩定性。
• ?智能電流限制?：采用強制關斷時間，實現短路保護和最小折回。
• ?多種保護功能?：包括熱關斷、VCC欠壓鎖定、柵極驅動欠壓鎖定等。

3. 功能描述

• ?啟動調節器?：內部集成啟動調節器，為內部電路提供穩定的VCC電壓。
• ?反饋控制?：通過FB引腳實現輸出電壓反饋控制，內部參考電壓為2.5V。
• ?電流限制?：當輸出電流超過設定值時，自動進入電流限制模式，保護器件和負載。
• ?熱關斷?：當結溫超過設定值時，自動關斷輸出，防止器件過熱損壞。
• ?預充電開關?：在輕載或啟動過程中，確保柵極驅動電壓穩定，提高系統可靠性。

4. 應用領域

• PV面板智能接線盒
• 非隔離電信降壓調節器
• 42V汽車系統
• 其他需要高電壓輸入和高效降壓的應用

5. 外部組件選擇

• ?電感?：根據輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：選擇低ESR的陶瓷電容，以確保輸出電壓的穩定性和紋波要求。
• ?VCC旁路電容?：為VCC引腳提供穩定的電源，防止電壓波動影響內部電路。
• ?自舉電容?：為高壓側柵極驅動電路提供充電電壓。

6. PCB布局建議

• ?緊湊布局?：所有組件應盡可能靠近相應的引腳，以減小環路面積，降低EMI。
• ?關鍵信號路徑?：確保VIN到SW、SW到地、FB到地等關鍵信號路徑的布線盡可能短且寬。
• ?地平面使用?：充分利用PCB的地平面，提高系統的熱散逸和電氣性能。

7. 封裝與訂購信息

• ?封裝類型?：提供VSSOP（3mm×3mm）和WSON（4mm×4mm）兩種封裝選項。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
• ?靜電放電（ESD）保護?：提醒用戶在處理該器件時采取適當的防靜電措施。
