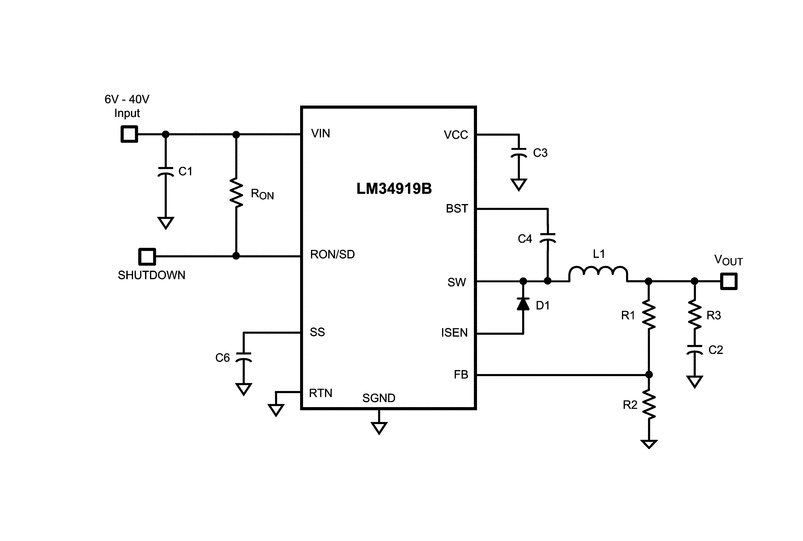

LM34919B 降壓型開關穩壓器具有滿足以下要求的所有功能 實現能夠為負載提供 0.6A 的低成本、高效率的降壓偏置穩壓器。這 降壓穩壓器包含一個 N 溝道降壓開關，采用 10 引腳 DSBGA 封裝。這 恒定導通時間反饋調節方案無需環路補償，可實現快速負載 瞬態響應，并簡化了電路實現。工作頻率保持不變 由于輸入電壓與 準時。谷值電流限制可實現從恒定電壓到恒定電壓的平滑過渡 檢測到電流限制時的電流模式，降低頻率和輸出電壓，沒有 使用 Foldback。其他功能包括：VCC 欠壓鎖定、熱關斷、柵極 驅動欠壓鎖定和最大占空比限制器。
*附件：lm34919b.pdf

特性

• 符合
  AEC-Q100 1 級標準（–40°C 至 125°C）
• 最大開關頻率：2.6 MHz（V 在 =14V，V o =3.3V）
• 輸入電壓范圍：6V 至 40V
• 集成 N 溝道降壓開關
• 集成啟動穩壓器
• 無需環路補償
• 超快瞬態響應
• 工作頻率隨負載電流和輸入電壓保持恒定
• 啟動期間限制最大占空比
• 可調輸出電壓
• 谷值電流限制為 0.64A
• 精密內部基準
• 低偏置電流
• 高效運行
• 熱關斷
• 10 引腳 DSBGA 封裝

參數

方框圖

1. 產品概述

LM34919B是一款超小型、高效率的降壓（Buck）開關穩壓器，專為6V至40V的寬輸入電壓范圍設計，提供高達600mA的輸出電流。該芯片采用10引腳DSBGA封裝，適用于汽車安全、信息娛樂系統以及非隔離電信電源等應用。

2. 主要特性

• ?寬輸入電壓范圍?：支持6V至40V的輸入電壓，適應多種電源環境。
• ?高效率?：采用先進的控制技術和內部集成開關，提高能量轉換效率。
• ?快速瞬態響應?：無需環路補償，即可實現快速負載瞬態響應。
• ?熱關斷保護?：內置熱關斷功能，防止芯片過熱損壞。
• ?多種保護功能?：包括VCC欠壓鎖定、柵極驅動欠壓鎖定、最大占空比限制等。
• ?超小型封裝?：10引腳DSBGA封裝，尺寸緊湊，適合空間受限的應用場景。

3. 功能描述

• ?恒定導通時間控制?：通過外部電阻設置開關的導通時間，實現恒定的開關頻率。
• ?輸出電壓可調?：通過調整反饋電阻的比例，可靈活設置輸出電壓。
• ?軟啟動功能?：內置軟啟動電路，減少啟動時的電流沖擊，保護電源和負載。
• ?電流限制?：具有內置的電流限制功能，防止輸出短路或過載時損壞芯片。

4. 應用領域

• 汽車安全系統
• 信息娛樂系統
• 非隔離電信電源
• 高壓點負載（POL）調節器
• 二次高壓后調節器

5. 外部組件選擇

• ?電感?：根據所需的輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出紋波和提高穩定性。
• ?反饋電阻?：通過調整反饋電阻的比例來設置所需的輸出電壓。
• ?軟啟動電容?：根據所需的軟啟動時間選擇合適的電容值。

6. PCB布局建議

• ?緊湊布局?：所有關鍵組件應盡可能靠近LM34919B，減小環路面積，降低電磁干擾。
• ?關鍵信號路徑?：確保VIN、SW、FB等關鍵信號路徑的布線盡可能短且寬，減少信號衰減和噪聲。
• ?散熱設計?：充分利用PCB的散熱面積，必要時增加散熱片或風扇，確保芯片在允許的溫度范圍內工作。

7. 封裝與訂購信息

• ?封裝類型?：10引腳DSBGA封裝。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
• ?靜電放電（ESD）保護?：提醒用戶在處理該器件時采取適當的防靜電措施
