故障現象

一輛 2007 年的豐田Hilux 2.5L柴油手動擋，行駛里程為23萬公里。

車主說車輛有很多故障，包括故障燈閃爍、發動機啟動后又熄火、短時間運行時發動機還會劇烈抖動異響，從排氣管冒出大量煙霧。

02

故障診斷

初步檢查

接車之后進行檢查，發現發動機和駕駛位的電路線路被改裝過（圖1），發電機線路被嚴重腐蝕（圖2），并且出現兩個故障碼 P0340 和 P0335，同時發動機運行不穩定，最終熄火。實時數據顯示發動機轉速合理，點火信號設置為開啟（無論是否啟動），且在短暫的發動機運行條件下沒有噴油信號反饋！

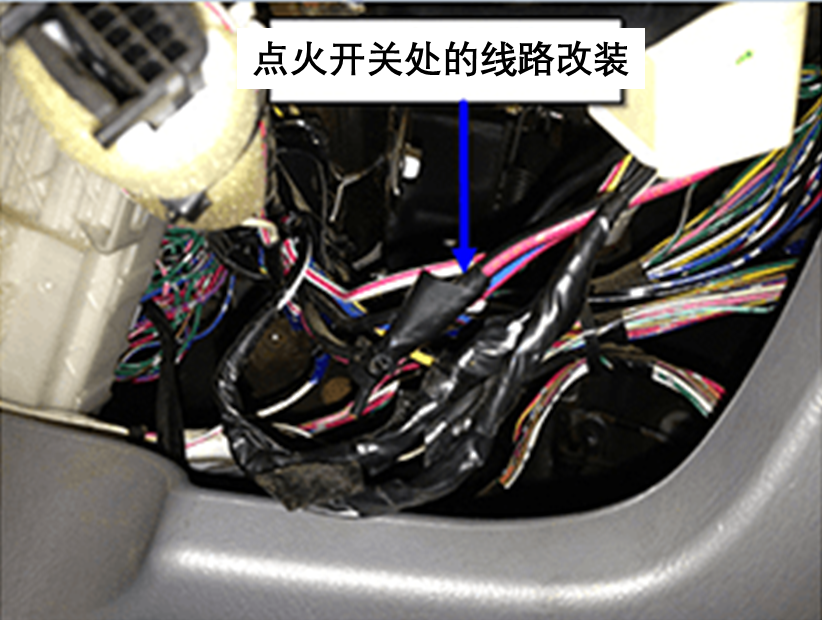

圖1 點火開關處線路改裝

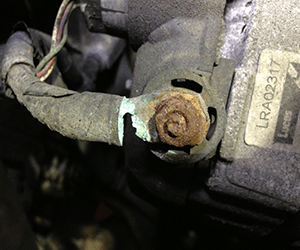

圖2 線路存在嚴重腐蝕

示波器連接

首先分析這兩個故障代碼：

·P0340 動力系統控制模塊（PCM）未接收到凸輪軸位置傳感器信號

·P0335 PCM未接收到曲軸位置傳感器信號

這表明，無論在啟動還是發動機運行過程中，曲軸&凸輪軸信號都未傳送到動力傳輸控制模塊（PCM）！

于是使用虹科Pico示波器，從PCM端測量捕捉以下波形：

A通道：發電機輸出的電壓信號

B通道：發電機輸出電流信號

C通道：曲軸位置傳感器信號

D通道：凸輪軸位置傳感器信號

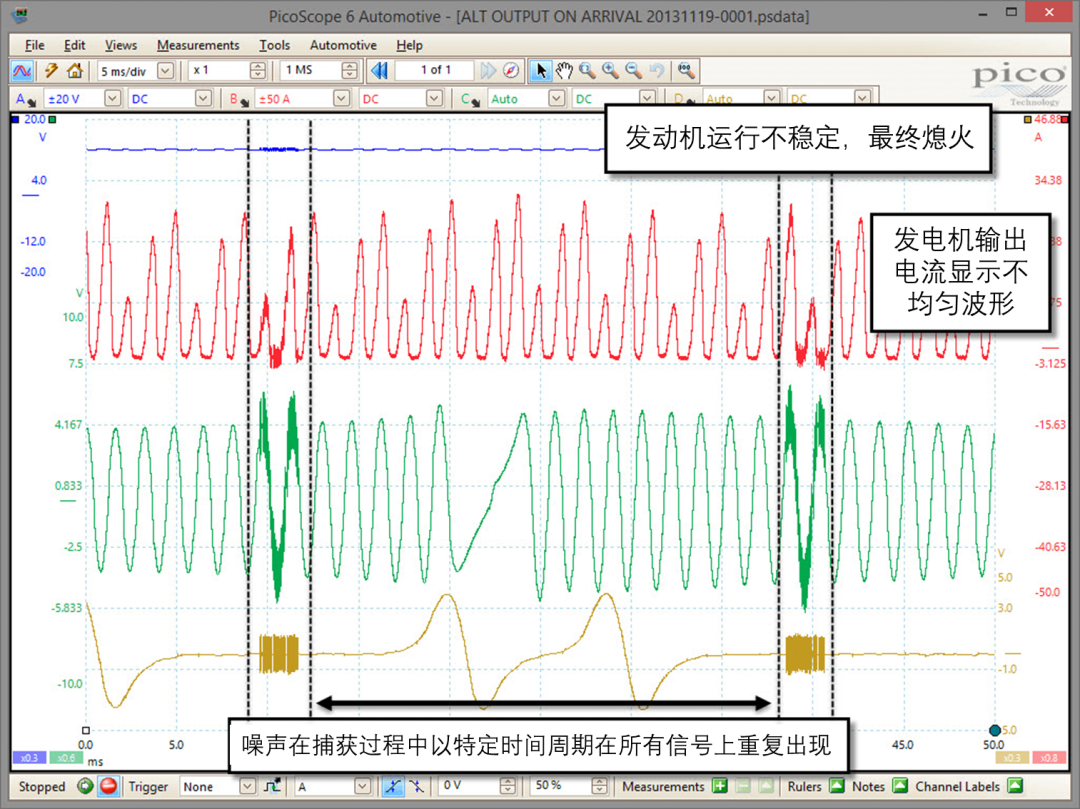

如圖3，可以看到凸輪軸和曲軸信號良好。但在整個波形軌跡中，依據發動機轉速的不同，在周期性時間點出現明顯的噪聲。在發動機轉速達到大約1000轉/分鐘時，可以看出發電機輸出電流信號也不穩定。

圖3 故障車的凸輪軸與曲軸位置傳感器信號&發電機信號

進一步分析

總結一下目前的信息：

故障碼P0340、P0335表明，動力系統控制模塊（PCM）未接收到凸輪軸、曲軸位置傳感器信號，但波形則顯示：凸輪軸和曲軸信號均存在的。

與此同時，發電機信號不穩定，電池電壓大致穩定在12.2V。

那么，究竟是什么造成凸輪軸與曲軸信號噪聲呢？

查找資料之后，發現凸輪軸和曲軸信號噪聲的主要來源是：發動機在工作循環中，受到了周期性觸發的大負載。這代表噴油器可能工作不正常，需要檢查噴油器。但是基于剛剛的波形，我們需先確認：發電機的穩定性是否也會造成凸輪軸和曲軸信號噪聲？

噪聲與誰相關？

斷開發電機并對線束進行絕緣，同時安裝了穩定的電池供電。隨后，使用虹科Pico示波器對凸輪軸和曲軸位置傳感器信號進行了第二次采集，并使用電流鉗，從噴油電子驅動單元（EDU）側捕捉噴油電流。如圖4，我們可以看到，噪聲信號依舊存在，那么凸輪軸和曲軸信號中的噪聲源頭確實與發電機無關，而與噴油器的運行有關。

圖4 改用穩定電池供電后的波形

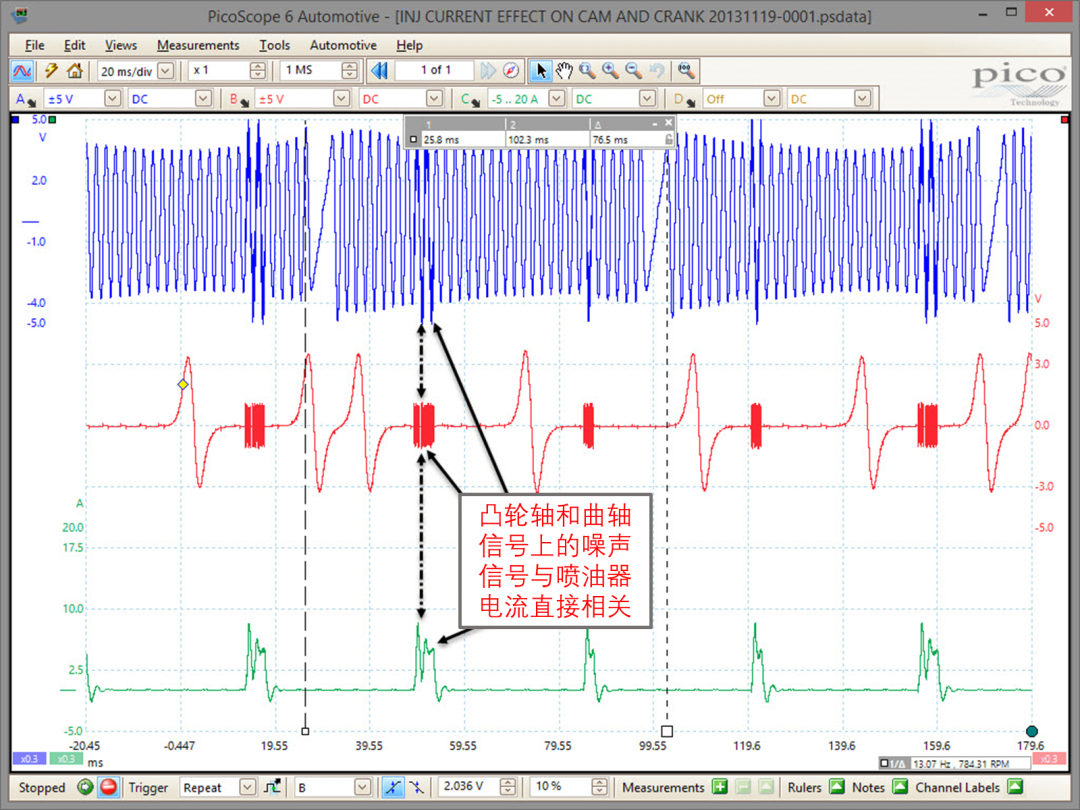

接下來，我們就需要驗證噴油器與噪聲信號是否直接相關。使用虹科Pico示波器，采集故障車的曲軸（紅色）與凸輪軸（藍色）位置傳感器信號波形，并使用數學通道功能，計算出發動機轉速曲線（黑色波形）。

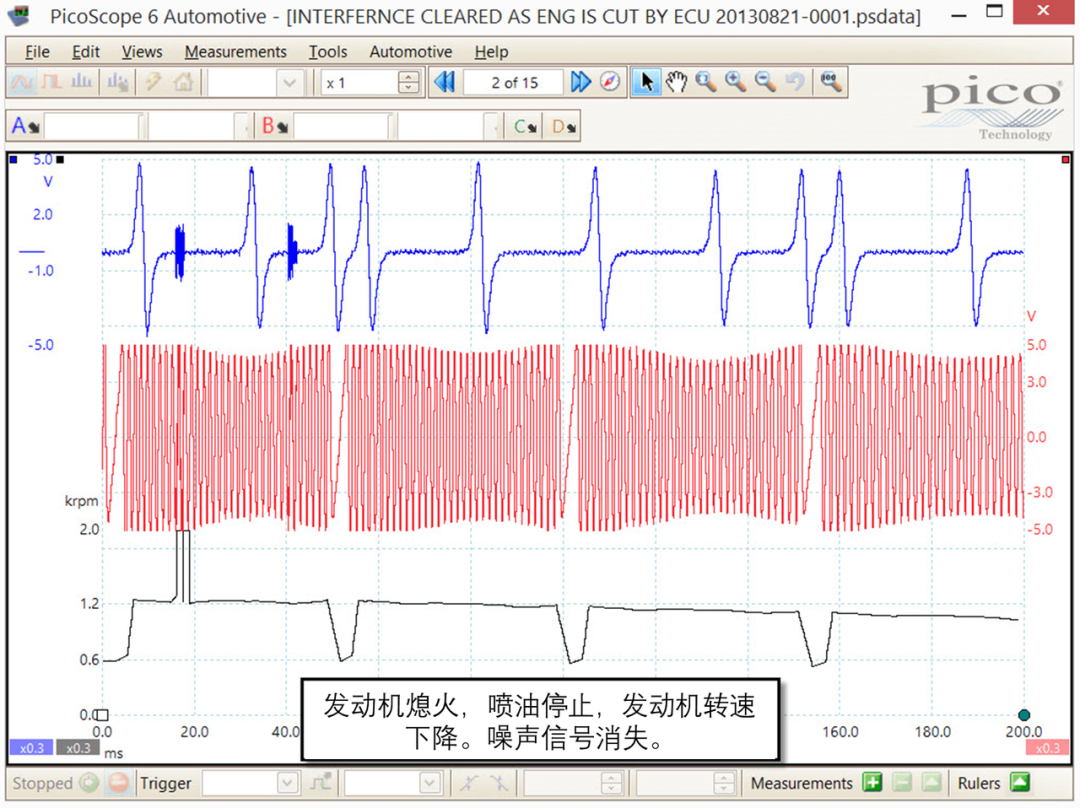

如圖5與圖6，可以發現：噪音在噴油器工作時，間歇性出現。但當噴油器停止工作、發動機轉速下降至停止時，噪音信號就消失了。可以確定噴油器的運行與噪聲信號之間存在相關性。

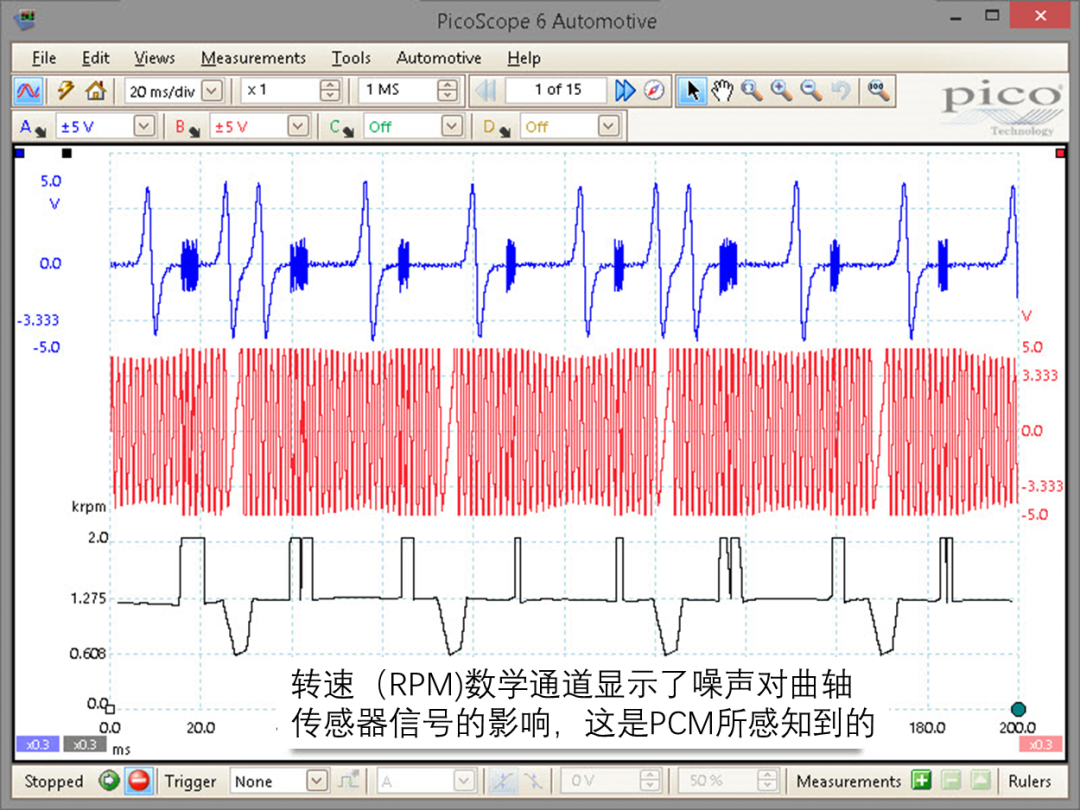

圖5 噪聲對曲軸位置傳感器存在影響

圖6 噴油器停止工作后噪聲消失

再次匯總一下我們現有的信息：

1. 診斷代碼 P0340 和 P0335 存在且無法清除。凸輪和曲軸信號上的噪聲可能影響 PCM 的計數計算，但是這兩個傳感器都在正常工作。

2. 發電機輸出電壓偏低，電流波形異常。并且已知發電機線路存在故障，很可能發電機本身也有問題。不過發電機故障與上述的噪聲沒有關系。

3. 數據列表顯示起動機信號在未啟動時仍被設定為開啟，但原因未知。

4.噴油器電流異常，引入了過多的噪聲到凸輪和曲軸信號中，并且具有間歇性。原因未知。

關于起動機信號的問題

回顧上述內容，發動機和駕駛位的電路線路被改裝過，則需要檢查該車的線路圖。測量了 PCM 上的 STA（定子）端子，發現無論發動機是否在啟動，該端子電壓始終固定在+12V。

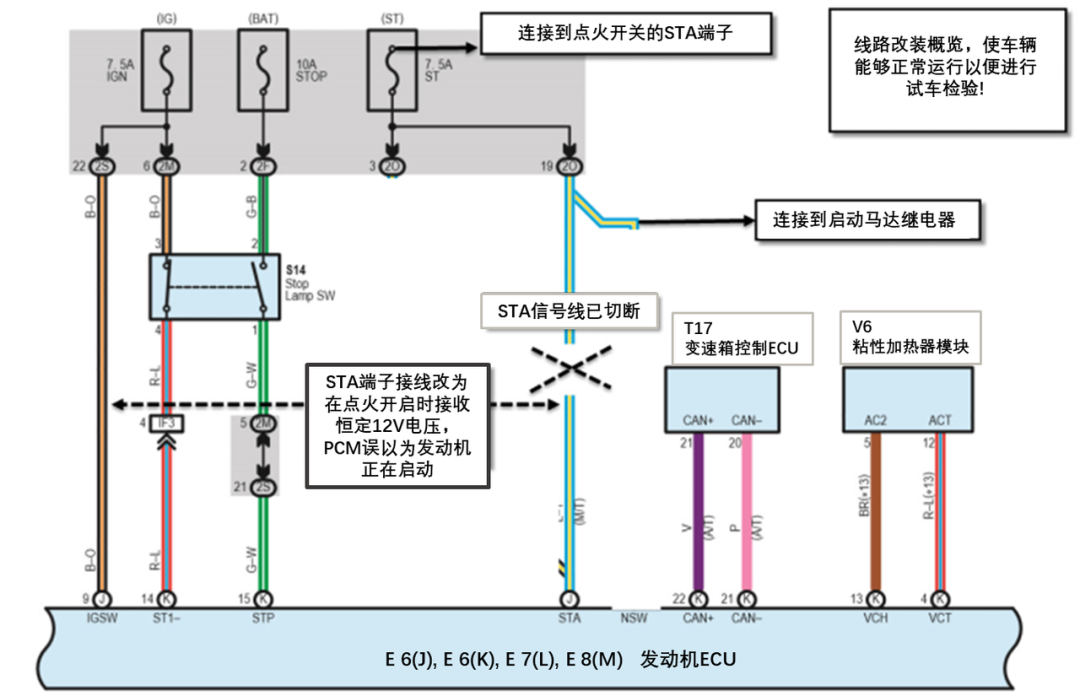

如圖7，我們進一步調查確認點火開關的線路已被修改，啟動電機的激活線被切斷并連接到點火線（在駕駛室內的點火開關處）。發動機艙內的啟動電機激活線也被切斷，并安裝了一條電纜，連接回原始的點火開關上的啟動電機端子。使得車輛可以像平時一樣啟動，但是PCM接收到的是假信號。

圖7 改裝后的車輛電路圖

按照要求重新接線，并且啟動了發動機，實時數據報告顯示起動機信號在啟動時為“ON”，非啟動時為“OFF”（符合正常情況）。但是車輛未能啟動，故障碼 P0335 和 P0340 已清除，但被故障碼P0069和P0200所取代！（可能這就是線路被改裝的原因，從表面上解決無法啟動的問題）

分析新的兩個故障碼

P0069 ：MAP傳感器氣壓相關性問題

P0200 ：噴油器電路開路/短路

其中P0200 與我們車輛無法啟動的癥狀非常吻合，P0069與車輛目前的故障應該是無關的。

查詢P0200故障代碼相關內容。發現當 PCM 向 EDU 發送一系列噴油器觸發（IJT）信號，并返回的噴油器反饋信號（IJF）。當IJF（反饋信號）數量異常時，PCM 就會設置 P0200 代碼。

IJF信號是由每個噴油器串聯的電阻兩端的電壓降產生的，并由EDU進行監測。如果噴油器的電流增大或減小超過預設的閾值，EDU檢測到電壓發生變化，EDU將不會發送這一反饋信號。

那么此時，我們所掌握的信息有了變化：

1. P0340 和 P0335（凸輪和曲軸信號故障代碼）不再與診斷相關。

2. 交流發電機輸出及線束連接器故障，已不再與診斷相關。

3. 起動信號（STA）永久設定為“開啟”已解決，不再與診斷相關。

4. P0200 故障代碼與診斷相關。

P0200 故障碼診斷

使用虹科Pico示波器檢測以下信號：

A通道：IJT-噴油器觸發信號電壓

B通道：凸輪軸位置傳感器信號電壓

C通道：噴油器電流

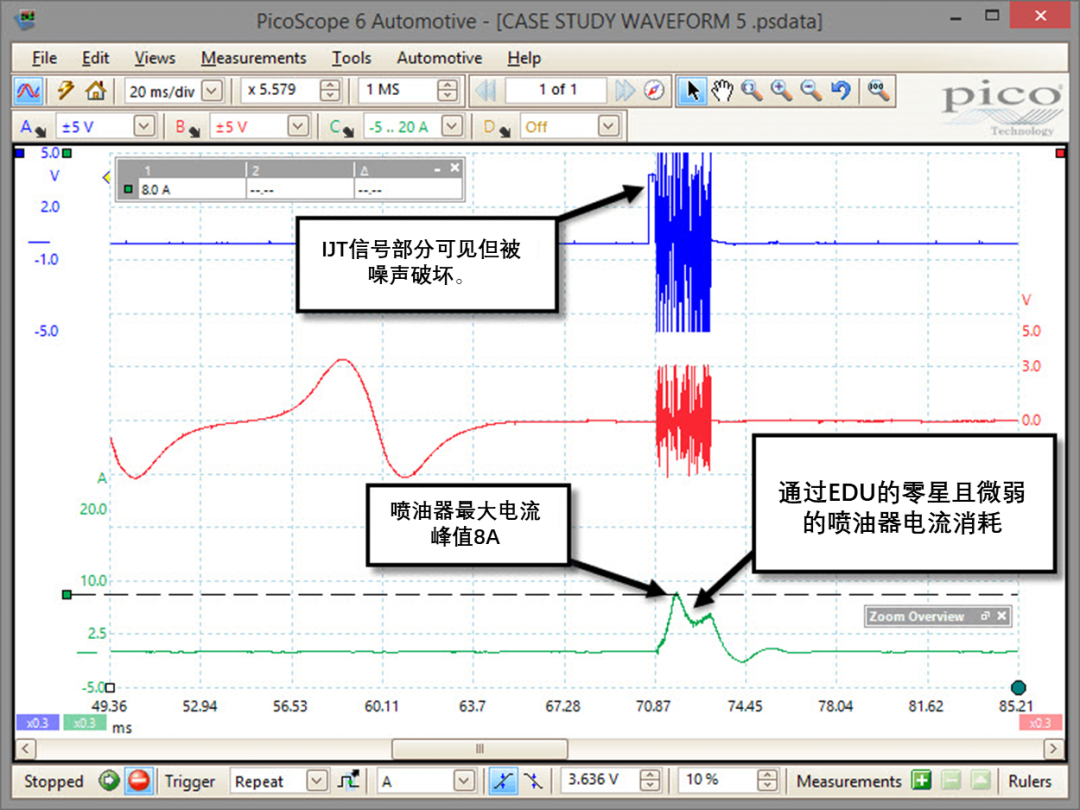

從圖8的波形可以明顯看出，PCM（動力控制模塊）正在發送 IJT 信號，但更重要的是，噴油器產生的噪聲幾乎破壞了 IJT 信號。

圖8 IJT電壓信號與噴油器電流波形

如圖9，EDU 對 PCM 沒有任何 IJF 信號響應，只有噪聲。

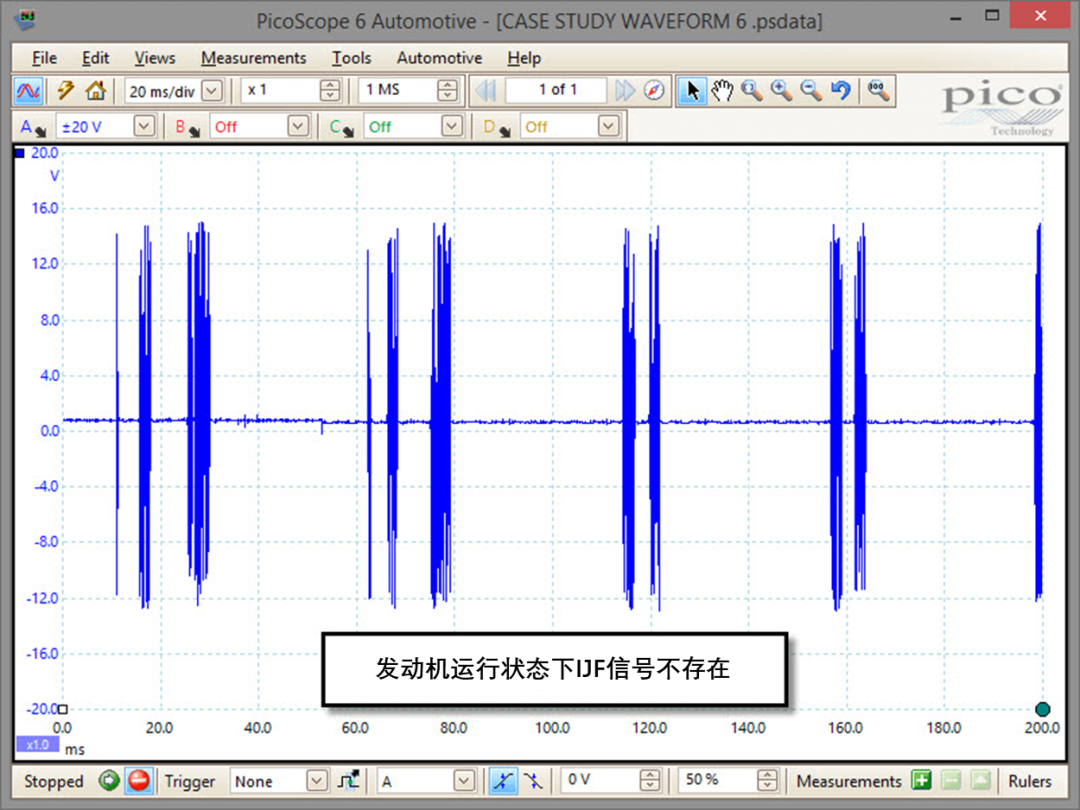

圖9 EDU沒有IJF信號響應

分析認為，IJT信號存在，但是由于受到干擾信號被破壞（因此PCM本身沒有問題），因為EDU 對 PCM 沒有任何 IJF 信號響應，只有噪聲；每個噴油器都有電流信號，但是幅度和波形不足。

那么故障有可能是EDU損壞或者四個噴油器都損壞導致的。

四個噴油器都損壞的可能性很小，由此對噴油器電路的連續性、阻值（跨越噴油器）以及供電/接地是否正常進行了檢查，均正常。那么故障源頭可以確定是EDU出現了故障。

03

故障排除

更換新的EDU，車輛運行正常，所有故障碼均被清除，如圖9與10，波形也恢復正常。

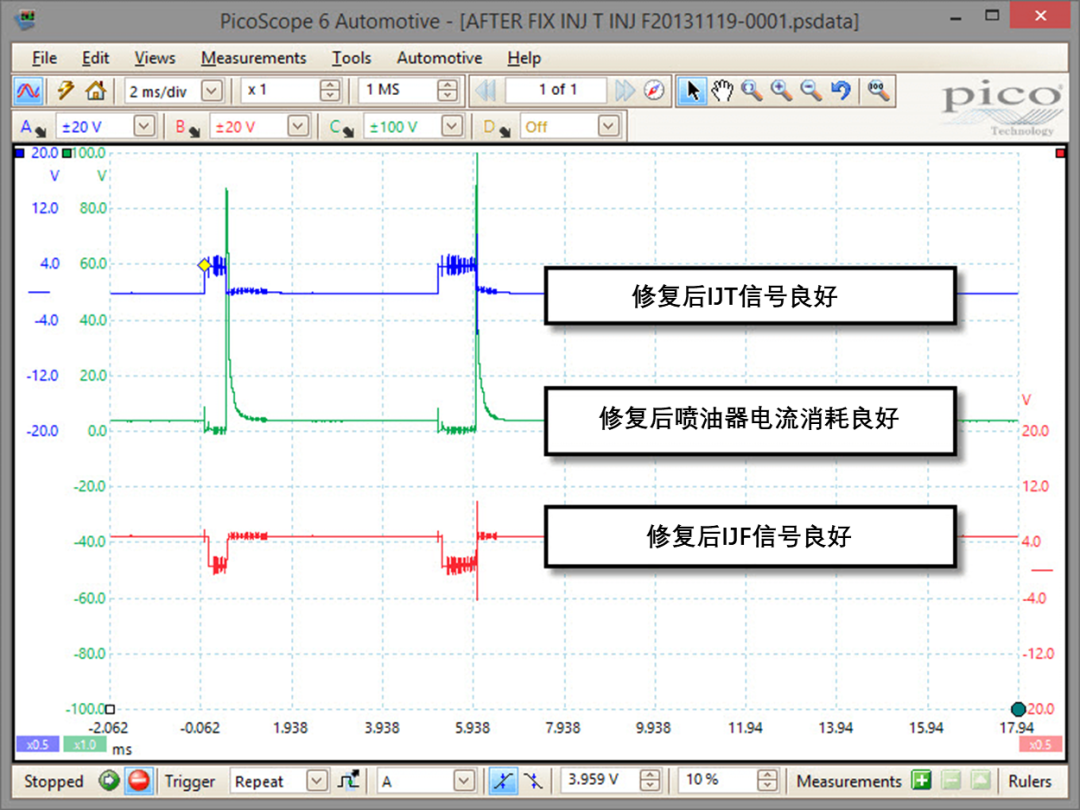

圖10 修復后的IJF&IJT信號與噴油電流

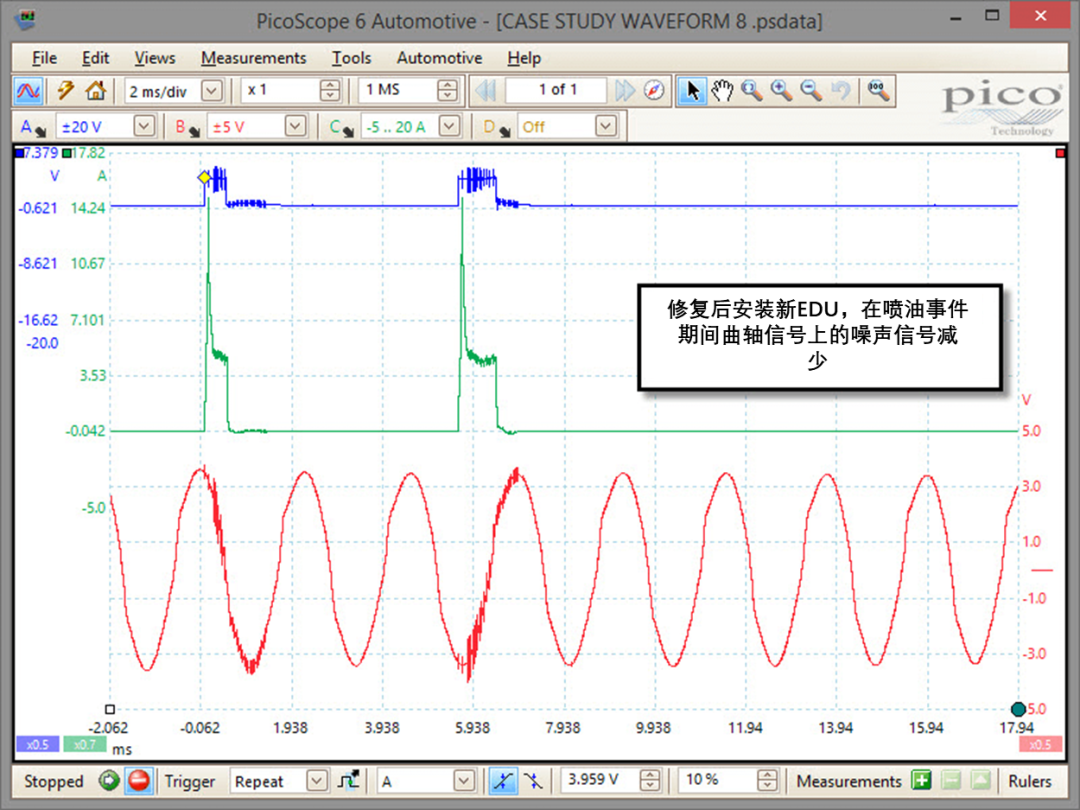

圖11 修復后的IJT信號與噴油電流曲軸信號

04

故障總結

在日常診斷過程中，經常會出現這樣一個節點，即我們必須決定是否更換某個部件。當然此時，我們也不得不面臨較大的錯換風險和客戶流失風險。

但當你擁有虹科Pico汽車示波器，學會用波形進行系統診斷，尋找故障的因果關系，你就可以用明確的波形向顧客說明換件的必要性。無論是發動機，還是異響，或是總線問題，波形會就是你決策的向導。

沒錯，作為診斷維修技師，我們所要做的，就是“用正確的工具、以正確的方式、在正確的時間分析正確的事物”（詹姆斯·迪倫勛爵） 。

虹科汽修好品

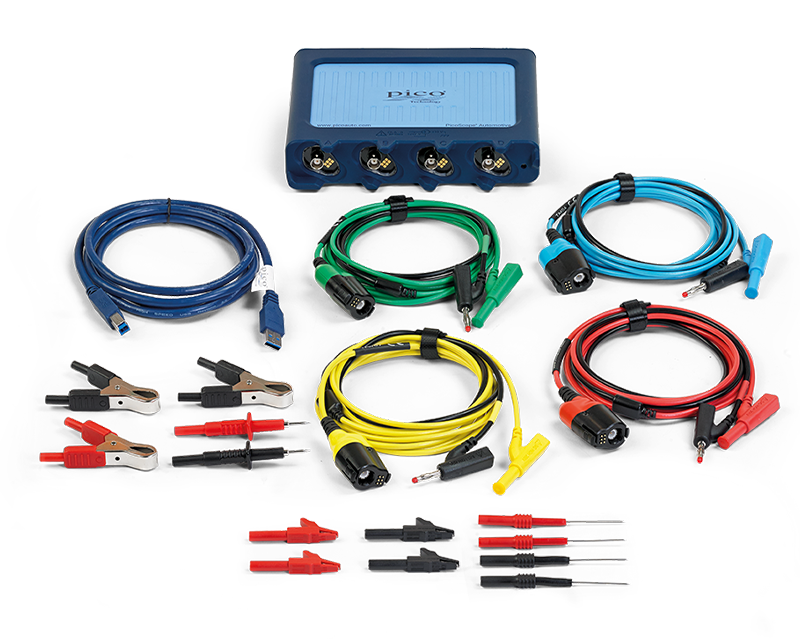

虹科Pico 示波器診斷套裝

虹科Pico汽車示波器的所有套裝都可以診斷任何帶有發動機或電動機的車輛故障。可讓您進行多種常規測試，包括：傳感器、執行器、通信總線（CAN、LIN、SENT、FlexRay）等。

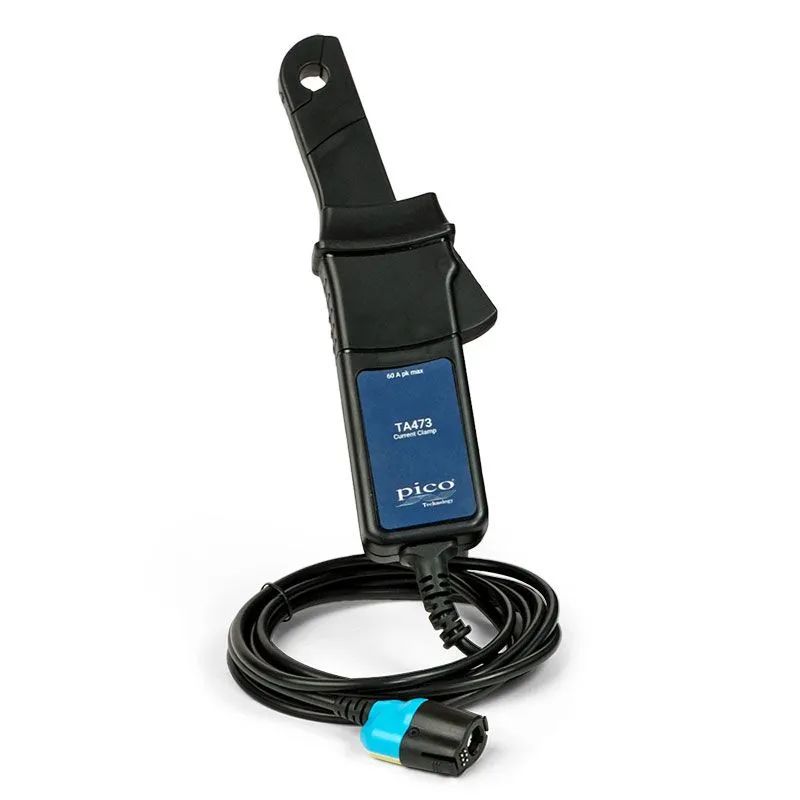

虹科Pico 60A電流鉗（TA473）
