Texas Instruments LP5899/LP5899-Q1 LED驅動器是SPI兼容設備，具有內部振蕩器，可生成LP589x/LP589x-Q1系列所需的連續時鐘。這些LED驅動器在LP589x/LP589x-Q1菊花鏈和LP5899/LP5899-Q1內部集成報告故障。LP5899/LP5899-Q1設備可驅動任意數量的LP589x/LP589x-Q1系列級聯LED驅動器，LED驅動器可限制級聯設備的最大數量。這些LED驅動器的工作溫度范圍為-40°C至125°C。LP5899/LP5899-Q1驅動器非常適合用于和LP5891/LP5891-Q1 LP5892/LP5892-Q1設備的SPI兼容連接。Texas Instruments LP5899-Q1器件符合汽車應用類AEC-Q100認證。

數據手冊：

*附件：LP5899數據手冊.pdf

*附件：LP5899-Q1數據手冊.pdf

特性

• 符合汽車應用類AEC-Q100標準：
  • 1級環境溫度范圍：-40°C至125°C
  • 器件人體模型(HBM)分類等級H3A
  • 器件CDM分類等級C5
• 工作電壓VCC 范圍：2.5V至5.5V
• SPI外設：
  • 數據傳輸速率高達20MHz
  • 通過一個控制器支持多種外設
• 連續時鐘串行接口 (CCSI) 控制器和外設：
  • 可編程時鐘抖動，用于增強EMI
• 診斷：
  • 開漏故障引腳
  • SPI通信損耗檢測
  • 用于SPI通信的CRC
  • CCSI數據完整性
• 數據就緒中斷，用于提供數據

應用

• SPI兼容連接，用于LP5891-Q1和LP5892-Q1器件

應用示意圖

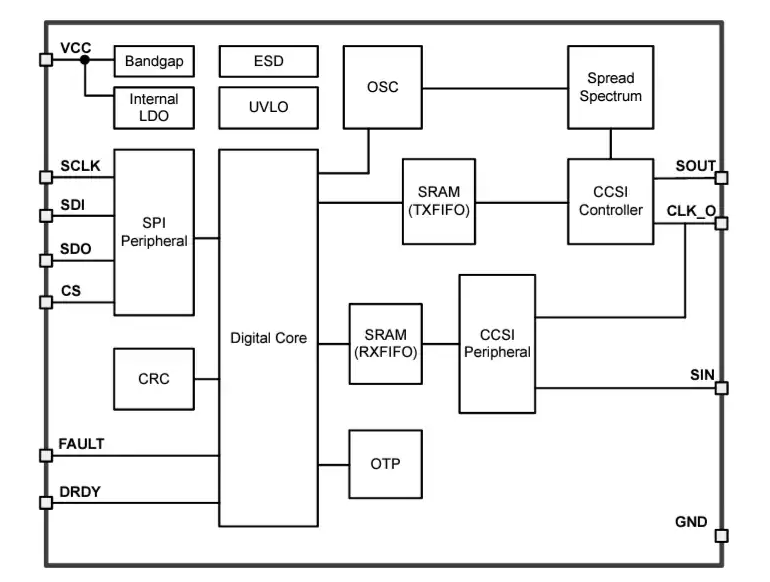

功能框圖
