概述
DVI(Digital Visual Interface)接口作為一種常用于視頻信號傳輸的數字接口,其在工業、商用和消費類電子產品中廣泛使用,如電腦、顯示器、投影儀等。由于其信號引腳較多、結構精細,并頻繁與外部連接設備插拔,容易受到靜電放電(ESD)威脅,因此需要合理的靜電保護設計以確保系統的可靠性和長期穩定運行。
DVI接口靜電威脅來源
- 插拔操作時人體靜電釋放
- 接觸其他帶靜電設備或電纜
- 干擾性環境(如干燥、工業電磁環境)產生的空氣放電
- PCB走線較長時靜電耦合放大
DVI接口靜電保護的設計需求及分析
- TMDS數據線(高頻差分):如 Data0±、Data1±、Data2±、Clock±,傳輸速率較高,需低電容ESD保護
- 控制線/輔助線:如DDC(Display Data Channel)、+5V電源、HPD(Hot Plug Detect)
- 接地線和外殼屏蔽層
ESD保護設計標準
IEC 61000-4-2(ESD抗擾度標準):接觸放電 ±8kV;空氣放電 ±15kV(甚至更高)
推薦電路保護方案及說明

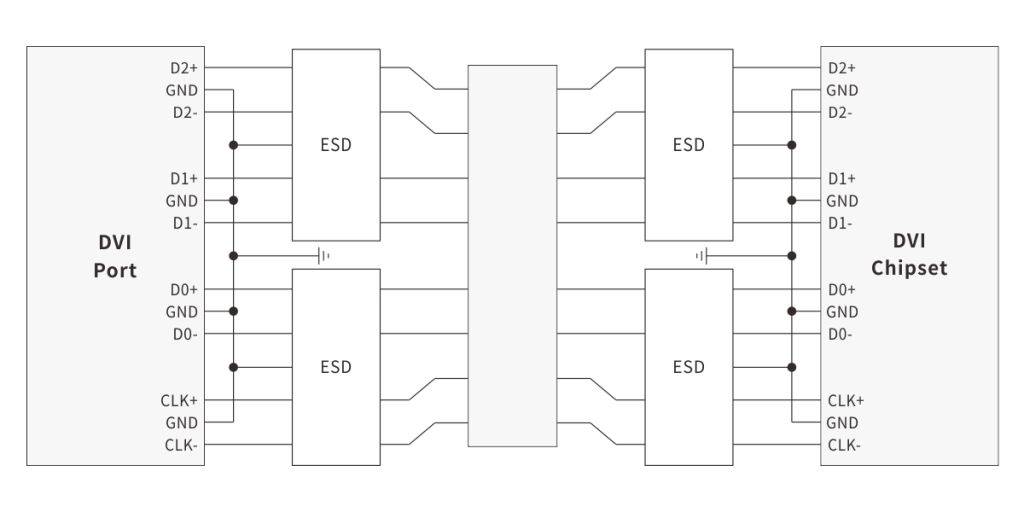

方案一:

從方案一中可知,4組高速數據信號ESD均選用Semiware多路靜電保護器SEULC0524PA,集成了4個端口保護,工作電壓5V、最大峰值脈沖電流4A、鉗位電壓15V;0.3pF低結電容,非常適合高速數據傳輸,保證信號的完整性;產品采用DFN2510-10L小型化封裝,大大縮小PCB安裝空間的同時,走線清晰;

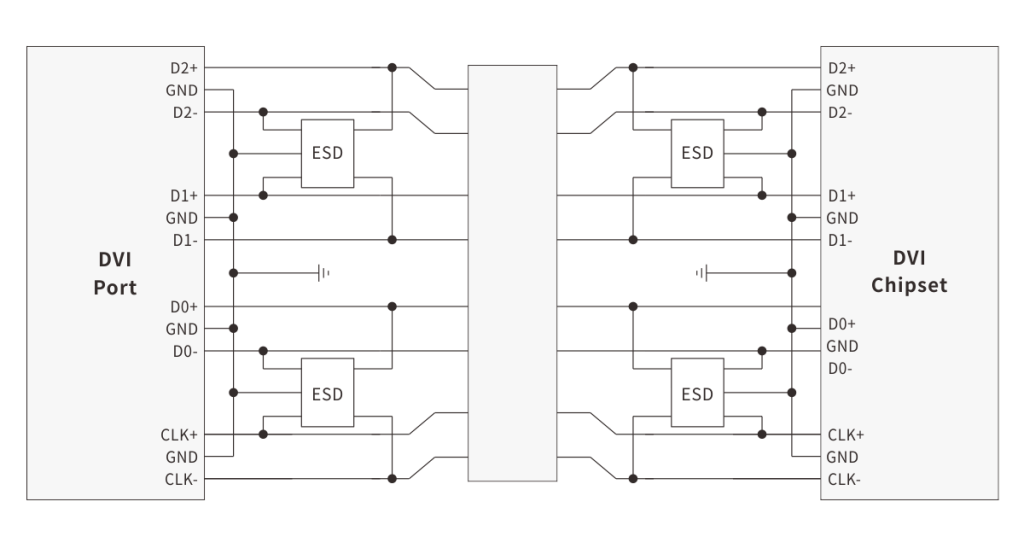

方案二:

從方案二中可知,4組高速數據信號ESD均選用Semiware多路靜電保護器SESRV05-4A,集成了4個端口保護,工作電壓5V、最大峰值脈沖電流4A、鉗位電壓15V;0.3pF低結電容,非常適合高速數據傳輸,保證信號的完整性;產品采用SOT-23-6L標準化封裝,大大縮小PCB安裝空間的同時,走線清晰;

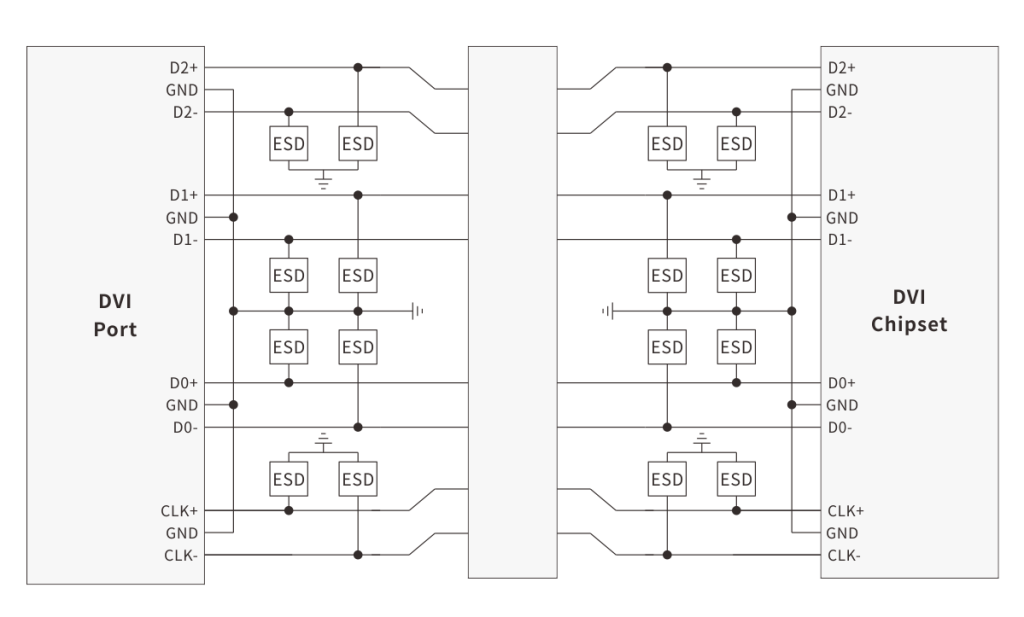

方案三:

從方案三中可知,高速數據信號ESD均選用Semiware的單路低電容ESD二極管SE10F10B5.0UA,工作電壓5V、最大峰值脈沖電流4A、0.25pF超低結電容,非常適合高速數據傳輸,保證信號的完整性;產品采用DFN1006標準化封裝;
了解更多
以上為常用的DVI接口三種保護方案,如需了解更多方案詳情,請與我們的工程師聯系。DVI接口作為高速、精密的接口,必須綜合考慮信號完整性和抗靜電性能。在設計靜電保護方案時,應兼顧以下原則:
- 合理布局布線以縮短ESD路徑
- 高速線用超低電容TVS陣列
- 控制線用低電容多通道TVS
- 器件選型要滿足IEC 61000-4-2等級要求
-
