TPS6211x 器件是低噪聲同步降壓直流/直流轉換器系列 非常適合由 2 至 4 節鋰離子電池或 12V 或 15 V 電源軌。

TPS6211x 器件是同步脈寬調制 （PWM） 轉換器，具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。使用同步整流來提高 效率并減少外部組件數量。為了在較寬的 負載電流范圍，轉換器在 輕負載電流。工作頻率通常為 1 MHz，允許使用小型電感和 capacitor 值。該器件可與 0.8 范圍內的外部時鐘信號同步 MHz 至 1.4 MHz。為了實現低噪聲作，該轉換器可以在僅 PWM 模式下運行。在 關斷模式下，電流消耗降至 2 μA 以下。TPS6211x 系列器件 采用 16 引腳 （RSA） VQFN 封裝，可在 16 引腳 （RSA） 的自由空氣溫度范圍內工作 –40°C 至 85°C。
*附件：tps62113.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 3.1V 至 17V 工作輸入電壓范圍
• 可調輸出電壓范圍：1.2 V 至 16 V
• 提供
  3.3 V 和 5 V 的固定輸出電壓選項
• 可與外部時鐘同步：高達 1.4 MHz
• 高達 1.5A 的輸出電流
• 由于 PFM/PWM 工作模式，在寬負載電流
  范圍內具有高效率
• 100% 最大占空比，實現最低壓差
• 20μA 靜態電流（典型值）
• 過熱和過流保護
• 采用 16 引腳 VQFN 封裝

參數

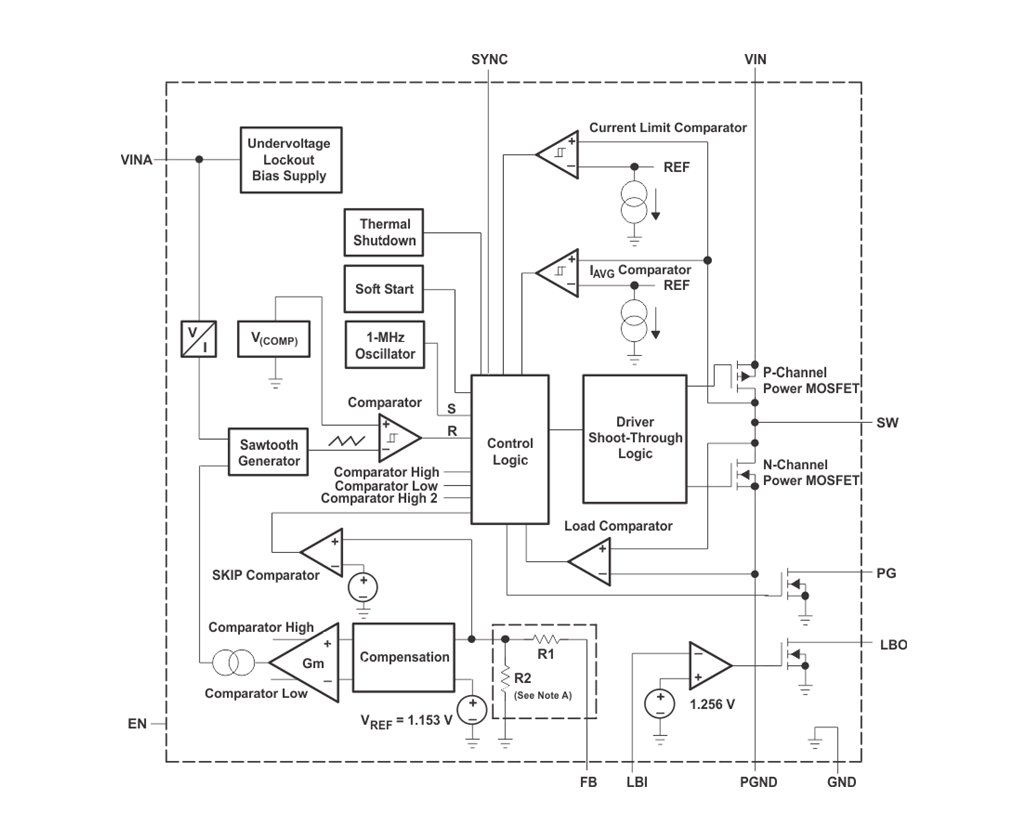

方框圖

1. 產品概述

TPS62113 是德州儀器（Texas Instruments）生產的一款高效率、低噪聲的同步降壓DC-DC轉換器，適用于由2至4節鋰離子電池或12V/15V電源供電的系統。該轉換器提供高達1.5A的輸出電流，并可在3.1V至17V的寬輸入電壓范圍內工作。

2. 主要特性

• ?高效率?：在寬負載電流范圍內，效率可達95%。
• ?低噪聲?：適用于對噪聲敏感的應用。
• ?可調與固定輸出電壓?：提供可調輸出電壓范圍（1.2V至16V）和固定輸出電壓選項（3.3V和5V）。
• ?同步整流?：使用集成N型和P型功率MOSFET，減少外部元件數量并提高效率。
• ?可同步至外部時鐘?：支持最高1.4MHz的外部時鐘同步。
• ?輕載模式?：在輕負載時自動進入脈沖頻率調制（PFM）模式，提高效率。
• ?熱保護和過流保護?：內置保護功能，提高系統可靠性。

3. 應用領域

• 點對點負載調節
• 組織器、PDA和手持式PC
• 手持式掃描儀

4. 電氣特性

• ?輸入電壓范圍?：3.1V至17V
• ?輸出電壓范圍?：可調版本為1.2V至16V，固定版本為3.3V和5V
• ?最大輸出電流?：1.5A
• ?工作頻率?：典型值為1MHz，可同步至0.8MHz至1.4MHz的外部時鐘
• ?靜態電流?：典型值為20μA（在關機模式下降至小于2μA）

5. 功能框圖

功能框圖展示了TPS62113的內部結構，包括使能（EN）引腳、低電池檢測（LBI/LBO）、電源良好（PG）比較器、同步（SYNC）引腳、PWM/PFM控制器、功率MOSFET開關、軟啟動電路等關鍵組件。

6. 典型應用電路

文件提供了可調輸出電壓版本和固定輸出電壓版本的典型應用電路，包括詳細的元件值和連接方式。這些電路展示了如何使用TPS62113實現不同的電源轉換需求。

7. 布局指南

為了確保最佳性能，文件提供了布局指南，包括使用寬而短的走線來減少電感、將輸入和輸出電容盡可能靠近IC引腳放置、以及避免在敏感節點（如FB和LBI）附近放置高dv/dt信號等。

8. 封裝與訂購信息

TPS62113采用16引腳VQFN封裝，提供多種訂購選項，包括不同卷帶量的包裝。文件列出了詳細的封裝尺寸、引腳配置和訂購信息。
