      Texas Instruments SN74AC05-Q1汽車用六路逆變器數據手冊

      科技觀察員 ? 2025-07-15 10:59 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments SN74AC05-Q1汽車用六路逆變器（帶開漏輸出）可驅動50Ω 傳輸線。這些逆變器的輸入接受電壓高達6V。SN74AC05-Q1逆變器具有24mA連續輸出驅動 (5V時），在短時間內支持高達75mA輸出驅動（5V時）。這些逆變器采用可濕性側翼QFN封裝。SN74AC05-Q1逆變器符合汽車應用類AEC-Q100認證。這些逆變器用于驅動LED指示燈、同步反相時鐘輸入和反相數字信號。

      數據手冊：*附件：Texas Instruments SN74AC05-Q1汽車用六路逆變器數據手冊.pdf

      特性

      • 符合汽車應用類AEC-Q100標準：
        • 器件溫度1級：-40°C至125°C
        • 器件HBM ESD分類級別2
        • 器件CDM ESD分類級別C4B
      • 采用可濕性側翼QFN封裝
      • 驅動50Ω傳輸線
      • 連續24mA輸出驅動（5V時）
      • 工作電壓范圍：1.5 V至6 V
      • 在短突發條件下支持高達75mA輸出驅動（5V時）
      • 輸入接受電壓高達 6 V
      • 電壓為5V、負載為50pF時，最大tpd 為6.6ns

      應用

      • 驅動LED指示燈
      • 同步反相時鐘輸入
      • 對數字信號進行反相

      應用方框圖

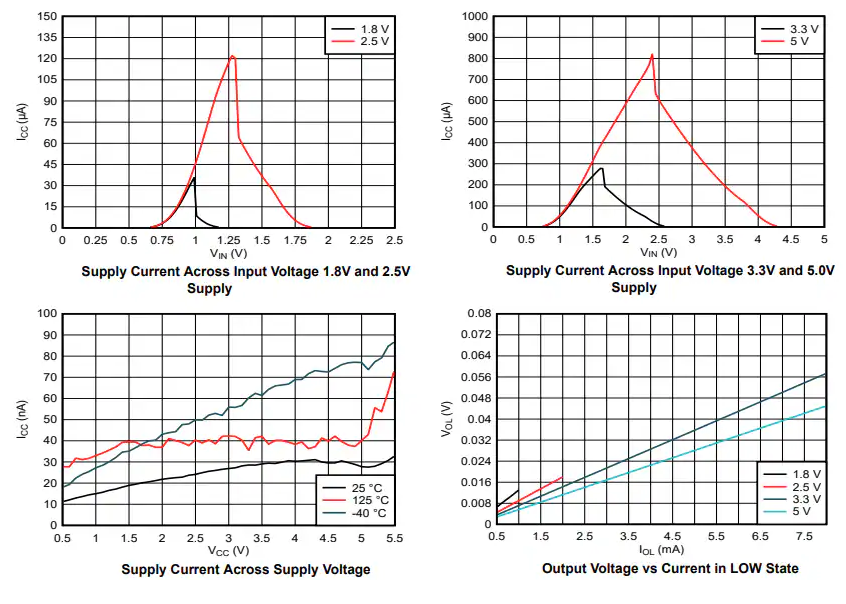

      性能圖
