TPS54233 是一款 28 V、2 A 非同步降壓轉換器，集成了低 R DS（開） 高壓側 MOSFET。為了提高輕負載下的效率，脈沖 跳過 Eco 模式?功能會自動激活。此外，1 μA 關斷電源 Current 允許該器件用于電池供電應用。電流模式控制 內部斜率補償簡化了外部補償計算并減少了組件 count 同時允許使用陶瓷輸出電容器。電阻分壓器對 輸入欠壓鎖定的滯后。過壓瞬態保護電路限制 啟動和瞬態條件下的電壓過沖。逐周期限流方案， 頻率折返和熱關斷可在發生 overload 條件。TPS54233采用內部 8 引腳 SOIC 封裝 經過優化以提高熱性能。
*附件：tps54233.pdf

特性

• 3.5 V 至 28 V 輸入電壓范圍
• 可調輸出電壓低至 0.8 V
• 集成 80 mΩ 高壓側 MOSFET，支持
  高達 2A 的連續輸出電流
• 輕負載時效率高，具有
  脈沖跳躍 Eco 模式?
• 固定 300 kHz 開關頻率
• 典型 1 μA 關斷靜態電流
• 可調慢啟動限制浪涌電流
• 可編程 UVLO 閾值
• 過壓瞬態保護
• 逐周期電流限制、頻率
  折返和熱關斷保護
• 采用易于使用的 SOIC8 封裝
• 由 WEBENCH Software Tool（www.TI.com/WEBENCH 提供支持 ^?^ )
• 應用
  • 消費類應用，如機頂盒、
    CPE 設備、LCD 顯示器、外設和
    電池充電器
  • 工業和汽車音響電源
  • 5V、12V 和 24V 分布式電源系統

參數

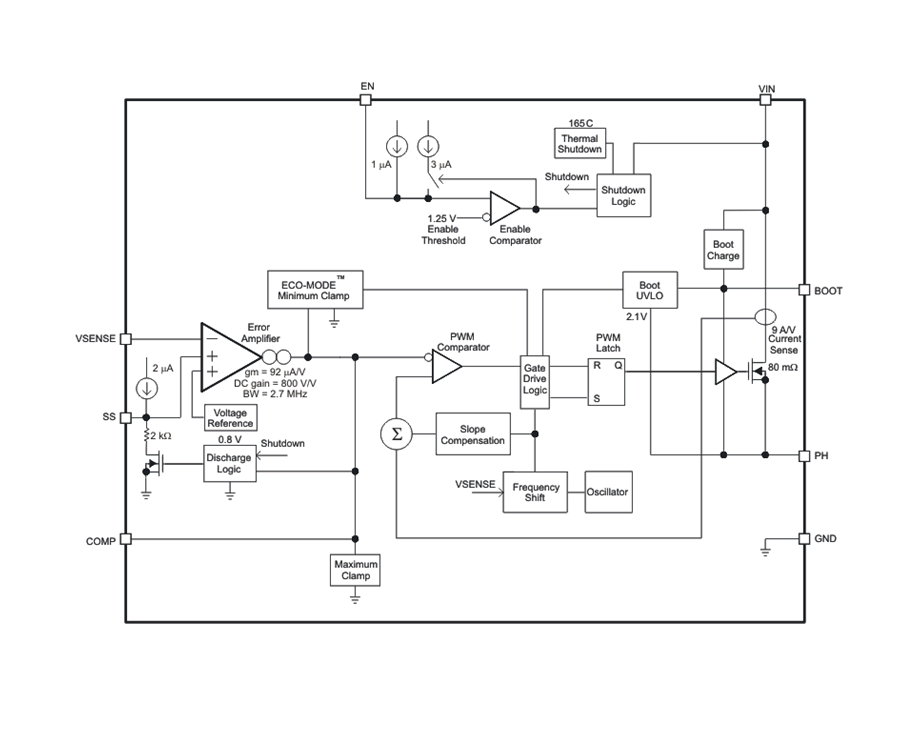

方框圖

1. 產品概述

TPS54233 是一款 28V 輸入、2A 輸出的非同步降壓 DC/DC 轉換器，集成了一個低 RDS(on) 的高側 MOSFET。該器件具有 Eco-mode? 功能，可在輕載時提高效率，并支持高達 2A 的連續輸出電流。其固定開關頻率為 300kHz，適用于多種消費和工業應用。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V 至 28V。
• ?高效率?：特別是在輕載時，通過 Eco-mode? 功能實現。
• ?集成高側 MOSFET?：RDS(on) 為 80mΩ。
• ?固定開關頻率?：300kHz，簡化了外部補償設計。
• ? Eco-mode? ?：輕載時自動進入脈沖跳躍模式，提高效率。
• ?低關斷靜態電流?：典型值為 1μA，適用于電池供電應用。
• ?過壓瞬態保護?：防止輸出電壓過沖。
• ?熱關斷保護?：防止過熱損壞。

3. 功能描述

• ?固定頻率 PWM 控制?：提供穩定的輸出電壓調節。
• ?電壓參考?：產生精確的參考電壓，用于輸出電壓調節。
• ? 使能和欠壓鎖定（UVLO） ?：通過 EN 引腳控制器件的使能，并具有可調的 UVLO 閾值。
• ?慢啟動?：通過 SS 引腳實現可編程的慢啟動功能，限制啟動時的浪涌電流。
• ?電流限制和頻率折返?：在過流條件下自動降低開關頻率，保護器件和負載。
• ?過壓瞬態保護?：在輸出故障或強卸載瞬態時，防止輸出電壓過沖。

4. 應用信息

• ?典型應用?：包括消費類應用（如機頂盒、CPE 設備、LCD 顯示器、外設和電池充電器）以及工業和汽車音頻電源供應、5V、12V 和 24V 分布式電源系統。
• ?設計工具?：支持 WEBENCH? 軟件工具，簡化設計和分析過程。

5. 封裝與訂購信息

• ?封裝類型?：8 引腳 SOIC 封裝。
• ?封裝尺寸?：4.90mm x 3.90mm。
• ?訂購信息?：提供了多種訂購選項，包括不同的封裝類型和數量。

6. 布局指南

• 強調了 PCB 布局對性能的重要性，并提供了布局示例和建議，包括輸入電容、輸出濾波組件、補償組件和啟動電容的布局。

7. 性能圖表

• 提供了包括效率、負載調節、線性調節、環路響應和啟動特性等關鍵性能圖表，幫助用戶評估器件在不同條件下的性能表現。
