LM5181-Q1 是一款初級側穩壓 （PSR） 反激式轉換器，在 4.5 V 至 65 V 的寬輸入電壓范圍內具有高效率。隔離輸出電壓從初級側反激電壓采樣，無需光耦合器、基準電壓源或變壓器的第三繞組進行輸出電壓調節。

高集成度導致了簡單、可靠和高密度的設計，只有一個組件穿過隔離柵。邊界導通模式 （BCM） 開關可實現緊湊的磁性解決方案，負載和線路調節性能優于 ±1.5%。集成的 100V 功率 MOSFET 提供高達 4 W 的輸出功率，并增強了線路瞬變的裕量。
*附件：lm5181-q1.pdf

LM5181-Q1 轉換器符合汽車 AEC-Q100 1 級標準，采用 8 引腳 WSON 封裝，引腳間距為 0.8 mm，具有可潤濕側翼。

LM5181-Q1 反激式轉換器通過可選功能簡化了隔離式 DC/DC 電源的實施，以優化目標終端設備的性能。輸出電壓由一個電阻器設置，而可選的電阻器通過抵消反激式二極管壓降的熱系數來提高輸出電壓精度。其他功能包括內部固定或外部可編程軟啟動、可選偏置電源連接以提高效率、帶遲滯的精密使能輸入以實現可調節線路 UVLO、打嗝模式過載保護以及帶自動恢復的熱關斷保護。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 125°C 環境溫度范圍
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 專為可靠和堅固的應用而設計
  • 4.5 V 至 65 V 的寬輸入電壓范圍，啟動后工作電壓低至 3.5 V
  • 堅固耐用的解決方案，只有一個組件可以穿過隔離柵
  • ±1.5% 總輸出調節精度
  • 可選 V外溫度補償
  • 6 ms 內部或可編程軟啟動
  • 輸入 UVLO 和熱關斷保護
  • 打嗝模式過流故障保護
  • –40°C 至 +150°C 結溫范圍
• 集成可減小解決方案規模和成本
  • 集成 100V、0.4 Ω功率 MOSFET
  • V 無需光耦合器或變壓器輔助繞組外調節
  • 內部環路補償
• 高效PSR反激式作
  • BCM中的準諧振MOSFET關斷
  • 低輸入靜態電流
  • 外部偏置選項可提高效率
  • 單輸出和多輸出實現
• 使用WEBENCH 電源設計器^?^
• 超低傳導和輻射 EMI 特征
  • 軟開關避免了二極管反向恢復
  • 針對 CISPR 25 5 類要求進行了優化

參數

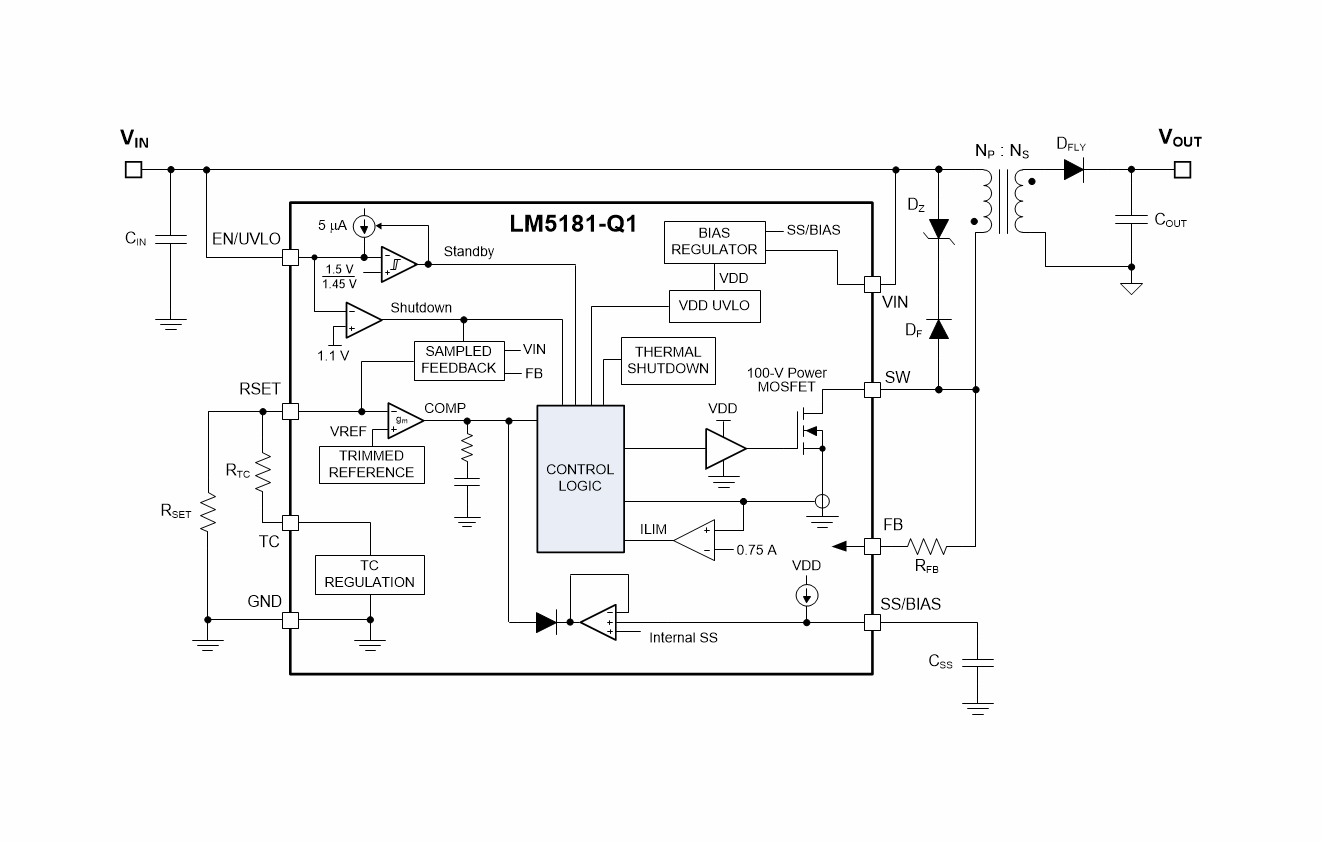

方框圖

?1. 產品概述?
LM5181-Q1是一款專為汽車應用設計的初級側調節（PSR）反激式DC/DC轉換器，集成100V/0.75A MOSFET，輸入電壓范圍4.5V至65V，適用于隔離電源設計。關鍵特性包括：

• ?高集成度?：無需光耦或變壓器輔助繞組即可實現輸出電壓調節。
• ?高效率?：邊界導通模式（BCM）和準諧振開關技術，效率可達90%（典型值）。
• ?可靠性?：AEC-Q100 Grade 1認證（-40°C至125°C），具備輸入欠壓鎖定（UVLO）、熱關斷及 hiccup 模式過流保護。

?2. 核心功能?

• ?輸出電壓設置?：通過FB引腳電阻與RSET電阻比例設定（如5V輸出需158kΩ FB電阻）。
• ?溫度補償?：TC引腳可補償次級二極管正向壓降的溫度漂移，提升精度。
• ?軟啟動?：內置6ms或外置可編程軟啟動（如47nF電容實現8ms啟動）。
• ?外部偏置供電?：支持變壓器輔助繞組供電以降低輸入靜態電流。

?3. 應用場景?

• 汽車電子：HEV/EV動力系統、牽引逆變器IGBT/SiC柵極驅動電源。
• 工業設備：隔離式偏置電源、工廠自動化。

?4. 設計要點?

• ?變壓器選型?：需滿足最小關斷時間約束（如44μH磁化電感）。
• ?布局建議?：
  • 縮短VIN電容與芯片的回路以降低EMI。
  • 次級側二極管需充足散熱銅箔。
• ?保護機制?：峰值電流限制（0.75A）、熱關斷（175°C觸發）。

?5. 性能數據?

• ?效率曲線?：12V輸入時效率85%，65V輸入時60%（5V/500mA輸出）。
• ?EMI表現?：符合CISPR 25 Class 5標準。

?6. 封裝與訂購?

• 8引腳WSON封裝（4mm×4mm），帶可濕性側翼，型號LM5181QNGURQ1。
