該LM25183是一款初級側穩壓（PSR）反激式轉換器，在4.5 V至42 V的寬輸入電壓范圍內具有高效率。隔離輸出電壓從初級側反激電壓采樣。高集成度導致了簡單、可靠和高密度的設計，只有一個組件穿過隔離柵。邊界導通模式 （BCM） 開關可實現緊湊的磁性解決方案，負載和線路調節性能優于 ±1.5%。集成的 65V 功率 MOSFET 提供高達 10 W 的輸出功率，并增強了線路瞬變的裕量。
*附件：lm25183.pdf

該LM25183簡化了隔離式DC/DC電源的實施，并具有可選功能，以優化目標終端設備的性能。輸出電壓由一個電阻器設置，而可選的電阻器通過抵消反激式二極管壓降的熱系數來提高輸出電壓精度。其他功能包括內部固定或外部可編程軟啟動、帶滯性的精密使能輸入（用于可調節線路UVLO）、打嗝模式過載保護以及帶自動恢復的熱關斷保護。

LM25183反激式轉換器采用 8 引腳、4 mm × 4 mm 熱增強型 WSON 封裝，引腳間距為 0.8 mm。

特性

• 專為可靠和堅固的應用而設計
  • 4.5 V 至 42 V 的寬輸入電壓范圍，啟動后工作電壓低至 3.5 V
  • 堅固耐用的解決方案，只有一個組件可以穿過隔離柵
  • ±1.5% 總輸出調節精度
  • 可選 V外溫度補償
  • 輸入 UVLO 和熱關斷保護
  • 打嗝模式過流故障保護
  • –40°C 至 +150°C 結溫范圍
• 集成可減小解決方案規模和成本
  • 集成 65V、0.11 Ω功率 MOSFET
  • V 無需光耦合器或變壓器輔助繞組外調節
  • 內部環路補償
• 高效PSR反激式作
  • BCM中的準諧振MOSFET關斷
  • 外部偏置選項可提高效率
  • 單輸出和多輸出實現
• 超低傳導和輻射 EMI 特征
  • 軟開關避免了二極管反向恢復
  • 針對 CISPR 32 EMI 要求進行了優化

參數

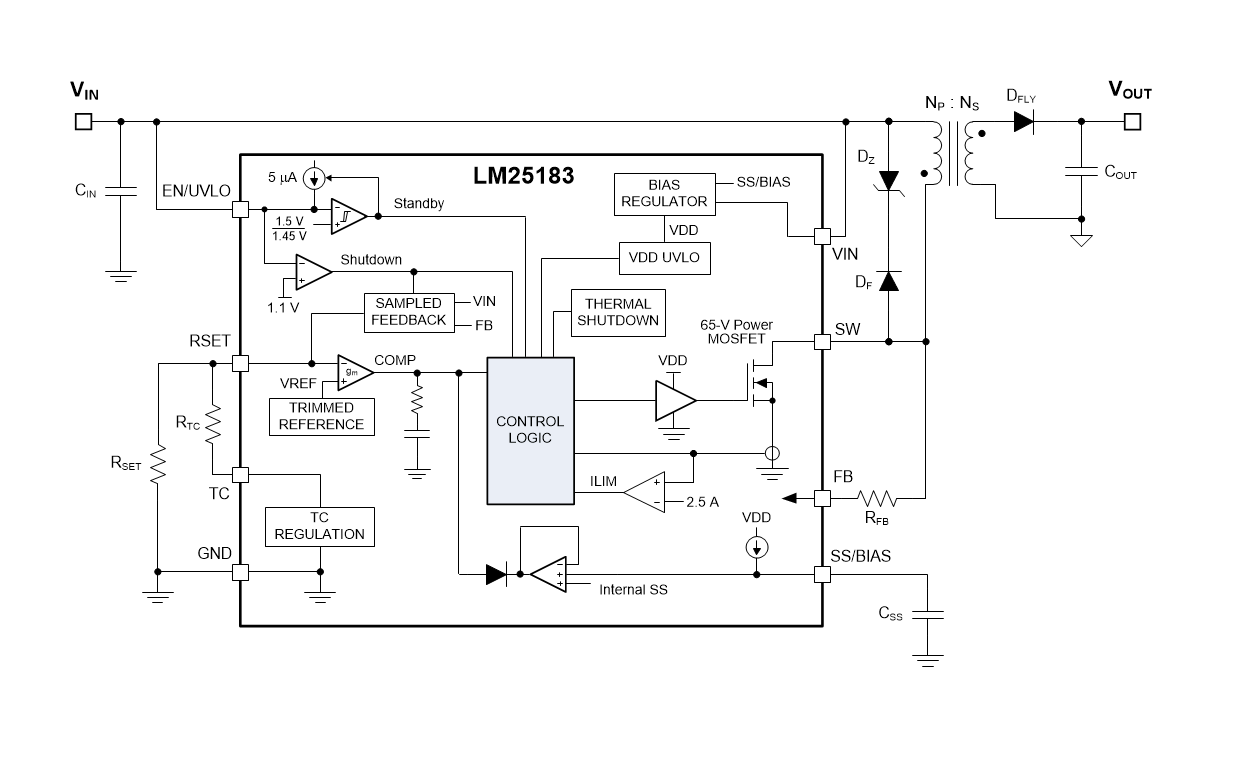

方框圖

?1. 產品概述?
LM25183是一款高集成度、高效率的初級側調節（PSR）反激式DC/DC轉換器，適用于工業隔離電源應用。其主要特點包括：

• ?寬輸入電壓范圍?：4.5 V至42 V，啟動后可低至3.5 V。
• ?高集成度?：內置65 V/2.5 A功率MOSFET，無需光耦或輔助繞組反饋。
• ?精準調節?：總輸出調節精度±1.5%，支持輸出電壓溫度補償。
• ?低EMI設計?：優化滿足CISPR 32標準，支持準諧振開關模式（BCM）。
• ?功能安全?：提供功能安全設計文檔支持。

?2. 關鍵特性?

• ?保護功能?：輸入欠壓鎖定（UVLO）、熱關斷、 hiccup模式過流保護。
• ?效率優化?：邊界導通模式（BCM）提升輕載效率，外部偏置選項降低靜態電流。
• ?簡化設計?：單電阻設置輸出電壓，內部環路補償減少外部元件。

?3. 應用場景?

• 電機驅動（IGBT/SiC柵極驅動電源）
• 隔離現場變送器與執行器
• 工業隔離偏置電源

?4. 典型設計?

• ?單輸出12 V/0.6 A方案?：采用1:1變壓器，效率達89%（24 V輸入），支持5.5 V輸入U(xiǎn)VLO。
• ?雙輸出±15 V/0.3 A方案?：1:1.5:1.5變壓器，效率90%，適用于IGBT驅動電源。

?5. 封裝與文檔支持?

• ?封裝?：8引腳WSON（4 mm × 4 mm），帶散熱焊盤。
• ?設計工具?：提供WEBENCH?在線設計工具和Excel快速計算器。
• ?參考設計?：包括EMI優化布局指南、變壓器選型表及熱管理建議。

?6. 附加資源?

• 數據手冊包含詳細電氣特性、典型應用電路及PCB布局示例。
• 支持功能安全系統設計，符合汽車級可靠性標準（LM25183-Q1）。

?總結?：LM25183通過高集成度和先進控制架構，為工業隔離電源提供緊湊、可靠的解決方案，適用于嚴苛環境下的高效能需求。
