該LM25180是一款初級側穩壓 （PSR） 反激式轉換器，在 4.5 V 至 42 V 的寬輸入電壓范圍內具有高效率。隔離輸出電壓從初級側反激電壓采樣，無需光耦合器、基準電壓源或變壓器的第三繞組進行輸出電壓調節。

高集成度導致了簡單、可靠和高密度的設計，只有一個組件穿過隔離柵。邊界導通模式 （BCM） 開關可實現緊湊的磁性解決方案，負載和線路調節性能優于 ±1.5%。集成的 65V 功率 MOSFET 提供高達 7 W 的輸出功率，并增強了線路瞬變的裕量。
*附件：lm25180.pdf

LM25180反激式轉換器采用 8 引腳、4 mm × 4 mm 熱增強型 WSON 封裝，引腳間距為 0.8 mm。

LM25180反激式轉換器簡化了隔離式DC/DC電源的實現，并具有可選功能，可優化目標終端設備的性能。輸出電壓由一個電阻器設置，而可選的電阻器通過抵消反激式二極管壓降的熱系數來提高輸出電壓精度。其他功能包括內部固定或外部可編程軟啟動、可選偏置電源連接以提高效率、帶遲滯的精密使能輸入以實現可調節線路 UVLO、打嗝模式過載保護以及帶自動恢復的熱關斷保護。

特性

• 專為可靠和堅固的應用而設計
  • 4.5 V 至 42 V 的寬輸入電壓范圍，啟動后工作電壓低至 3.5 V
  • 堅固耐用的解決方案，只有一個組件可以穿過隔離柵
  • ±1.5% 總輸出調節精度
  • 可選 V外溫度補償
  • 6 ms 內部或可編程軟啟動
  • 輸入 UVLO 和熱關斷保護
  • 打嗝模式過流故障保護
  • –40°C 至 +150°C 結溫范圍
• 集成可減小解決方案規模和成本
  • 集成 65V、0.4 Ω功率 MOSFET
  • V 無需光耦合器或變壓器輔助繞組外調節
  • 內部環路補償
• 高效PSR反激式作
  • BCM中的準諧振MOSFET關斷
  • 低輸入靜態電流
  • 外部偏置選項可提高效率
  • 單輸出和多輸出實現
• 超低傳導和輻射 EMI 特征
  • 軟開關避免了二極管反向恢復
  • 針對 CISPR 32 EMI 要求進行了優化

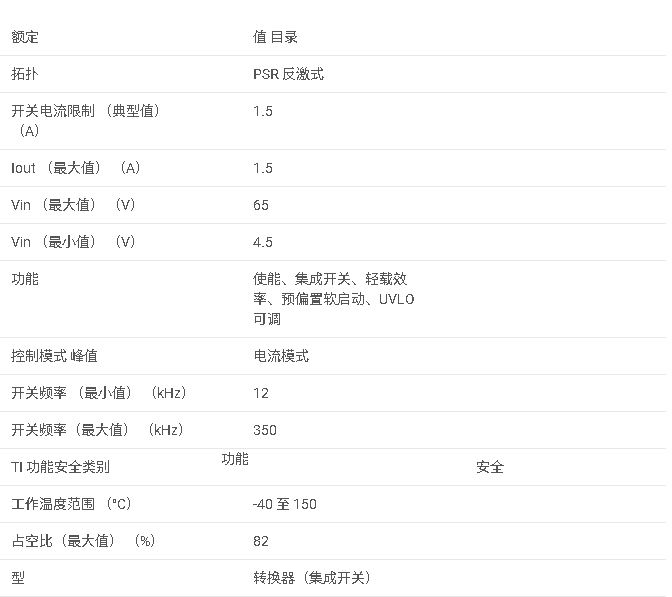

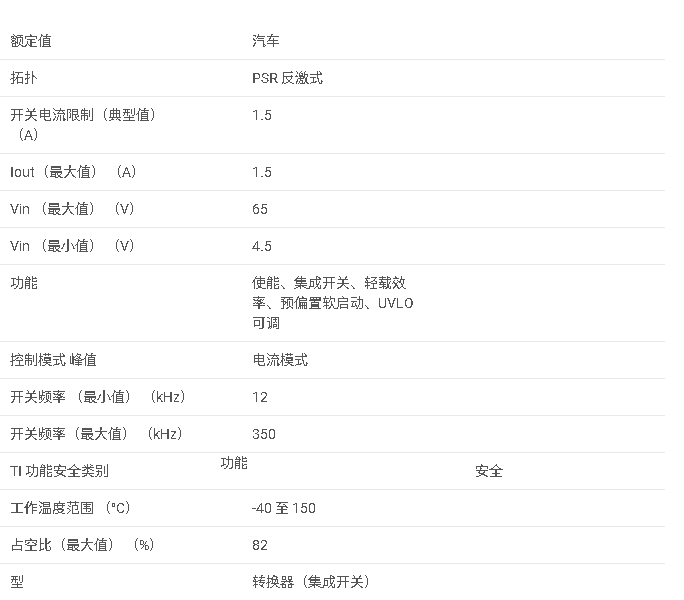

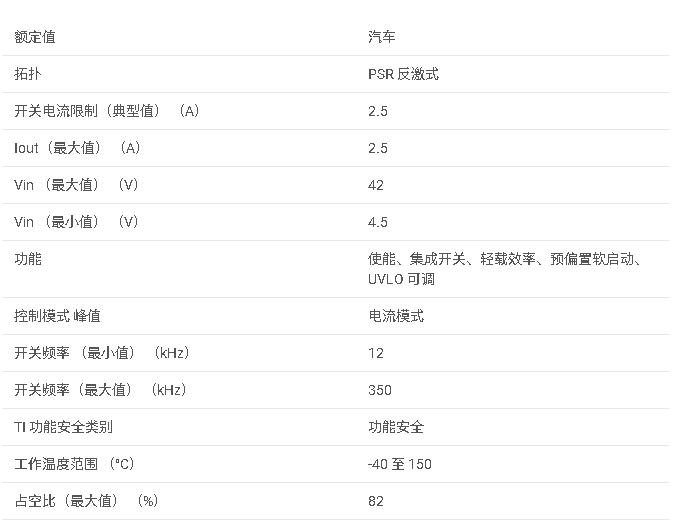

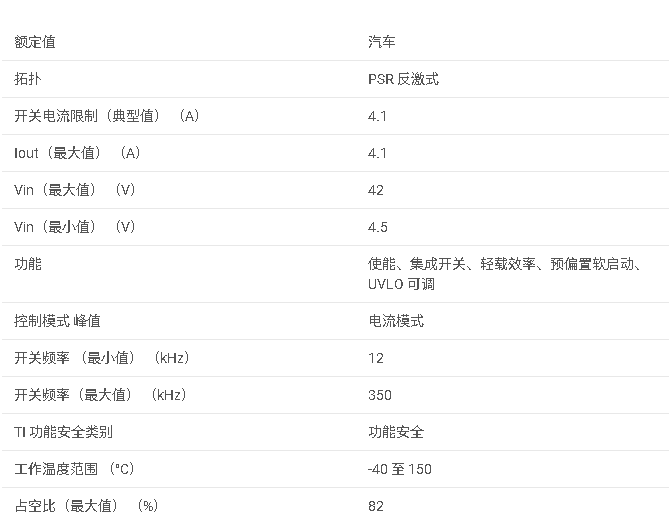

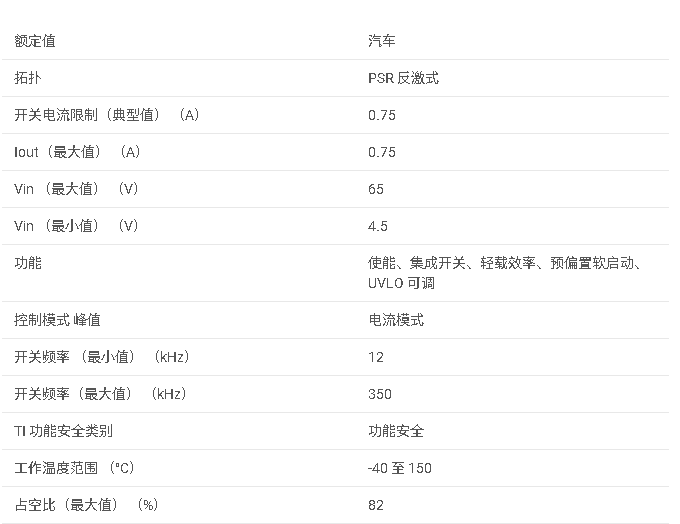

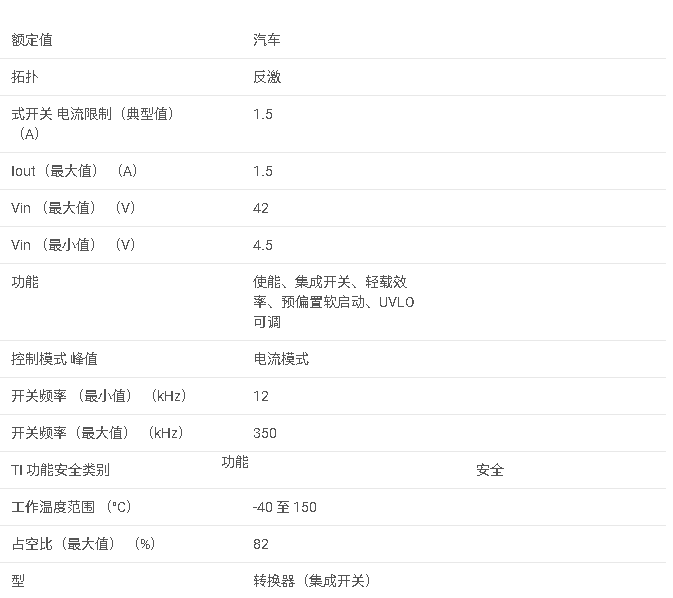

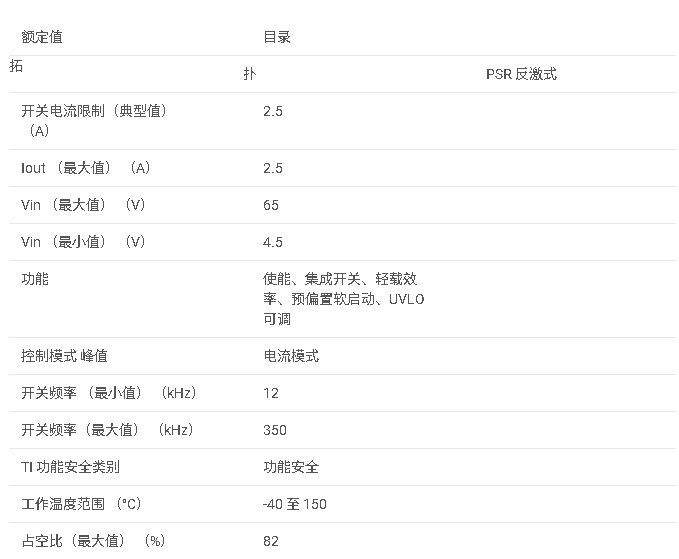

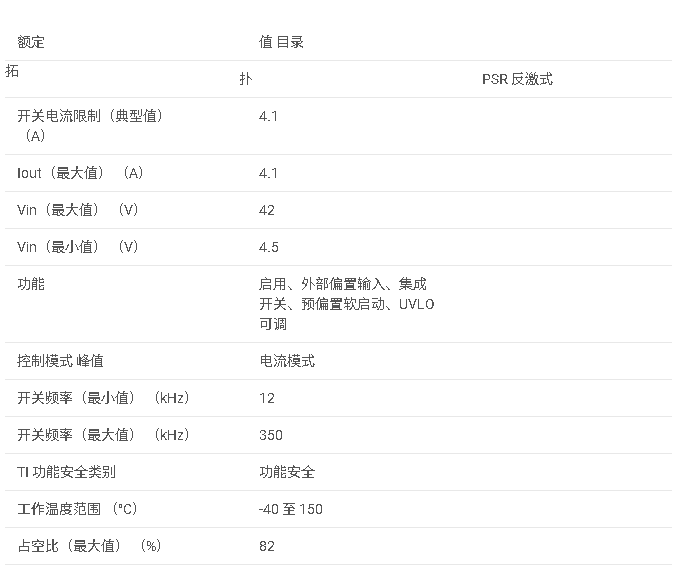

參數

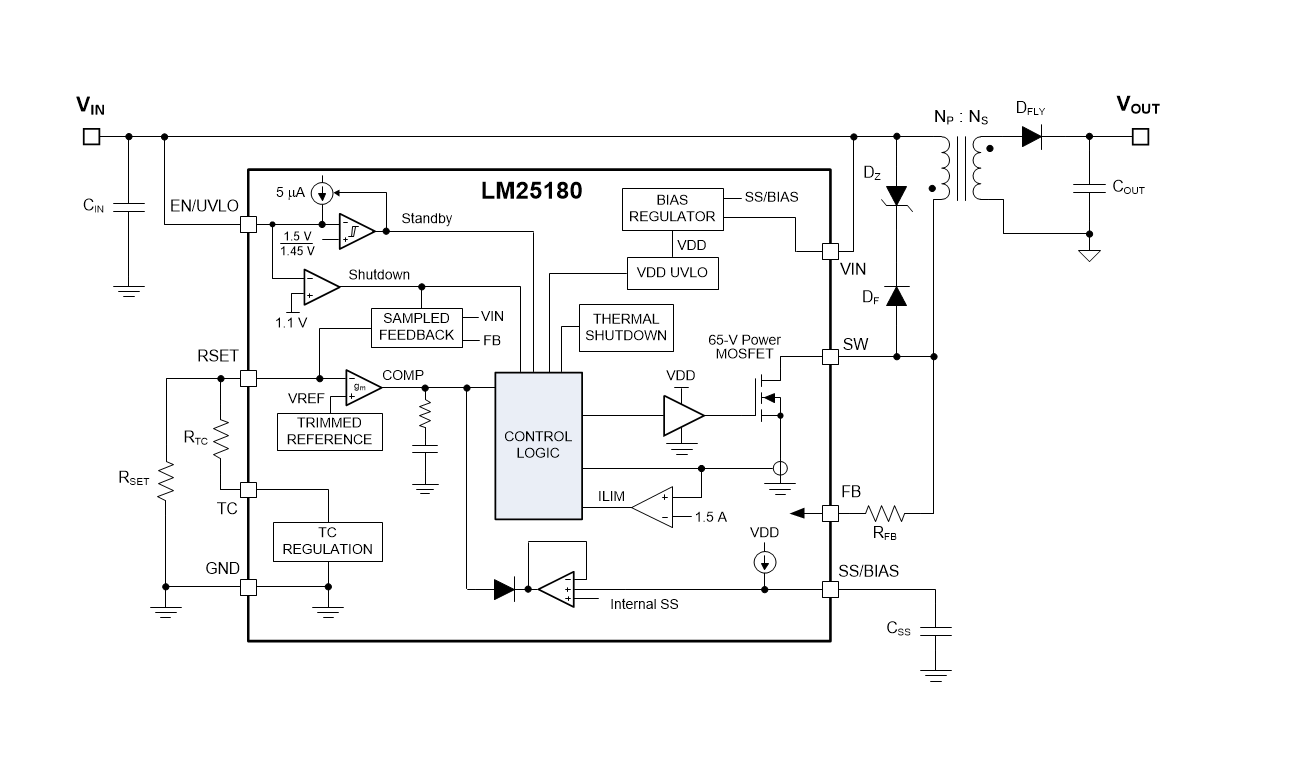

方框圖

?1. 產品概述?
LM25180是一款高集成度、寬輸入電壓范圍（4.5V至42V）的初級側調節（PSR）反激式DC/DC轉換器，集成了65V/1.5A功率MOSFET。其特點包括：

• ?高可靠性設計?：支持寬輸入電壓，啟動后最低工作電壓可至3.5V，輸出精度±1.5%，具備輸入欠壓鎖定（UVLO）、熱關斷及過流保護功能。
• ?簡化設計?：無需光耦或變壓器輔助繞組即可實現輸出電壓調節，內置環路補償，降低元件數量和成本。
• ?高效能?：采用準諧振邊界導通模式（BCM），支持外部偏置以提高效率，單路或多路輸出配置靈活。
• ?低EMI?：優化設計滿足CISPR 32電磁干擾標準，軟開關技術減少二極管反向恢復損耗。

?2. 關鍵特性?

• ?集成功能?：內置功率MOSFET（0.4Ω導通電阻）、6ms軟啟動、溫度補償選項。
• ?保護機制?：輸入UVLO、熱關斷（175°C觸發）、斷續模式過流保護。
• ?應用場景?：工業隔離電源（如現場變送器、電機驅動IGBT/SiC柵極供電、樓宇自動化HVAC系統等）。

?3. 典型應用設計?

• ?單輸出設計?（如5V/1A）：通過反饋電阻（RFB）和參考電阻（RSET）設置輸出電壓，支持二極管溫度補償（RTC）以提高精度。
• ?雙輸出設計?（如15V/-7.7V）：利用多繞組變壓器實現交叉調節，優化布局減少漏感影響。
• ?外部偏置供電?：通過變壓器輔助繞組降低輸入靜態電流，提升效率。

?4. 設計支持工具?

• ?WEBENCH? Power Designer?：提供定制化設計、仿真及布局方案。
• ?快速計算工具?：輔助選擇變壓器、電容等關鍵元件參數。

?5. 封裝與布局?

• ?8引腳WSON封裝?（4mm×4mm），需注意散熱設計，推薦通過PCB接地平面和散熱過孔優化熱性能。
• ?布局要點?：最小化高頻電流環路面積，反饋路徑短接，優先使用陶瓷電容降低ESR。

?6. 性能曲線?
文檔包含效率、負載調整率、啟動波形等實測數據，例如在24V輸入下5V輸出的效率可達86%（1A負載）。
