一款廉價的無線話筒電路,wireless Microphone
一款廉價的無線話筒電路,wireless Microphone
關鍵字：調頻話筒,無線話筒,C9018
日前，市場上銷售的一種無線話筒，價格在１０～２０元之間。該話筒調諧在８８～１０８ＭＨｚ調頻波段，發射距離３０米左右，可用任何調頻收音機接收，且收到的聲音清晰悅耳，無雜波干擾，對本地調頻電臺也無影響。本人根據該機實物，畫出了其電路圖，供廣大電子愛好者參考。
電路工作原理。 聲音通過話筒經Ｒ１、Ｃ１；Ｒ２、Ｃ２構成的高、低頻阻容濾波器耦合到三極管的基極。由于三極管的正反饋放大作用，Ｌ１、Ｃ３構成的高頻振蕩器的高頻信號經Ｃ４等效反饋到三極管基極。兩信號一同被三極管混頻形成高頻ＦＭ載波（８８～１０８ＭＨｚ），經Ｃ６傳輸到天線，由天線向周圍空間發射ＦＭ信號。
微調Ｌ１線圈的間隙，可改變ＦＭ調頻波的頻率值。使用時，在８８～１０８ＭＨｚ之間可任意選取ＦＭ的接收頻點。
元件Ｌ１的選取。 用∮０．６ｍｍ漆包線在普通圓珠筆心上繞４圈，三極管用Ｃ９０１８高頻小功率管，其他元器件可按圖中參數標識即可。
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
發布評論請先 登錄
相關推薦
熱點推薦
NFC碰一碰技術在無線話筒的應用
/s、FeliCa可達424 kbit/s）以及多種接口（SPI、I2C、RS232）和安全訪問模塊（SAM）連接，適合用于身份認證、支付、門禁及安全通信。

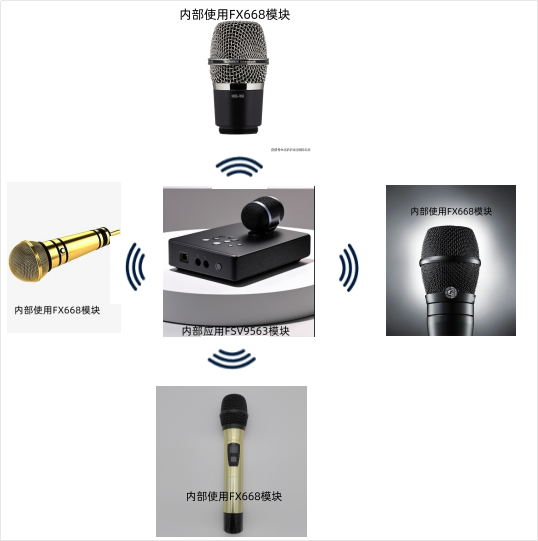

通過將兩款芯片集成到無線話筒和中控的組網
