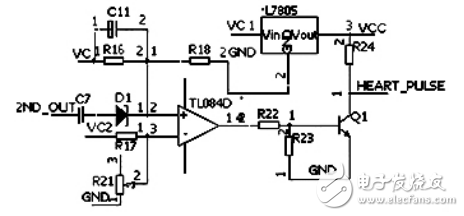

圖4是整形電路。2ND_OUT引線的心跳速率信號及信噪比足夠大（心跳速率的脈沖1～5V），經過D1的半波整形，然后經過可調比較器，最后經三極管Q1轉化為單片機電平。

　　圖4整形電路

　　2.4微處理器電路

　　最后信號由AT89C51來處理，并用LED數碼管顯示心跳速率，以AT89C51為核心的微處理器電路非常成熟，這里不再贅述。

　　3.實驗結果及討論

　　圖5給出了應用上述系統對人的心跳速率進行實際測量的結果。其中圖5（a）是信號2ND_OUT經過D1整形后的電壓信號，從圖中可以看出，這實際上是一個完整的心電信號。在一個周期的信號中，有兩個比較明顯的脈沖信號，這個脈沖特性因人而異，通過實測不同人的心電信號發現其中至少有一個脈沖信號。圖5（b）給出了HEART_PULSE的電信號，它是由圖5（a）信號經過比較器及三極管開關后得到的。該信號可以直接輸入微處理器的端口，由微處理器計算并輸出心跳速率。

　　圖5心跳速率信號圖

　　在開發上述心跳速率檢測系統的時候，有幾個關鍵的地方要特別注意：
? ? ? ? 1）LEFT_ARM、RIGHT_ARM接電容可以大大提高信噪比;在LEFT_ARM、RIGHT_ARM上的心跳速率信號主要能量在1Hz左右的頻率上，而電容是低通濾波器，能夠起到濾波和抑制噪聲的作用;選擇大電容消除掉高頻噪聲，在實驗中采用了10uF的無極性電容，效果很好;

　　2）低通濾波電路有效削弱工頻信號，提高信噪比;采用有源濾波和無源濾波相結合的方法，邊放大邊濾波，相比于放大后濾波有更好的效果;

　　3）電容隔離衰減和多級放大有利于提高信噪比;主要噪聲是50Hz的工頻信號，多級放大和濾波盡管增加了熱噪聲，但是對工頻噪聲抑制很大，當然放大級數不能無限多，最佳的級數是工頻噪聲和熱噪聲之和最小。

　　4）抑制直流信號漂移應該選用小電容隔離，這是實驗結果表明的，其原因有待進一步研究。

　　4.結論

　　本文設計并演示一種AD620芯片的心跳速率檢測系統，詳細介紹了系統各個部分的電路設計，給出了提高系統性能的方法。實驗表明該系統獲得較好的心電信號和準確的心跳速率。本文的心跳速率檢測系統抗干擾能力強，結構簡單，成本低廉。
