優勢和特點

• 易于使用
  通過一個外部電阻設置增益
  (增益范圍：1至10000)
  寬電源電壓范圍(±2.3 V至±18 V)
  具有比三運放IA設計更高的性能

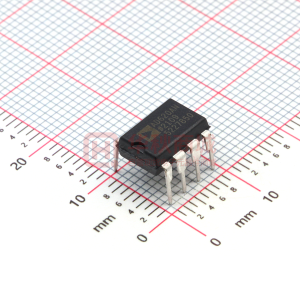

  提供8引腳DIP和SOIC封裝
  低功耗，最大電源電流為1.3 mA
• 低噪聲
  輸入電壓噪聲：9 nV/√Hz（1 kHz）
  0.28 μV p-p噪聲（0.1 Hz至10 Hz）
• 出色的直流性能(B級)
  輸入失調電壓：50 μV(最大值)
  輸入失調漂移：0.6 μV/°C(最大值)
  輸入偏置電流：1.0 nA(最大值)
  共模抑制比：100 dB(最小值，G = 10)
• 出色的交流特性
  帶寬：120 kHz (G = 100)
  0.01%建立時間：15 μs

產品詳情

AD620是一款低成本、高精度儀表放大器，僅需要一個外部電阻來設置增益，增益范圍為1至10,000。此外，AD620采用8引腳SOIC和DIP封裝，尺寸小于分立電路設計，并且功耗更低（最大電源電流僅1.3 mA），因而非常適合電池供電及便攜式（或遠程）應用。

AD620具有高精度（最大非線性度40 ppm）、低失調電壓（最大50 μV）和低失調漂移（最大0.6 μV/°C）特性，是電子秤和傳感器接口等精密數據采集系統的理想之選。它還具有低噪聲、低輸入偏置電流和低功耗特性，使之非常適合ECG和無創血壓監測儀等醫療應用。

由于其輸入級采用Super?eta處理，因此可以實現最大1.0 nA的低輸入偏置電流。AD620在1 kHz時具有9 nV/?Hz的低輸入電壓噪聲，在0.1 Hz至10 Hz頻帶內的噪聲為0.28 μV p-p，輸入電流噪聲為0.1 pA/?Hz，因而作為前置放大器使用效果很好。同時，AD620的0.01%建立時間為15 μs，非常適合多路復用應用；而且成本很低，足以實現每通道一個儀表放大器的設計。

方框圖
