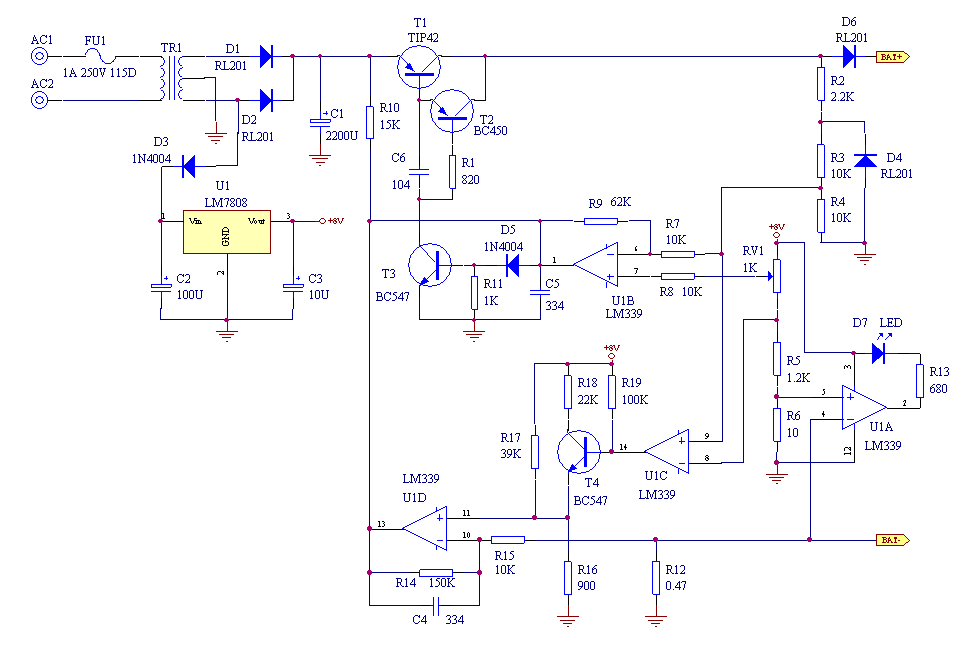

鉛酸蓄電池充電器電路原理圖如下:

因為密封鉛酸蓄電池的諸多優點，因此獲得了廣泛應用．然而密封鉛酸蓄電池的充電技術似乎不被看重，因充電方式不合理而造成電池過早報廢的情況普遍存在．有鑒于此，筆者設計制作了一款二階段恒流限壓式鉛酸電池充電器。

充電原理分析：

1.維護充電：

    當電池電壓較低時（可設定，本電路預設在9V以下），充電器工作在小電流維護充電狀態下，工作原理為U1C⑨腳（同相端）電位低于⑧腳（反相端），U1C輸出低電位，T4截止。U1D 11 腳電位約0.18V．此時充電電流約250mA（恒流電路由R14，U1D，T1B周邊外圍電路構成，恒流原理讀者請自行分析）．

2. 快速充電：

    隨著維護充電繼續，電池電壓逐漸升高，當電池電壓超過9V時，充電器轉入大電流快充模式下，U1C⑨腳（同相端）電位高于⑧腳（反相端），U1C輸出高電位，T4導通，U1D 11 腳電位約為0.48V，充電器恒定輸出約1A電流給電池充電。

3. 限壓浮充：

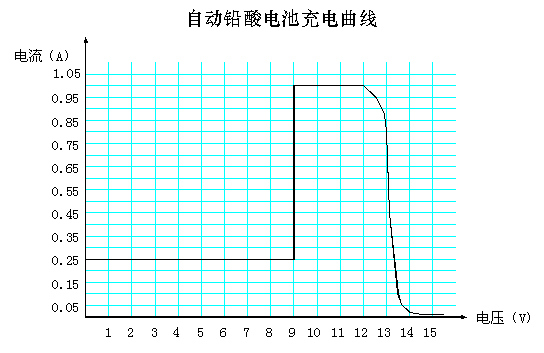

    當電池接近充足電時，充電器自動轉入限壓浮充狀態下(限壓浮充電壓設定為13.8V，如為6V蓄電池，則浮充電壓應設定為6.9V)， 此時的充電電流會由快速充電狀態下逐漸下降，至電池完全充足電后，充電電流僅為10～30mA，用以補充電池因自放電而損失的電量。

4. 保護及充電指示電路：

    本電路設有反極性保護電路，由D4，U1C，U1D，T1及外圍元件構成，當電池反接時，充電器限制輸出電流不致發生事故。充電指示由U1A，D7及外圍元件構成，充電時，D7點亮，充電器進入浮充狀態后，D7熄滅，表示充電結束。

5. 本電路略為修改電路參數即可任意調整充電電流，浮充電壓以滿足不同規格電池的需要。

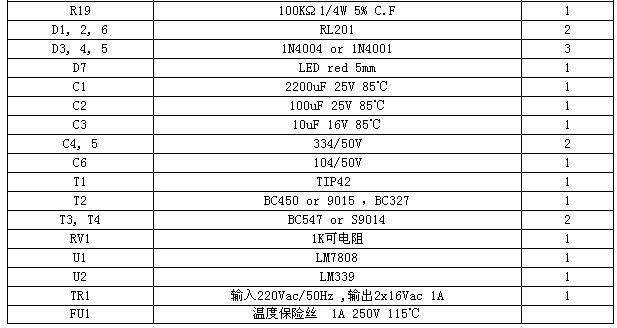

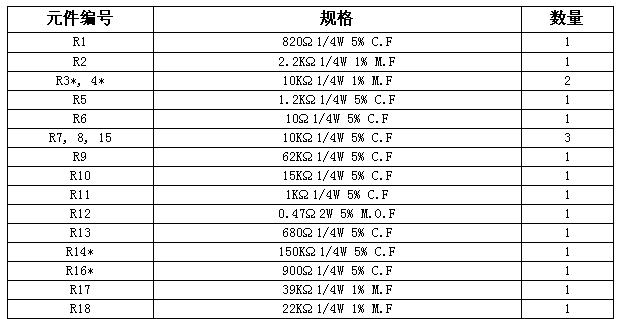

6. 物料清單如下
