變壓器空載和負載特性測試
一、實驗要求：
利用實驗室提供的測試設備，設計不同的測試方案，分別對變壓器的空載和負載特性進行測試。
二、實驗目的：
1．了解變壓器的工作特性。
2．學習變壓器參數不同的測試方法。
三、實驗設備：
1．CPLD 實驗箱，單片機實驗箱，數據采集卡。
2．三相調壓器，變壓器，萬用表。
四、原理介紹：
1．空載試驗參數測定
通過空載試驗可以求出變比k 、空載損耗0 p 和激磁阻抗m Z 。變壓器空載試驗接線圖如圖所示?？紤]到在高壓邊作空載試驗時所加電壓較高，電流較小，為了試驗安全和儀表選擇方便，一般在低壓邊加電壓，高壓邊開路。

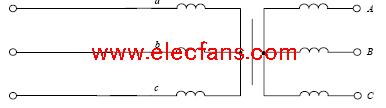

圖4-1 變壓器空載試驗接線圖
進行試驗時，高壓邊開路，低壓邊上加上額定電壓，測量副邊電壓、空載電流

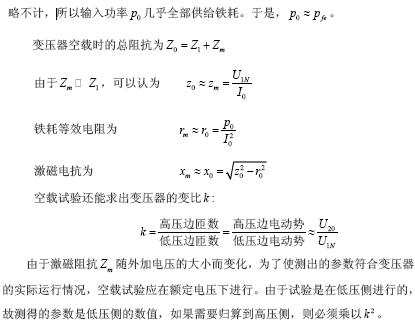

。在試驗三相變壓器時，由于三相磁路不對稱，導致三相電流不相等，此時可取三相電流的平均值作為激磁電流值?？蛰d試驗時，外加電壓和感應電動勢都達到額定值，鐵心磁密以及鐵耗也是正常運行時的數值。由于空載時的原邊只有激磁電流，它引起的銅耗可以忽

2．短路試驗參數測定

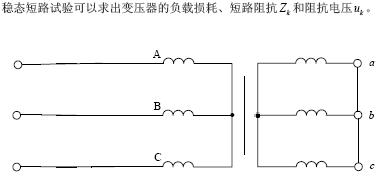

圖4-2 變壓器穩態短路試驗接線圖
變壓器穩態短路試驗接線圖如圖3-2 所示，為了便于測量，穩態短路試驗通常將高壓繞組接到電源，低壓繞組直接短路。進行試驗時，原邊通過調壓器接到電源。試驗時所加電壓必須比額定電壓低得多，以原邊電流達到或接近額定值為止。

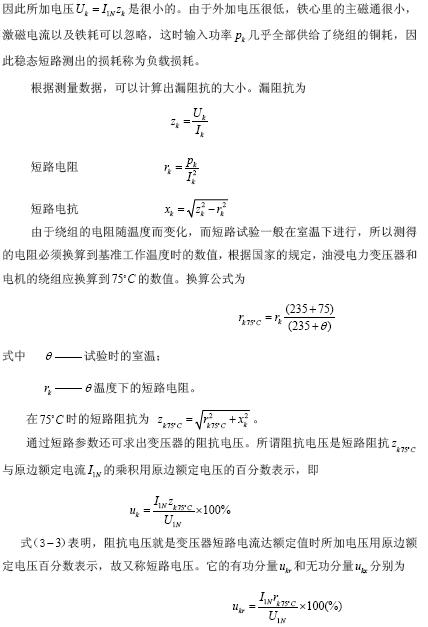

也計劃同時達到額定值，這時繞組中的銅損耗相當于額定負載時的銅耗。當副邊
短路而原邊電流為額定電流時，原邊加的電壓大小等于變壓器漏阻抗上的壓降，

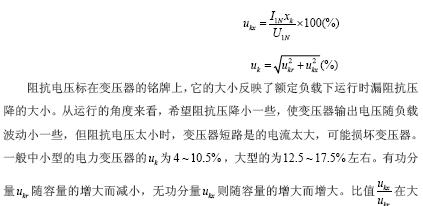

型變壓器中可達10 ~ 15%，中小型的在1~ 5%范圍內。
五．實驗要求
利用各種測試設備和軟件，分別設計不同的測試方案，對二次側空載和短路時的三相電壓電流分別進行測試并計算阻抗和變壓器繞組的電阻。

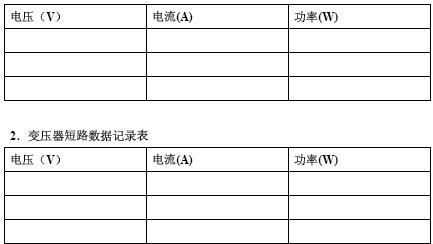

1．變壓器開路數據記錄表   2．變壓器短路數據記錄表

六、實驗報告
http://m.xsypw.cn 電子發燒友 http://bbs.elecfans.com 電子技術論壇
1．根據不同的測試方案，畫出測試原理圖，記錄數據并進行相關的計算。
2．思考題：
（1）變壓器的工作原理是什么？
（2）在測試變壓器短路和開路參數時，傳感器接入的位置有何不同？為什么？
