1.引言

　　本文的設計方案中的數字示波器是對傳統高速電子束示波器的改進，它能對被測周期信號或單次非周期信號進行一次采集與儲存，便于分析波形。

　　目前對于數字示波器已經有比較豐富的研究，但有時在開發設計中只需要中低端數字示波器即可達標。針對此本文給出了一種簡易數字示波器的制作設計方案，盡可能采用數字電路，結構簡單測量結果可靠且具高分辨率和低誤差的特點。

　　2.系統設計方案

　　本設計方案以S12單片機為主控芯片，通過程控放大電路將信號衰減放大后經TLC5510采樣送入 FIFO芯片進行緩沖存儲和整形電路，然后S12從FIFO讀取數據，進行處理后將波形和峰峰值在LCD上進行顯示，另一方面從整形電路輸入S12測頻，并將頻率顯示在液晶屏上。

　　2.1 硬件設計

　　硬件設計包括程控放大、高速AD轉換與FIFO存儲、時鐘電路和電源，整形電路與單片機處理四個電路模塊，各模塊間聯系如下：

　　2.1.1 程控放大模塊

　　程控放大的作用是對輸入信號進行衰減或放大調整，使輸出信號電壓在AD轉換器輸入電壓要求范圍內。設計采用LM6172運放組成多級運放實現信號的縮放，通過ULN2003驅動電磁繼電器，由單片機決定衰減系數。最后加上基線電壓（AD轉換器輸入中點）以調整信號幅度在AD轉換器采樣范圍內，送到AD芯片進行轉換和整形電路，分別進行AD轉換和將處理信號轉化成方波信號以便MCU測頻。

　　2.1.2 高速AD轉換與FIFO存儲模塊

　　AD轉換器將被測信號采樣并轉換成數字信號存入存儲器，決定數字示波器所能測量的最高頻率，根據乃奎斯特定理，采樣頻率至少是被測信號最高頻率的2倍才能再現出被測信號。而在數字示波器中采樣頻率至少應該是被測信號頻率的5~8倍才能還原信號的波形。為了滿足對高頻信號的采集，選用了8位TLC5510AD轉換芯片。

　　FIFO（先進先出存儲器）作為AD轉換與單片機之間的高速數據緩沖，具有3個標志引腳FF（滿標志）、HF（半滿標志）和EF（空標志）。MCU根據這三個標志，當滿時讀取數據進行處理，并禁止AD采樣時鐘，半滿時繼續采樣，空時則等待讀取數據。由于AD轉換較快，可在AD與FIFO間加入74VHC574鎖存器數據經鎖存緩沖后送入FIFO.

　　2.1.3 時鐘電路和電源模塊

　　時鐘電路為AD轉換器提供采樣時鐘信號，對于1MHz以內的信號，本設計以20MHz晶振為基準，采用計數器組成的分頻電路得到一系列不同的采樣周期，分別為20MHz、10MHz、5MHz、1MHz、500KHz、100KHz、 10KHz、1KHz和500Hz共9種，分別對應著不同的水平掃速。由單片機通過數據選擇器74F151選擇不同的采樣時鐘用于AD轉換采樣信號。

　　為達到簡單方便的目的，本設計各模塊均采用±5V電源供電，電源模塊是將220V交流電通過變壓器后經整流、濾波和穩壓轉換成±5V直流穩壓電，其中程控放大要用到運放，所以要用到±5V雙電源，其它模塊+5V穩壓源能達到要求。

　　2.1.4 整形電路與單片機處理模塊

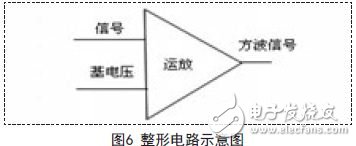

　　整形電路將經程控縮放后的信號通過運放LM6172構成的比較器變成方波信號，然后送入MCU的計數器以測得信號的頻率。

　　單片機選用飛思卡爾公司的MC9S12DG128B，具有16路AD轉換，是數字示波器的主控器件。

　　首先要通過按鍵控制程控放大衰減系數和確定AD轉換器的采樣頻率，然后用計數器模塊測量經整形信號的頻率，另一方面通過查看FIFO的標志位來禁止、讀取或等待數據，將數據進行處理后通過LCD（選用12864顯示屏）顯示，包括峰峰值和頻率。MCU與個模塊之間的控制聯系在圖1中已給出。

　　2.2 軟件設計

　　軟件設計采用飛思卡爾公司的S12系列單片機，并通過PLL將總線時鐘超頻在64M，能輕松完成信號的采集，處理和顯示等功能。

　　2.2.1 波形處理模塊

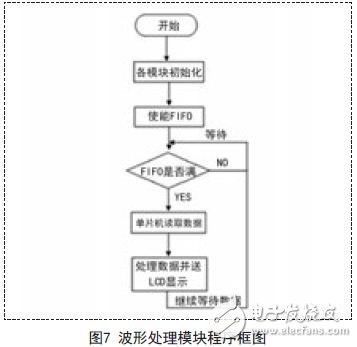

　　程序開始完成各模塊初始化后單片機首先讀取FIFO全滿信號，若判斷全滿信號為高電平則開始讀取數據，否則繼續檢測。讀取的數據通過處理，則送LCD顯示。由于LCD顯示命令耗時過長，于是在單片機內存中模擬了一塊顯示區域，當數據畫滿整個顯示內存，便將整個數據送液晶顯示，大大提高了顯示效率。

　　2.2.2 測頻模塊

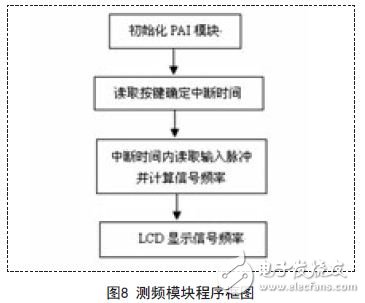

　　測頻模塊我們使用了S12單片機自帶的PAI功能。當脈沖信號輸入到相應的引腳時，脈沖累加器每檢測到一個有效邊沿，則會使相應的脈沖累加計數寄存器PACNn加1.按照一定的時間間隔讀取PACNn的值就可以知道單位時間內的脈沖數，進而可以計算出脈沖的周期。

　　3.結語

　　本文所提出的基于S12的簡易便攜式數字示波器的設計方案，該方案中設計制作的數字示波器主要是克服了同類研究開發產品的制作和操作復雜，精確度不高的的不足。盡管如此，本設計本著簡易便攜的目的，旨在制作出簡便精確的數字示波器，盡量使用數字電路，集成度高，工作過程受環境影響小，測量數據可視化。

　　測試結果表明，在1MHz的測量范圍內系統測量頻率誤差小于0.1%，信號幅值測量誤差小于1%.系統精確度較高，能滿足一般的研究開發要求，并且能夠在LCD上很好的復現被測信號。可作為嵌入式設備，在工業自動化和科研開發測量領域中有著廣泛的應用前景。
