理想情況下，第一級的輸入和最后級的輸出應設置系統的 動態范圍（信噪比）。實際上，情況可能并非如此。在正交 解調器之前放置級聯VGA不僅會給系統帶來更多增益，而 且有利于整體系統噪聲性能，只要VGA的噪聲系數低于正 交解調器，只要VGA仍具有增益，且未發生衰減。后續級 的噪聲系數通過初始VGA的增益進行分頻處理。提供VGA （相對于僅提供固定增益放大器）的另一優點是AGC環路可 經設計以調平正交解調器的輸入信號。這一限制施加于正 交解調器和任何后續級的信號電平的能力非常重要。

中頻VGA和AGC環路

中頻VGA和AGC環路功能可通過 ADL5336來實現。它具有 兩個可級聯VGA，每個VGA具有24 dB的模擬動態范圍，并 且可以通過SPI端口以數字方式改變每個VGA上的最大增 益。

為了實現信號調平AGC功能，每個 ADL5336 VGA具有平方 律檢波器，通過可編程衰減器連接到輸出。檢波器將衰減 器的輸出與63 mV rms的內部基準電壓進行比較。如果衰減 器輸出與63 mV rms基準電壓間有差異，誤差電流便會產生 并集成到CAGC電容內。AGC環路通過將DTO1/DTO2引腳連 接到GAIN1/GAIN2引腳關閉。為了使AGC環路正常工作， 將MODE引腳拉至低電平，從而產生負VGA增益斜率。

每個 ADL5336 VGA具有允許的輸入功率范圍，AGC將在此 范圍內調平至特定設定點。在該范圍以外，VGA輸出隨輸 入一起按dB遞增或遞減（假定VGA未處于壓縮狀態或信號 不在噪底內）。

IQ解調器

信號從 ADL5336 路由至 ADL5387，在此接受解調并將頻率 轉換為零中頻。 ADF4350頻率合成器可向 ADL5387提供所 需的2×LO信號（參見“常見變化”部分）；但實際測試使用信 號發生器代替 ADF4350 。

ADL5387 使用兩個雙平衡混頻器，一個用于I通道，一個用 于Q通道。提供給混頻器的LO使用2分頻正交分相器生 成。這為I和Q通道提供了0°和90°信號。 ADL5387在RF輸入 至基帶I和Q輸出之間提供約4.5 dB的轉換增益。

低通濾波器、基帶VGA和ADC驅動器

低通濾波、基帶增益和ADC驅動器功能全部使用 ADRF6510來實現。施加于 ADRF6510的信號現在具有獨立 的I和Q路徑，信號首先通過前置放大器放大，然后進行低 通濾波，以抑制任何不需要的帶外信號和/或噪聲，最后通 過VGA放大。

ADRF6510 的每個通道可分為三個級：

前置放大器

可編程低通濾波器

VGA和輸出驅動器

通過GNSW引腳，前置放大器具有6dB或12dB的用戶可選增益。低通濾波器可通過SPI端口設置為1MHz至30MHz的轉折頻率，步進為1MHz。VGA具有50dB增益范圍，增益斜率為30mV/dB。VGA增益通過GAIN引腳控制，GNSW引腳被拉低時范圍可為0.5dB至+45dB，GNSW引腳被拉高時范圍可為+1dB至+51dB。輸出驅動器能夠?qū)?.5Vpp差分電壓驅動至1k負載內，同時保持高于60dBc的HD2和HD3。

可施加于低通濾波器同時仍在 ADRF6510內保持可接受的HD電平的最大CW信號為2Vpp。如果存在較大帶外干擾源且可能造成 ADL5387 和/或ADRF6510的輸入過載，帶外干擾源（及所需的帶內信號）可通過 ADL5336VGA予以衰減。 一旦帶外干擾源被ADRF6510的低通濾波器抑制，所需信號可使用XAMPVGA（緊隨 ADRF6510的濾波器）放大。

ADRF6510發出的IQ信號可施加于適當?shù)?a href="http://m.xsypw.cn/tags/模數轉換器/" target="_blank">模數轉換器（ADC），例如AD9248。

測量結果

4-QAM、5 MSPS調制信號被施加于ADL5336的輸入。有關測試設置的更多信息，請參見“電路評估和測試”部分。

EVM衡量數字發射機或接收機的性能質量，反映幅度和相位誤差所導致的實際星座點與理想位置的偏差。如圖2所示。

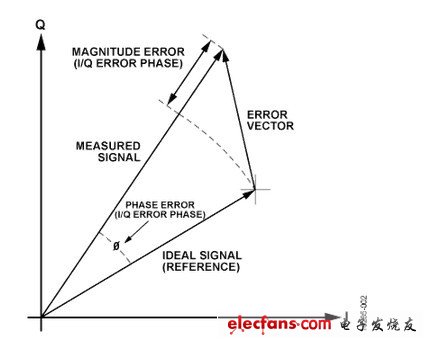

圖2. EVM圖

圖3顯示了系統EVM與ADL5336輸入功率的關系，VGA上的最大增益針對VGA1和VGA2分別設置為15.2dB和19.5dB。

測試了數個AGC設定點組合。圖4也是系統EVM與ADL5336輸入功率的關系；不過VGA的增益分別設置為9.7dB和13.4dB。測試了相同的AGC設定點組合。

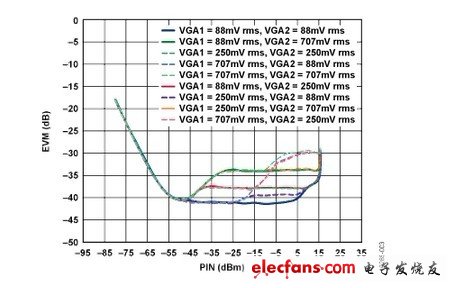

圖3. 系統EVM，數字VGA增益=11

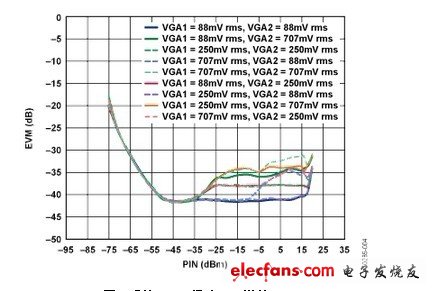

圖4. 系統EVM，數字VGA增益=00

圖3和圖4說明，施加于 ADRF6510 的信號電平必須保持足 夠低以免壓縮輸入級和/或?yàn)V波器。在最高AGC設定點 （500mVrms和707mVrms）， ADL5387IQ解調器的輸入開始?jí)嚎s并給EVM造成額外下降。當AGC設定點位于最低點 （88mVrms）時，可實現最佳EVM。當設定點為250mVrms 時，EVM已經開始下降。

圖5比較了 ADL5336VGA上的最小和最大數字增益設置（VGA 均設置為增益代碼11或增益代碼00）間的EVM，此時VGA1 和VGA2設定點分別為250 mVrms和88 mVrms。

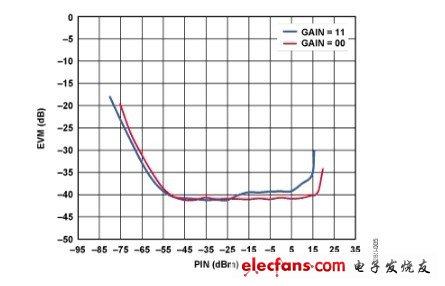

圖5. 系統EVM，VGA1設定點=250MVRMS，VGA2設定點=88MVRMS

對于給定AGC設定點，當最大增益代碼為11時，從VGA2 至VGA1的切換在VGA2超出增益范圍后發生；因此，施加 于 ADRF6510 的信號電平繼續增加（同時EVM下降），直至 VGA1到達設定點。一旦VGA1到達設定點，EVM再次變 平；因此施加于 ADRF6510 的信號電平在大約5 dBm的輸入 功率下不會變化，除非VGA1超出增益范圍。當最大增益 代碼設置為00時，VGA均可提供更多衰減，因此允許VGA2偏移動態范圍，以免在輸入功率低至與最大增益代 碼為11時相同的情況下到達設定點。這樣VGA2可在較高 輸入功率下保持在設定點，使VGA2至VGA1的切換可發生 在VGA2超出增益范圍之前。這樣就能確保施加于 ADRF6510的信號電平保持在恒定值，直至到達輸入功率 范圍最高點。

圖6比較了 ADL5336 VGA上的最小和最大數字增益設置（VGA 均設置為增益代碼11或增益代碼00）間的EVM；不過VGA1 和VGA2設定點分別為707mVrms和88mVrms。

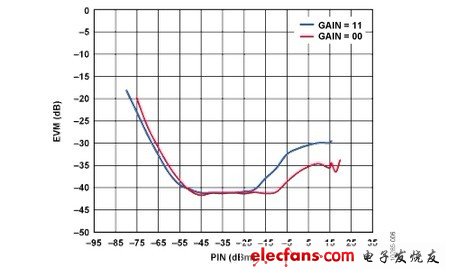

圖6. 系統EVM，VGA1設定點=707MVRMS，VGA2設定點=88MVRMS

圖6中的動態特性與圖5相同，只不過更為夸張。當最大增 益代碼為00時，VGA2在約-40dBm的輸入功率下到達設定點。其保持設定點至約-10dBm，此時VGA1尚未到達707mVrms的設定點。除非輸入功率約為0dBm，并且EVM開始略微變平，否則VGA1不會到達設定點。當最大增益設置為11時，相同情況再次發生；不過，VGA2僅保持設定點至大約-20dBm，因?yàn)樵贌o(wú)更多增益可用于獲得規定的設定點。

常見變化

系統和頻率合成器

為 ADL5387提供2XLO的信號發生器可被寬帶頻率合成器取 代，例如 ADF4350，該器件集成了VCO。 ADF4350 屬于一個頻率合成器系列，該系列具有135MHz至4350MHz的寬 頻率范圍，且具有變化的相位噪聲和輸出功率指標，因此很容易找到符合應用所需規格的器件。

系統和ADC

為系統添加ADC以對 ADRF6510的I和Q信號進行采樣正是完善模擬信號鏈自然演化的結果。雙通道ADC，例如 AD9248，提供14位分辨率，且采用20MSPS、40MSPS或65MSPS采樣速率。建議在 ADRF6510 和 AD9248 的輸出之間放置抗混疊濾波器。抗混疊濾波器設計示例請參考 ADRF6510 數據手冊。

ADRF6510 輸出共模電壓考慮因素

ADRF6510 輸出共模電壓可在1.5V至3.0V范圍內調節，且不會損失驅動能力。許多現代ADC的輸入共模電壓小于1.5V。 將VOCM引腳驅動至小于1.5 V的輸出共模電壓使ADRF6510 的失真性能開始下降；但器件在小于1.5 V的共模電平下仍可工作。為了保持失真性能，可能需要直流電平轉換電 路，或者可使用具有較低共模電壓的集成式濾波器和VGA器件，例如ADRF6516。

電路評估與測試

需要/使用的設備

信號發生器包括：

Agilent E4438C vector signal generator

AgilentE4438C矢量信號發生器

基帶信號捕獲器件有

AgilentDSO90604A示波器

EVM運算器件包括：

Agilent89600VSA軟件

運行WindowsXP的PC，通過USB電纜連接到示波器

電源包括：

±5V電源除 AD8130電路板需要±5V外，所有電路板均需要+5V

評估板包括：

ADL5336-EVALZ （需要一個）

ADL5387-EVALZ （需要一個）

ADRF6510-EVALZ （需要一個）

AD8130-EBZ （需要兩個）

開始使用

要使用 ADL5336和 ADRF6510，需要評估軟件來控制每個器件的各個方面。此軟件可在工具、軟件和仿真模型鏈接中的各個產品網頁上找到。

下載和安裝軟件后，將USB電纜從電腦連接到評估板，然后針對需要控制的器件運行軟件。

功能框圖

圖7顯示了用于測試接收鏈的測試設置的功能框圖。 ADL5336評估板僅允許單端輸入和輸出。 ADL5387板上的RF輸入也是如此。矢量信號發生器上的RF輸出端口僅為單端；因此，發生器與 ADL5336的輸入之間需要巴倫。如圖7 所示，直至 AD8130差動放大器的其余信號路徑均為差分。 由于示波器僅允許對單端信號進行采樣，同時受VSA軟件控制，因此需要差分轉單端轉換。

設置與測試

接收機測試設置的第一步是開啟所有測試設備。測試設備預熱時，電路板必須正確配置以便在信號鏈內正常使用。

在 ADL5336上，應確保安裝0w跳線電阻，將VGA1輸出連接到VGA2輸入。

在ADL5387電路板上，旁路輸出巴倫以在ADL5387和ADRF6510之間構建完整的差分、直流耦合信號路徑。

在 ADRF6510電路板上，執行下列操作：

旁路輸入和輸出巴倫

在輸出信號線路上放置1k差分輸出負載（每個輸出路徑上放置兩個接地的500電阻就足夠了）

用1μF電容取代普通COFS電容

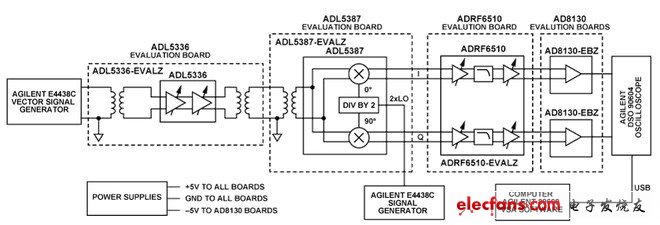

圖7. 測試直接變頻接收機的功能框圖

收集評估板并將所有信號路徑連接在一起，如圖7所示。將所有電路板連接到+5V，同時將兩個 AD8130板連接到-5V。請確保電源電流與期望值一致。

如圖7所示，完成下列連接：

將矢量信號發生器的單端、50輸出連接到 ADL5336評估板的INPUT1。

將AD8130的I信號路徑輸出連接到示波器上的輸入1，并將AD8130的Q信號路徑輸出連接到示波器的輸入3。

將USB電纜從PC連接到示波器。

將信號發生器的RF端口連接到ADL5387評估板的LO輸入。

在AgilentE4438C信號發生器上，執行下列操作：

將頻率設置為400MHz

將幅度設置為0dBm

接通RF端口

在AgilentE4438C矢量信號發生器上，執行下列操作：

將RF載波頻率設置為200MHz

接通RF端口

接通RF端口

接通矢量信號發生器內部的定制ARB

將信號設置為4-QAM，符號速率設置為5MSPS，脈沖整形濾波器值設置為0.35

在PC上，啟動Agilent89600VSA軟件。在VSA軟件中，執行下列操作：

接通數字解調器

將輸入設置為I+jQ選項

將頻率設置為0Hz，符號速率設置為5MSPS，值設置為0.35

矢量信號發生器上的信號指標必須匹配VSA軟件上的指標。軟件啟動后，應顯示IQ星座圖窗格和頻譜窗格。在VSA軟件中通過下列步驟添加信息窗口：

點擊顯示

點擊布局

選擇柵格2×2

默認情況下，已經顯示的其他兩個窗格應為誤差矢量與時間和信息窗口：符號/誤差。如果并非如此，執行下列操作

雙擊任意窗格的標題

在出現的窗口中選擇符號/誤差

符號/誤差窗格提供許多結果，包括EVM。軟件應鎖定在信號上，并報告EVM數值。

AGC設定點、最大增益和濾波器帶寬全部可采用個別器件的各控制軟件來設置。ADL5336輸入端的功率控制可通過矢量信號分析儀上的功率掃描完成。從?80dBm掃描至幾乎+16dBm，以便在此測試設置下測試接收機。 ADRF6510上的增益始終設置為實現1.5Vp-p差分輸出電平，假定有足夠的增益可用。某些情況下，對于極小的信號電平，ADRF6510無足夠的增益來到達1.5Vp-p差分電平。
