TMP100 具有 I2C/SMBus 接口的 ±1°C 溫度傳感器

數據:

描述

TMP100和TMP101器件是數字溫度傳感器,適用于負溫度系數(NTC)和正溫度系數(PTC)熱敏電阻更換。這些器件的典型精度為±1°C,無需校準或外部元件信號調理。設備溫度傳感器是高度線性的,不需要復雜的計算或查找表來獲得溫度。片上12位ADC的分辨率低至0.0625°C。這些器件采用6引腳SOT-23封裝。

TMP100和TMP101器件具有SMBus,2線和I 2 C接口兼容性。 TMP100設備允許一條總線上最多八個設備。 TMP101器件提供SMBus報警功能,每條總線最多三個器件。

TMP100和TMP101器件是各種通信,計算機,消費類,環境,工業和儀器儀表應用中擴展溫度測量的理想選擇。

指定了TMP100和TMP101器件適用于-55°C至125°C的溫度范圍。

特性

  • 數字輸出:SMBus™,雙線和I 2 C接口兼容性
  • 分辨率:9至12位,用戶可選擇
  • 準確度:
    • ±1°C(典型值)-55°C至125°C
    • ± 2°C(最大值)-55°C至125°C
  • 低靜態電流:45μA,0.1μA待機
  • 寬電源范圍:2.7 V至5.5 V
  • TMP100具有兩個地址引腳
  • TMP101具有一個地址引腳和一個ALERT引腳

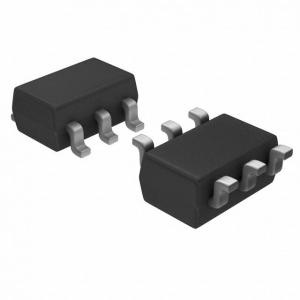

  • 6引腳SOT-23封裝

參數 與其它產品相比 數字溫度傳感器


Interface
Local Sensor Accuracy (Max) (+/- C)
Temp Resolution (Max) (bits)
Operating Temperature Range (C)
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
Addresses
Rating
Package Group
Package Size: mm2:W x L (PKG)
Iq (Typ) (uA)
TMP100 LM73 TMP101
I2C, SMBus, 2-Wire     I2C, SMBus, 2-Wire     I2C, SMBus, 2-Wire
2     1     2
12     14     12
-55 to 125     -40 to 150     -55 to 125
2.7     2.7     2.7
5.5     5.5     5.5
45     320     45
75     550     75
Configurable Resolution
One-Shot Conversion
Shutdown
Configurable Resolution
Programmable Alert
One-Shot Conversion
Shutdown
UL Recognized
Configurable Resolution
Programmable Alert
Fault Queue
One-Shot Conversion
Shutdown
8     6     3
Catalog     Catalog     Catalog
SOT-23     SOT-23-THIN     SOT-23
6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)     6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN)     6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
45     320     45

方框圖 (1)
