INA118 精密低功耗儀表放大器

描述

INA118是一款低功耗，通用型儀表放大器，具有出色的精度。該器件采用多功能3運放設計，體積小巧，是各種應用的理想選擇。電流反饋輸入電路即使在高增益（G = 100時為70 kHz）時也能提供寬帶寬。

單個外部電阻可將任何增益設置為1至10000.內部輸入保護可承受高達±40的增益V無損壞。

INA118經過激光調整，適用于低失調電壓（50μV），漂移（0.5μV/°C）和高共模抑制（G = 1000時為110 dB）。 INA118采用低至±1.35 V的電源供電，靜態電流僅為350μA，非常適合電池供電系統。

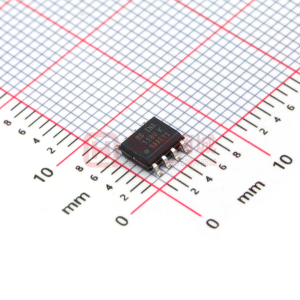

INA118采用8引腳塑料DIP和SO -8表面貼裝封裝，額定溫度范圍為-40°C至+ 85°C。

?
Number of Channels (#)
Vs (Min) (V)
Vs (Max) (V)
CMRR (Min) (dB)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Max) (uV/C)
Input Bias Current (+/-) (Max) (nA)
Noise at 1kHz (Typ) (nV/rt(Hz))
Iq (Typ) (mA)
Bandwidth at Min Gain (Typ) (MHz)
Gain (Min) (V/V)
Gain (Max) (V/V)
Gain Error (+/-) (Max) (%)
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Noise at 0.1 Hz - 10 Hz (Typ) (uVpp)
Gain Non-Linearity (+/-) (Max) (%)
?

INA118
1 ? ?
2.7 ? ?
36 ? ?
107 ? ?
50 ? ?
0.5 ? ?
5 ? ?
10 ? ?
0.35 ? ?
0.8 ? ?
1 ? ?
10000 ? ?
1 ? ?
-40 to 85 ? ?
PDIP SOIC ? ?
See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
0.28 ? ?
0.002 ? ?
