TPS40060和TPS40061是高壓，寬輸入（10 V至55 V）同步，降壓轉換器。
該系列器件具有設計靈活性和各種用戶可編程功能，包括：軟啟動，UVLO，工作頻率，電壓前饋，高端電流限制和環路補償。這些器件也可與外部電源同步。

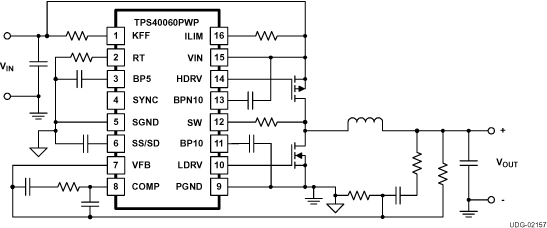

TPS40060和TPS40061采用MOSFET柵極驅動器，用于外部P溝道高側和N溝道同步整流器（SR）MOSFET。柵極驅動邏輯采用反交叉傳導電路，以防止同時進行高端和同步整流傳導。
PowerPAD是德州儀器公司的商標。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Number of Phases |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| Control Mode |
| ? |
| TPS40060 |
|---|
| 10 ? ? |
| 55 ? ? |
| 0.7 ? ? |
| 45 ? ? |
| 10 ? ? |
| 1 ? ? |
| 1 ? ? |
| 100 ? ? |
| 1000 ? ? |
| 1.5 ? ? |
| Enable Frequency Synchronization Synchronous Rectification ? ? |
| 98 ? ? |
| -40 to 85 ? ? |
| Catalog ? ? |
| HTSSOP ? ? |
| Voltage Mode ? ? |
