LM2742 具有可調節軟啟動的 2.2-16V、電壓模式同步降壓控制器

數據： LM2742 N-Chan FET Synch Buck Reg Cntrlr for Low Output Voltages 數據表

描述

LM2742是一款高速，同步，開關穩壓控制器。它旨在控制0.7A至20A的電流，轉換效率高達95％。通過電源良好標志，可調軟啟動和輸出使能功能實現上電和下電排序。 LM2742采用低電流5V偏置工作，可以從1V轉換為16V電源軌。該器件采用固定頻率，電壓模式，PWM控制架構，開關頻率可通過設置外部電阻的值在50kHz至2MHz范圍內調節。通過監測低端MOSFET的導通電阻上的壓降來實現電流限制，這使得導通時間大約為40ns，這是業界最好的之一。廣泛的工作頻率使電源設計人員能夠靈活地微調元件尺寸，成本，噪聲和效率。自適應，非重疊MOSFET柵極驅動器和高端自舉結構有助于進一步提高效率。高端功率FET漏極電壓可以為1V至16V，輸出電壓可調低至0.6V。

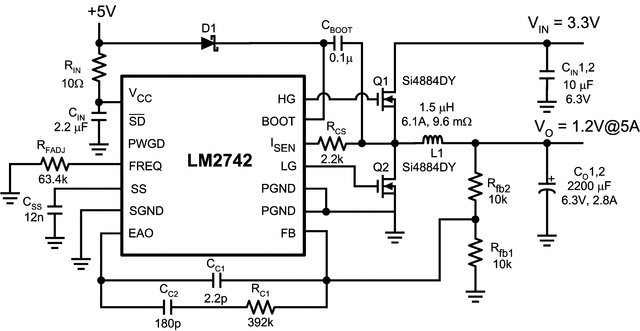

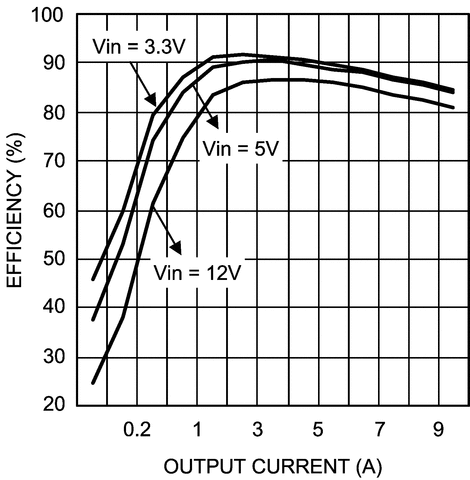

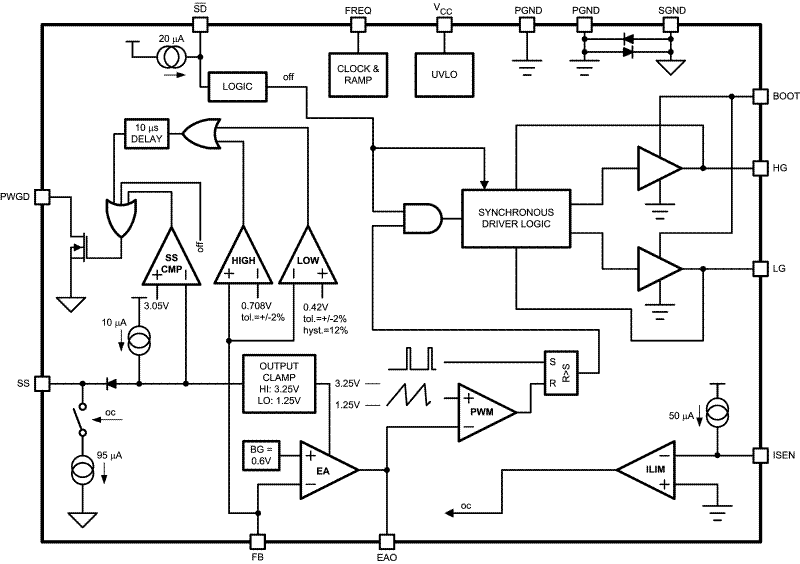

特性

輸入功率從1V到16V
輸出電壓可調低至0.6V
電源良好標志，可調節軟啟動和輸出使能，便于電源排序
參考準確度：1.5％（0°C-125°C）
無感屏電阻限流
軟啟動
開關頻率從50 kHz到2 MHz
40ns典型最短導通時間
TSSOP-14封裝

所有商標均為其各自所有者的財產。

參數與其它產品相比?降壓控制器（外部開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

LM2742	LM2737	LM2743	LM2745
2.2 ? ?	2.2 ? ?	2.2 ? ?	1 ? ?
16 ? ?	16 ? ?	16 ? ?	14 ? ?
0.6 ? ?	0.6 ? ?	0.6 ? ?	0.6 ? ?
13.5 ? ?	13.5 ? ?	13.5 ? ?	12 ? ?
20 ? ?	20 ? ?	20 ? ?	20 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
50 ? ?	50 ? ?	50 ? ?	250 ? ?
2000 ? ?	2000 ? ?	1000 ? ?	1000 ? ?
1.5 ? ?	1.5 ? ?	1.5 ? ?	1.7 ? ?
Enable Power Good Synchronous Rectification ? ?	Enable ? ?	Enable Power Good Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?
90 ? ?	90 ? ?	80 ? ?	86 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
TSSOP ? ?	TSSOP ? ?	TSSOP ? ?	TSSOP ? ?
Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?	Voltage Mode ? ?
