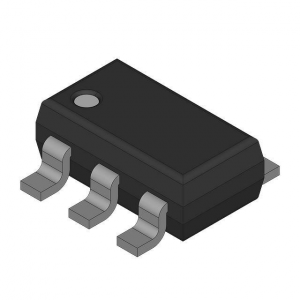

LM2842 采用超薄 SOT-23 封裝的 600 mA 最高 42V 輸入降壓 DC/DC 穩壓器

數據:

描述

LM284x和LM284x-Q1器件是PWM直流/直流降壓穩壓器。該器件具有4.5V至42V的輸入范圍,適合各種應用(例如,從非穩壓源進行電源調節)。它們具有低R DSON (典型值0.9Ω)內部開關,可實現最大效率(典型值85%)。此外,它們還具有可通過結合使用關斷> SHDN )引腳和外部RC電路來執行軟啟動,從而方便用戶根據特定應用調整軟啟動時間。

經過優化后,LM2840和LM2840-Q1的負載電流高達100mA ,LM2841和LM2841-Q1的負載電流高達300mA,而LM2842和LM2842-Q1的負載電流高達600mA。它們都具有0.765V的標稱反饋電壓。

此器件還提供其它功能,例如熱關斷,V IN 欠壓鎖定和柵極驅動欠壓鎖定.LM284x和LM284x-Q1均采用低厚度SOT-6L封裝。

特性

  • LM2840-Q1,LM2841-Q1和LM2842-Q1符合汽車應用要求
  • 具有符合AEC-Q100測試指導的以下結果:
    • 器件溫度1級:-40°C至125°C的環境工作溫度范圍
    • 器件人體放電模式(HBM)靜電放電(ESD)分類等級2
  • 輸入電壓范圍:4.5V至42V
  • 100mA,300mA和600mA的輸出電流選項
  • 0.765V反饋引腳電壓
  • 550kHz(X)或1.25MHz(Y)開關頻率
  • 低關斷I Q :16μA(典型值)
  • 短路保護
  • 內部補償
  • 軟啟動電路
  • 小型總體解決方案尺寸(SOT-6L封裝)
  • 使用LM2840并借助WEBENCH ?電源設計器創建定制設計方案

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器 (集成開關)

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
LM2842 LM2840 LM2841 LM2842-Q1
4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
42 ? ? 42 ? ? 42 ? ? 42 ? ?
0.765 ? ? 0.765 ? ? 0.765 ? ? 0.765 ? ?
34 ? ? 34 ? ? 34 ? ? 34 ? ?
0.6 ? ? 0.1 ? ? 0.3 ? ? 0.6 ? ?
1 ? ? 1 ? ? 1 ? ? 1 ? ?
950 ? ? 950 ? ? 950 ? ? 950 ? ?
1500 ? ? 1500 ? ? 1500 ? ? 1500 ? ?
1.3 ? ? 1.3 ? ? 1.3 ? ? 1.3 ? ?
Enable ? ? Enable ? ? Enable ? ? Enable ? ?
Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
94 ? ? 94 ? ? 94 ? ? 94 ? ?
-40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ?
SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ?
