TPS54627是一款自適應接通時間D-CAP2模式同步降壓轉換器.TPS54627可幫助系統設計人員通過一個成本有效，低組件TPS54627的主控制環路使用D-CAP2模式控制，此控制方式在無需外部補償組件的情況下提供快速瞬態響應。 TPS54627的專有電路還使該器件可采用諸如高分子有機半導體固體電容器（POSCAP）或高分子聚合物電容器（SP-CAP）等低等效串聯電阻（ESR）輸出電容器，以及超低ESR陶瓷電容器。該器件的工作輸入電壓介于4.5V至18V VIN之間。輸出電壓可在0.76V與5.5V之間進行設定。該器件還特有一個可調軟啟動時間.TPS54627采用8引腳DDA封裝，并針對在-40°C到85°C的工作溫度范圍內的運行而設計。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS54627 | TPS54227 | TPS54228 | TPS54327 | TPS54328 | TPS54427 | TPS54428 | TPS54628 | TPS56428 | TPS56528 |
|---|---|---|---|---|---|---|---|---|---|
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? |
| 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.6 ? ? | 0.76 ? ? |
| 5.5 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 6 ? ? | 2 ? ? | 2 ? ? | 3 ? ? | 3 ? ? | 4 ? ? | 4 ? ? | 6 ? ? | 4 ? ? | 5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 650 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? |
| 650 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? |
| 0.95 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.95 ? ? | 0.95 ? ? | 0.95 ? ? | 0.25 ? ? | 0.25 ? ? |
| Enable Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? |
| D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | Current Mode ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? |
| 85 ? ? | 90 ? ? | 90 ? ? | 90 ? ? | 90 ? ? | 95 ? ? | 95 ? ? | 85 ? ? | 85 ? ? | 85 ? ? |
| -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SO PowerPAD ? ? | SO PowerPAD VSON ? ? | SO PowerPAD SOIC VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD ? ? | SO PowerPAD VQFN ? ? | SO PowerPAD ? ? |

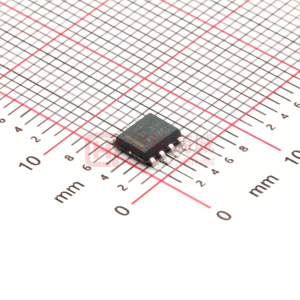

型號：TPS54627DDAR 封裝：HSOIC8_150MIL_EP
品牌：TI 描述：功能類型：降壓型 輸出類型：可調 輸入電壓：4.5~18V 輸出電壓：0.76~5.5V 輸出電流(最大值)：6A
金額：￥1.41250
