數據： TPS54202H 4.5V 至 28V 輸入、2A 輸出、 同步降轉換器 數據表 (Rev. A)
TPS54202H是一款輸入電壓范圍為4.5V至28V的2A同步降壓轉換器。該器件包含兩個集成式開關場效應應晶體管（ FET）并且具備內部回路補償和5ms內部軟啟動功能，可降低組件數。
通過集成MOSFET并采用SOT-23封裝，TPS54202H獲得了高功率密度，并且在印刷電路板（PCB） ）上的占用空間非常小。
高級Eco-mode實現可最大限度地提高輕負載效率并降低功率損耗。
高側MOSFET上的逐周期電流限制功能可在過載條件下保護轉換器并通過防止電流失控的低側MOSFET續流電流限制功能實現功能增強。當過流持續時間超出預設時間時，將觸發斷續模式保護功能。
< /DIV>
所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS54202 | TPS54302 | TPS54308 | TPS54335A | TPS54336A |
|---|---|---|---|---|
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 28 ? ? | 28 ? ? | 28 ? ? | 28 ? ? | 28 ? ? |
| 0.6 ? ? | 0.6 ? ? | 1 ? ? | 0.8 ? ? | 0.8 ? ? |
| 26 ? ? | 26 ? ? | 26 ? ? | 25 ? ? | 25 ? ? |
| 2 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 390 ? ? | 290 ? ? | 350 ? ? | 50 ? ? | 340 ? ? |
| 590 ? ? | 510 ? ? | 350 ? ? | 1500 ? ? | 340 ? ? |
| 0.04 ? ? | 0.04 ? ? | 0.3 ? ? | 0.6 ? ? | 0.6 ? ? |
| Enable Light Load Efficiency Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ? | Enable Light Load Efficiency Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ? | Enable Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ? | Enable Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ? |
| Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 90 ? ? | 90 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 150 ? ? | -40 to 150 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? |

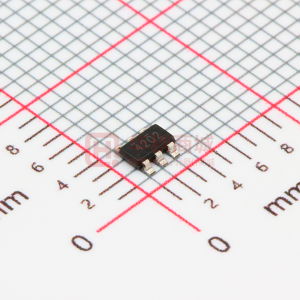

型號：TPS54202DDCR 封裝：SOT23-6
品牌：TI 描述：IC REG BUCK ADJ 2A SYNC SOT23-6
金額：￥0.62833
