LM2585 SIMPLE SWITCHER? 寬輸入電壓 4V 至 40V、3A 降壓反激式穩壓器

數據： LM2585 SIMPLE SWITCHER? 3A 回掃式穩壓器數據表 (Rev. E)

描述

LM2585系列穩壓器是專為回掃，升升（升壓）和正激轉換器應用而設計的單片集成電路。此器件有4個不同的輸出電壓型號：3.3V，5.0V，12V和電壓可調。

這些穩壓器所需外圍元件最少，性價比高，而且簡單易用。數據表中包含了升升型穩壓器和回掃式穩壓器的典型電路。同時還給出了元件的選型指南，包括二極管，電容器，一系列標準電感器以及與這些開關穩壓器配合工作的回掃式變壓器。

電源開關是一個可承受65V電壓的3.0A NPN器件。為電源開關提供保護的包括限流和限熱電路以及一個欠壓鎖定電路。此集成電路包含一個100 kHz固定頻率內部振蕩器，其允許使用小型磁性元件。輸出負載瞬和逐周期限流在規定輸入電壓和輸出負載的情況下，供電系統可保證＆安培; plusmnp4％的輸出電壓容差

特性

僅需極少量外圍元件
一系列標準電感器和變壓器
3.0A ，65V的NPN輸出開關
寬廣的輸入電壓范圍：4V至40V
電流工作模式可改善瞬態響應，線路調節和限流性能
100 kHz開關頻率
內部軟啟動功能降低了啟動中的浪涌電流
限流，欠壓鎖定和熱關斷可保護輸出晶體管

參數與其它產品相比?升壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Typ) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM2585	LM2586	LM2587	LM5000
4 ? ?	4 ? ?	4 ? ?	3.1 ? ?
40 ? ?	40 ? ?	40 ? ?	40 ? ?
1.23 ? ?	1.23 ? ?	1.23 ? ?	1.259 ? ?
60 ? ?	60 ? ?	60 ? ?	75 ? ?
4 ? ?	4 ? ?	6.5 ? ?	2 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
85 ? ?	75 ? ?	85 ? ?	300 ? ?
115 ? ?	125 ? ?	115 ? ?	1300 ? ?
11 ? ?	11 ? ?	11 ? ?	2.1 ? ?
?	Enable Frequency Synchronization ? ?	N/A ? ?	Enable ? ?
98 ? ?	98 ? ?	98 ? ?	90 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?

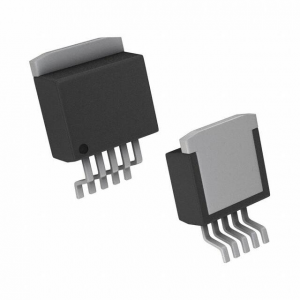

DDPAK/TO-263 TO-220 ? ?	DDPAK/TO-263 TO-220 ? ?	DDPAK/TO-263 TO-220 ? ?	TSSOP WSON ? ?
