      TPS564208 4.5V 至 17V 輸入、4A 輸出、同步降壓轉換器

      數據：

      描述

      TPS564208是一款采用SOT-23封裝的簡單易用型4A同步降壓轉換器。

      該器件經過優化

      這些開關模式電源（SMPS）器件采用D-CAP2模式控制，能夠提供快速瞬態響應，并且在無需外部補償組件的情況下支持諸如高分子聚合物等低等效串聯電阻（ESR）輸出電容以及超低ESR陶瓷電容器。

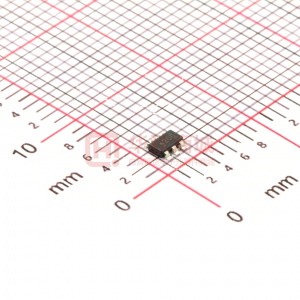

      TPS564208采用6引腳1.6毫米×2.9毫米SOT（DDC）封裝，額定結溫范圍為-40°C至125°C。

      特性

      • TPS564208具有50mΩ和22mΩ集成場效應晶體管（FET）的4A轉換器
      • D-CAP2?模式控制，具有快速動態響應特性
      • 輸入電壓范圍：4.5V至17V
      • 輸出電壓范圍：0.76V至7V
      • 連續電流模式
      • 560kHz開關頻率
      • 低關斷電流（小于10μA）
      • 1.6％反饋電壓精度（25°C）
      • 從預偏置輸出電壓中啟動
      • 逐周期過流限制
      • 斷續模式過流保護
      • 非鎖存欠壓保護（UVP）和熱關斷（TSD ）保護
      • 固定軟啟動時間：1.0ms
      • 結合使用TPS564208和WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS564208 TPS561208 TPS562201 TPS562208 TPS562209 TPS562219A TPS563201 TPS563208 TPS563209 TPS563219A TPS563249 TPS564201 TPS565201 TPS565208
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.6 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 5.5 ? ? 7 ? ? 7 ? ? 7 ? ? 5.5 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ?
      4 ? ? 1 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 4 ? ? 5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      500 ? ? 580 ? ? 580 ? ? 580 ? ? 650 ? ? 650 ? ? 580 ? ? 580 ? ? 650 ? ? 650 ? ? 1400 ? ? 500 ? ? 400 ? ? 500 ? ?
      600 ? ? 580 ? ? 580 ? ? 580 ? ? 650 ? ? 650 ? ? 580 ? ? 580 ? ? 650 ? ? 650 ? ? 1400 ? ? 600 ? ? 600 ? ? 500 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.65 ? ? 0.65 ? ? 0.4 ? ? 0.4 ? ? 0.65 ? ? 0.65 ? ? 0.26 ? ? 0.4 ? ? 0.4 ? ? 0.6 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Over Current Protection
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP3 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? ? 80 ? ? 80 ? ? 80 ? ?
      -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ?
