數據： LMR16010 SIMPLE SWITCHER? 60V、1A 降壓轉換器（IQ 為 40μA） 數據表 (Rev. A)
LMR16010是一款集成高側MOSFET的60V，1A SIMPLE SWITCHER降壓穩壓器。該器件具有4.3V至60V的寬輸入電壓范圍，適用于從工業到汽車各類應用中非穩壓電源的電源調節。該穩壓器在休眠模式下的靜態電流為40μA，非常適合電池供電類系統。并且在關斷模式下具有1μA的超低電流，可進一步延長電池使用壽命。該穩壓器的可調開關頻率范圍較寬，這使得效率或外部元件尺寸能夠得到優化。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。并且還能夠以最大限度減少器件的外部元件數。精密使能輸入簡化了穩壓器控制和系統電源排序。此外，該器件還內置多種保護特性：逐周期電流限制保護，應對功耗過大的熱感測和熱關斷保護以及輸出過壓保護。
LMR16010采用帶有外露焊盤的8引腳HSOIC封裝，用于實現低熱阻
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| LMR16010 | LMR16020 | LMR16030 |
|---|---|---|
| 4.3 ? ? | 4.3 ? ? | 4.3 ? ? |
| 60 ? ? | 60 ? ? | 60 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? |
| 50 ? ? | 50 ? ? | 50 ? ? |
| 1 ? ? | 2 ? ? | 3 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? |
| 200 ? ? | 200 ? ? | 200 ? ? |
| 2500 ? ? | 2500 ? ? | 2500 ? ? |
| 0.04 ? ? | 0.04 ? ? | 0.04 ? ? |
| Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Tracking UVLO Adjustable ? ? | Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Tracking UVLO Adjustable ? ? |
| Current Mode ? ? | Current Mode ? ? | Current Mode ? ? |
| 98 ? ? | 98 ? ? | 98 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? |

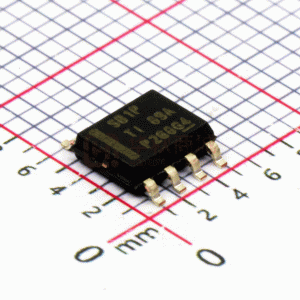

型號：LMR16010PDDAR 封裝：HSOIC8_150MIL_EP
品牌：TI 描述：功能類型：降壓型 輸出類型：可調 輸入電壓：4.3~60V 輸出電壓：1~50V 輸出電流(最大值)：1A
金額：￥42.24001
