數據： 適用于升壓和 SEPIC 穩壓器的 LM5022 60V 低側控制器 數據表 (Rev. I)

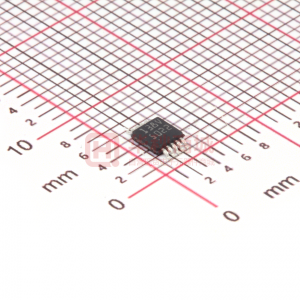

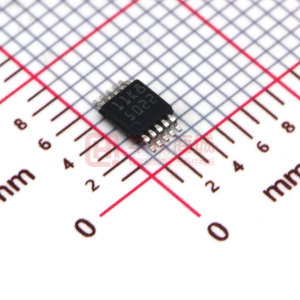

LM5022器件是一款適用于升壓和SEPIC穩壓器的高壓，低側，N溝道MOSFET控制器。該器件包含實施單端主要拓?fù)渌璧娜刻匦浴］敵鲭妷赫{(diào)節基于電流模式控制，這不僅簡化了環路補償?shù)脑O(shè)計，同時還能夠提供固有輸入電壓前饋.LM5022包含一個啟動穩壓器，該穩壓器能夠在6V至60V的寬輸入范圍內工作.PWM控制器專為高速性能而設計，包含一個振蕩器，振蕩器頻率范圍高達2.2MHz，總傳播延遲低于100ns。其他功能還包括誤差放大器，精密基準，線路欠壓鎖定，逐周期電流限制，斜率補償，軟啟動，外部同步功能和熱關斷.LM5022采用10引腳VSSOP封裝。
< small>所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Switch Current Limit (Typ) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Iout (Max) (A) |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| LM5022 | LM25122-Q1 | LM3017 | LM3478 | LM3481 | LM3488 | LM5020 | LM5121 | LM5122 | LM5122-Q1 | LM5122ZA | TPS40210 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 ? ? | 3 ? ? | 5 ? ? | 2.97 ? ? | 2.97 ? ? | 2.97 ? ? | 13 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 4.5 ? ? |
| 60 ? ? | 42 ? ? | 18 ? ? | 40 ? ? | 48 ? ? | 40 ? ? | 100 ? ? | 65 ? ? | 65 ? ? | 65 ? ? | 65 ? ? | 52 ? ? |
| 1.25 ? ? | 3 ? ? | 6 ? ? | 1.26 ? ? | 1.275 ? ? | 1.26 ? ? | 1.25 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 5 ? ? |
| 300 ? ? | 50 ? ? | 20 ? ? | 500 ? ? | 500 ? ? | 500 ? ? | 300 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 300 ? ? |
| 10 ? ? | 20 ? ? | 1 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 20 ? ? | 20 ? ? | 20 ? ? | 20 ? ? | 6 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 170 ? ? | 50 ? ? | 400 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 175 ? ? | 50 ? ? | 50 ? ? | 50 ? ? | 50 ? ? | 35 ? ? |
| 2200 ? ? | 600 ? ? | 400 ? ? | 1000 ? ? | 1000 ? ? | 1000 ? ? | 1000 ? ? | 1000 ? ? | 1000 ? ? | 1000 ? ? | 1000 ? ? | 1000 ? ? |
| 3.5 ? ? | 4 ? ? | 1.4 ? ? | 2.7 ? ? | 3.7 ? ? | 2.7 ? ? | 2 ? ? | 4 ? ? | 4 ? ? | 4 ? ? | 4 ? ? | ? |
| Enable Frequency Synchronization UVLO Adjustable ? ? | Enable Frequency Synchronization Phase Interleaving Synchronous Rectification ? ? | Enable Load Disconnect ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up UVLO Adjustable ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up ? ? | Enable Frequency Synchronization Pre-Bias Start-Up ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ? | Enable Frequency Synchronization Phase Interleaving Synchronous Rectification UVLO Adjustable ? ? | Enable Frequency Synchronization Phase Interleaving Synchronous Rectification UVLO Adjustable ? ? | Enable Frequency Synchronization Phase Interleaving Synchronous Rectification UVLO Adjustable ? ? | Enable Frequency Synchronization ? ? |
| 10 ? ? | 20 ? ? | 1 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 20 ? ? | 20 ? ? | 20 ? ? | 20 ? ? | 6 ? ? |
| 90 ? ? | 100 ? ? | 85 ? ? | 100 ? ? | 85 ? ? | 100 ? ? | 80 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 95 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Automotive ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Automotive ? ? | Catalog ? ? | Catalog ? ? |
| VSSOP ? ? | HTSSOP ? ? | WQFN ? ? | SOIC VSSOP ? ? | VSSOP ? ? | VSSOP ? ? | VSSOP WSON ? ? | HTSSOP ? ? | HTSSOP HTSSOP ? ? | HTSSOP ? ? | HTSSOP ? ? | MSOP-PowerPAD VSON ? ? |
