TPS61221 微型低輸入電壓升壓轉換器

數據:

描述

TPS6122x系列器件為由單節電池,兩節電池或三節電池供電的產品提供電源解決方案,NiCd或NiMH,或單節鋰離子或鋰聚合物電池。可能的輸出電流取決于輸入 - 輸出電壓比。升壓轉換器基于使用同步整流的遲滯控制器拓撲,以在最小靜態電流下獲得最大效率。可調版本的輸出電壓可通過外部電阻分壓器進行編程,或在內部設置為固定輸出電壓。可通過特色使能引腳關閉轉換器。在關閉時,電池消耗最小化。該器件采用6引腳SC-70封裝(DCK),尺寸為2 mm×2 mm,可實現小型電路布局尺寸。

特性

  • 典型操作條件下效率高達95%
  • 5.5μA靜態電流
  • 在0.7 V輸入電壓下啟動負載
  • 工作輸入電壓0.7 V至5.5 V
  • 關斷期間的直通功能
  • 最小開關電流200 mA
  • 保護:
    • 輸出過壓
    • 過熱
    • 輸入欠壓鎖定
  • 可調輸出電壓1.8 V至6 V
  • 固定輸出電壓版本

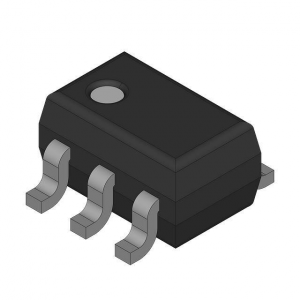

  • 小型6引腳SC-70封裝

參數 與其它產品相比?升壓轉換器 (集成開關)

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Typ) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
TPS61221 TLV61220 TLV61224 TLV61225 TPS61097A-33 TPS61099 TPS61220 TPS61222 TPS61322
0.7 ? ? 0.7 ? ? 0.7 ? ? 0.7 ? ? 0.9 ? ? 0.7 ? ? 0.7 ? ? 0.7 ? ? 0.85 ? ?
5.5 ? ? 5.5 ? ? 3 ? ? 3.3 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
3.3 ? ? 1.8 ? ? 3 ? ? 3.3 ? ? 3.3 ? ? 1.8 ? ? 1.8 ? ? 5 ? ? 2.2 ? ?
3.3 ? ? 5.5 ? ? 3 ? ? 3.3 ? ? 3.3 ? ? 5.5 ? ? 5.5 ? ? 5 ? ? 2.2 ? ?
0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 1 ? ? 0.4 ? ? 0.4 ? ? 0.75 ? ?
1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
500 ? ? 500 ? ? 500 ? ? 500 ? ? ? ? 500 ? ? 500 ? ? 500 ? ?
2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? ? 2000 ? ? 2000 ? ? 2000 ? ?
0.005 ? ? 0.005 ? ? 0.005 ? ? 0.005 ? ? 0.007 ? ? 0.0008 ? ? 0.005 ? ? 0.005 ? ? 0.006 ? ?
Synchronous Rectification ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Enable ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Light Load Efficiency
Synchronous Rectification ? ?
90 ? ? 90 ? ? 90 ? ? 90 ? ? 100 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ?
-40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
SC70 ? ? SOT-23 ? ? SC70 ? ? SC70 ? ? SOT-23 ? ? DSBGA ? ? SC70 ? ? SC70 ? ? SOT-23 ? ?

方框圖 (1)

技術文檔

數據手冊(1)
