TPS54424 4.5V 至 17V 輸入、電流模式、4A 同步 SWIFT? 降壓轉換器

描述

TPS54424是一款全功能17V，4A同步降壓直流/直流轉換器，采用了3.5mm x 3.5mmHotRod?QFN封裝。

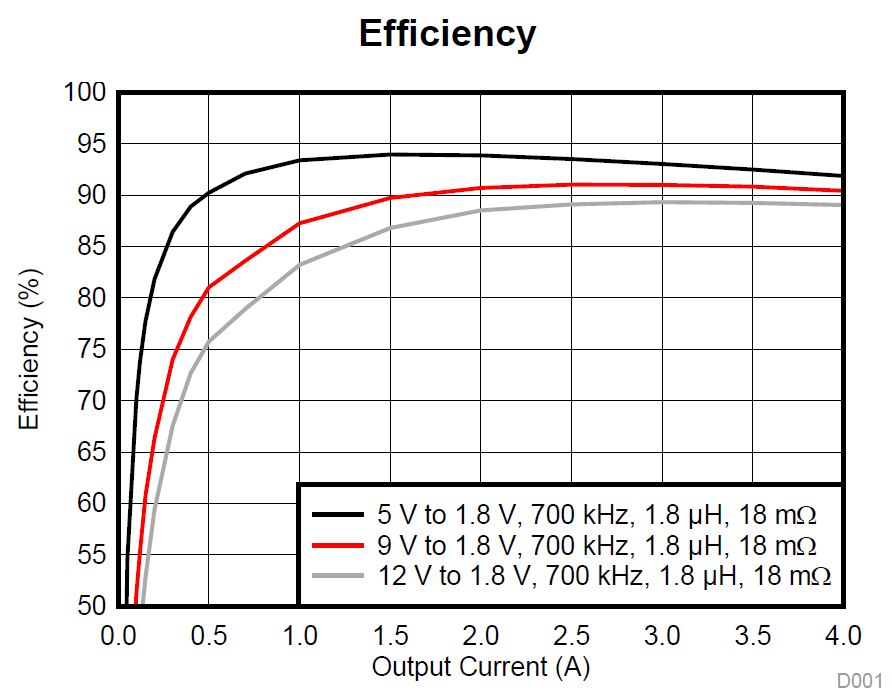

該器件專門進行了優化，具有高效率并集成了高側和低側MOSFET，適用于小型解決方案。它還通過使用峰值電流模式控制（可減少組件數量）并選擇高開關頻率（縮小電感器尺寸）進一步節省了空間。

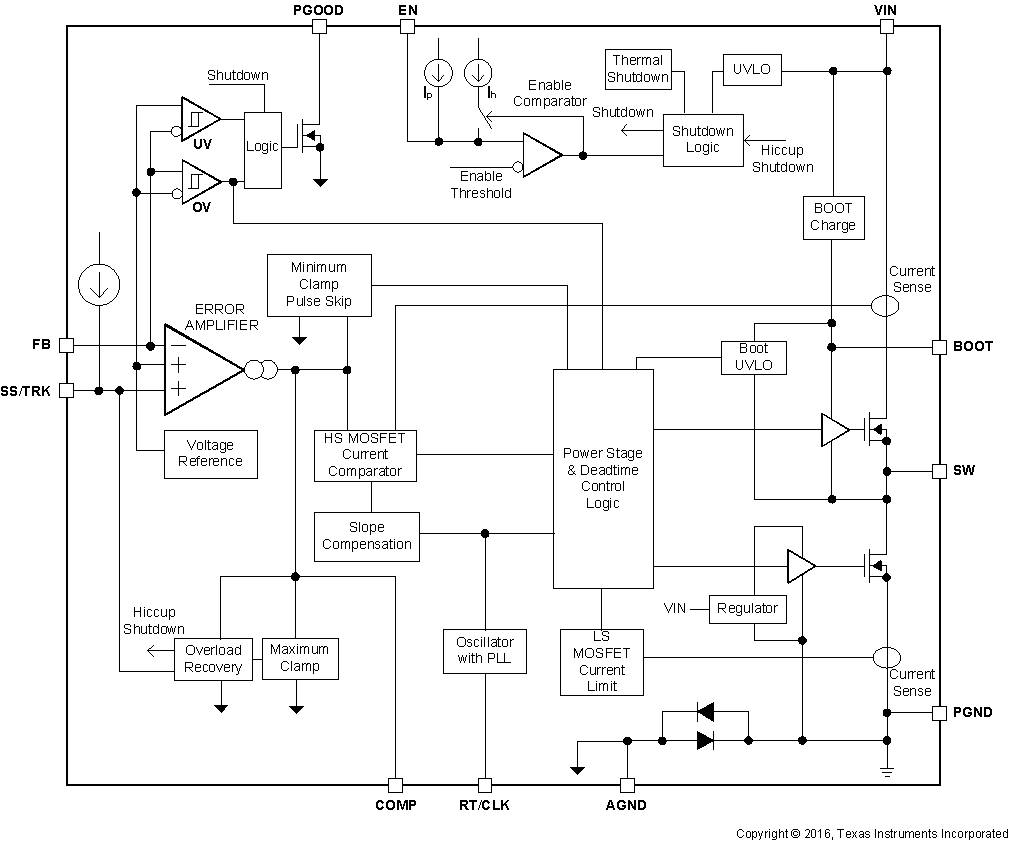

峰值電流模式控制簡化了環路補償并可提供快速瞬態響應。在器件過載的情況下，針對高側和低側拉電流限制的逐周期峰值電流限制功能可保護器件。斷續模式可在短路或者過載故障持續存在的情況下限制MOSFET功率損耗。

電源正常監控電路會對穩壓器輸出進行監控。 PGOOD引腳是一個開漏輸出，會在輸出電壓調節過程中進入高阻抗。除非出現故障，否則內部抗尖峰脈沖時間會阻止拉低PGOOD引腳。

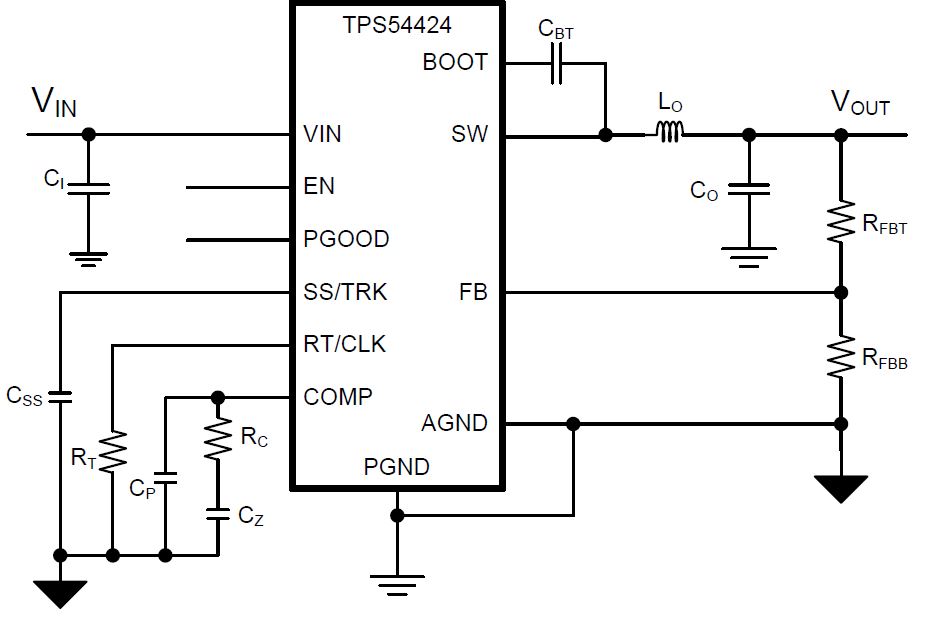

專用EN引腳可以用于控制穩器開/關，并且調整輸入欠壓鎖定。輸出電壓啟動斜坡由SS /TRK引腳控制，該引腳既支持獨立電源運行，又支持跟蹤模式。

< small>所有商標均為其各自所有者的財產。

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

TPS54424	TPS54824
4.5 ? ?	4.5 ? ?
17 ? ?	17 ? ?
0.6 ? ?	0.6 ? ?
12 ? ?	12 ? ?
4 ? ?	8 ? ?
1 ? ?	1 ? ?
200 ? ?	200 ? ?
1600 ? ?	1600 ? ?
0.58 ? ?	0.58 ? ?
Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?
Current Mode ? ?	Current Mode ? ?
98 ? ?	98 ? ?
-40 to 150 ? ?	-40 to 150 ? ?
Catalog ? ?	Catalog ? ?
VQFN-HR ? ?	VQFN-HR ? ?
