      LMR33630 具有超低 EMI 的 SIMPLE SWITCHER? 3.8V 至 36V、3A 同步降壓轉換器

      數據：

      描述

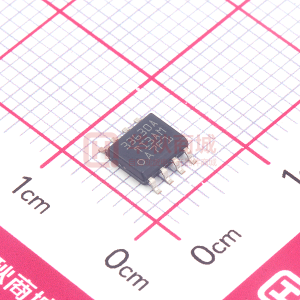

      LMR33630 SIMPLE SWITCHER ?穩壓器是一款簡單易用的同步降壓直流/直流轉換器，可提供一流的效率，適用于條件嚴苛的工業應用中，低功耗是一個關鍵問題.LMR33630能夠使用高達36V的輸入電壓驅動高達3A的負載電流.LMR33630以極小的解決方案尺寸提供出色的輕載效率和輸出精度。諸如電源正常狀態標志和精密使能端等特性有助于實現靈活而又易用的解決方案 - 適用于廣泛的應用中，低功耗是一個關鍵問題.LMR33630在輕載時自動折返頻率以提高效率。此器件通過集成技術消除了大多數外部組件，并提供專為實現簡單PCB布局而設計的引腳排列方式。保護特性包括熱關斷，輸入欠壓鎖定，逐周期電流限制和斷續短路保護.LMR33630采用8引腳HSOIC封裝。

      特性

      • 專用于條件嚴苛的工業應用
        • 輸入電壓范圍：3.8V至36V
        • 輸出電壓范圍：1V至24V
        • 輸出電流：3A
        • 峰值電流模式控制
        • 最小導通時間短：70ns
        • 頻率：400kHz，1.4MHz，2.1MHz
        • 結溫范圍為-40°C至+ 125°C
      • 通過集成技術簡化設計并減小尺寸
        • 集成同步整流
        • 集成補償網絡
      • 業界最佳功耗
        • 滿載效率高于91％
        • 低至5μA的關斷靜態電流
        • 低至24μA的工作靜態電流
      • 靈活的系統接口
        • 電源正常狀態標志和精密使能端
      • 使用LMR33630并借助WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LMR33630 LM43602 LM43603 LMR23630 LMR33620
      3.8 ? ? 3.5 ? ? 3.5 ? ? 4.5 ? ? 3.8 ? ?
      36 ? ? 36 ? ? 36 ? ? 36 ? ? 36 ? ?
      ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      34 ? ? 28 ? ? 28 ? ? 30 ? ? 34 ? ?
      3 ? ? 2 ? ? 3 ? ? 3 ? ? 2 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      400 ? ? 200 ? ? 200 ? ? 200 ? ? 400 ? ?
      2100 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2100 ? ?
      0.024 ? ? 0.027 ? ? 0.027 ? ? 0.075 ? ? 0.024 ? ?
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Wettable Flanks Package ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 99 ? ? 99 ? ? 97 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SO PowerPAD
      VQFN-HR ? ?      		 HTSSOP
      SON ? ?      		 HTSSOP
      SON ? ?      		 SO PowerPAD
      SON ? ?      		 SO PowerPAD
      VQFN-HR ? ?
