DRV8701 DRV8701 H 橋柵極驅動器

數據： DRV8701 有刷直流電機全橋柵極驅動器數據表 (Rev. A)

描述

DRV8701是一款采用4個外部N通道MOSFET的單路H橋柵極驅動器，主要用于驅動12V至24V雙向有刷直流電機。

該器件可通過PH /EN（DRV8701E）或PWM（DRV8701P）接口輕松連接控制器電路。內置的感測放大器能夠?qū)崿F(xiàn)可調節的電流控制。這款柵極驅動器內置有DRV8701采用9.5VV _GS柵極驅動電壓來驅FET FET。所有外部FET的柵極驅動電流均可通過IDRIVE引腳上的單個外部電阻進行配置。

低功耗睡眠模式可將內部電路關斷，從而實現極低的靜態電流消耗。這種睡眠模式可通過將nSLEEP引腳置為低電平來設定。

該器件內置以下保護功能：欠壓鎖定，電荷泵故障，過流關斷，短路保護，前置驅動器故障以及過熱保護。故障情況通過nFAULT引腳指示。

特性

單路H橋柵極驅動器
- 驅動4個外部N通道金屬氧化物半導體場效應應晶體管（MOSFET）
- 支持100％脈寬調制（PWM）占空比
5.9V至45V工作電源電壓范圍
兩個控制接口選項
- PH / E N（DRV8701 E ）
- P WM（DRV8701） P ）
可調節柵極驅動（5級）
- 6mA至150mA拉電流
- 12.5mA至300mA灌點流
支持1.8V，3.3V和5V邏輯輸入
分流放大器（20V /V）
集成PWM電流調節功能
- 限制電機浪涌電流
低功耗睡眠模式（9μA）
用于外部元件供電
- AVDD：4.8V，最高支持30mA輸出負載
- DVDD：3.3V，最高支持30mA輸出負載

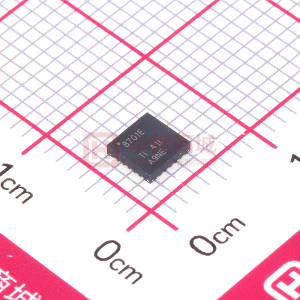

小型封裝尺寸
- 24引腳薄型四方扁平無引線（VQFN）（PowerPAD）
- 4.0mm×4.0mm×0.9mm
保護特性：
- VM欠壓閉鎖（UVLO）
- 電荷泵電壓（CPUV）
- 過流保護（OCP）
- 前置驅動器故障（PDF）
- 熱關斷（TSD）
- 故障狀態輸出（nFAULT）

應用

工業有刷直流電機
機器人
家庭自動化
工業泵和閥
電動工具

所有商標均為其各自所有者的財產。

參數 與其它產品相比?有刷直流柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Peak Output Sink Current Gate Drive (Max) (A)
Peak Output Source Current Gate Drive (Max) (A)
Control I/F
Features
Rating
?

DRV8701
5.9 ? ?
45 ? ?
0.3 ? ?
0.15 ? ?
PHASE/ENABLE PWM ? ?
Adjustable Gate Drive Settings 3.3V/5V LDO Integrated Current Shunt Amplifier Low-Power Sleep Mode ? ?
Catalog ? ?
