UCC53x0 是單通道隔離式柵極驅動器系列，設計用于驅動 MOSFET、IGBT、SiC MOSFET 和 GaN FET （UCC5350SBD）。UCC53x0S 提供分離輸出，可單獨控制上升和下降時間。UCC53x0M 將晶體管的柵極連接到內部夾具，以防止米勒電流引起的誤導通。UCC53x0E 的 UVLO2 以 GND2 為基準，以獲得真正的 UVLO 讀數。
*附件：ucc5320.pdf

UCC53x0 采用 4mm SOIC-8 （D） 或 8.5mm SOIC-8 （DWV） 封裝，可分別支持高達 3kVRMS 和 5kVRMS 的隔離電壓。憑借這些不同的選項，UCC53x0 系列非常適合電機驅動器和工業電源。

與光耦合器相比，UCC53x0 系列具有更低的器件間偏斜、更低的傳播延遲、更高的工作溫度和更高的 CMTI。

特性

• 功能選項
  • 分離輸出 （UCC53x0S）
  • UVLO 以 GND2 為基準 （UCC53x0E）
  • 米勒夾具選項 （UCC53x0M）
• 8 引腳 D（4mm 爬電距離）和 DWV（8.5mm 爬電距離）封裝
• 60ns （典型值） 傳播延遲
• 最小 CMTI 為 100kV/μs
• 隔離柵壽命 > 40 年
• 3V 至 15V 輸入電源電壓
• 高達 33V 的驅動器電源電壓
  • 8V 和 12V UVLO 選項
• 輸入引腳上的負 5V 處理能力
• 安全相關認證：
  • 7000VPK 隔離 DWV（計劃）和 4242VPK 隔離 D，符合 DIN V VDE V 0884-11：2017-01 和 DIN EN 61010-1
  • 5000VRMS DWV 和 3000VRMS D 隔離額定值，持續 1 分鐘，符合 UL 1577 標準
  • 符合 GB4943.1-2011 D 和 DWV（計劃）的 CQC 認證
• CMOS 輸入
• 工作溫度：–40°C 至 +125°C

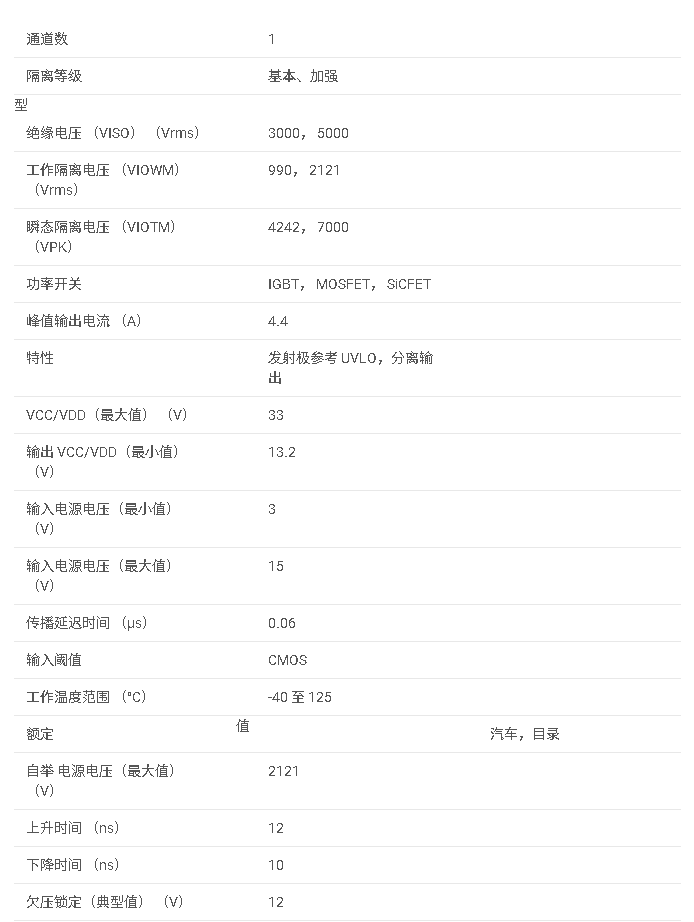

參數

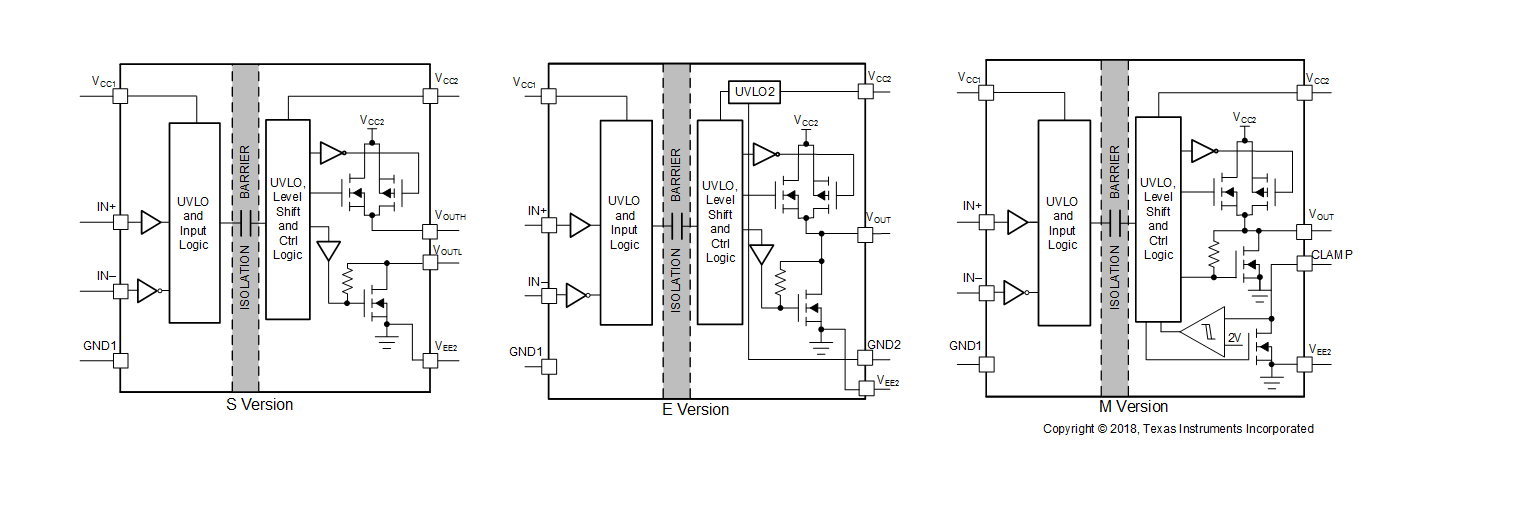

方框圖

概述

UCC是一款由Texas Instruments（TI）生產的單通道隔離柵極驅動器，設計用于驅動MOSFET、IGBT、SiC MOSFET和GaN FET等功率半導體器件。該驅動器提供高達kV RMS和kV RMS的隔離電壓，適用于電機驅動和工業電源供應等應用。

主要特性

• ?隔離電壓?：提供kV RMS（D封裝）和kV RMS（DWV封裝）的隔離電壓。
• ?低傳播延遲?：典型傳播延遲為ns，適用于高速開關應用。
• ?高共模瞬態抑制能力?：CMTI高達kV/μs，有效抑制共模噪聲干擾。
• ?寬輸入電壓范圍?：輸入電源電壓范圍為V至V，適應不同控制電路的電壓需求。
• ?輸出能力?：提供.A源電流和.A沉電流，適用于驅動多種功率半導體器件。
• ?多種保護功能?：包括欠壓鎖定（UVLO）、短路夾持、活動下拉等保護功能，提高系統可靠性。
• ?多種封裝選項?：提供mm SOIC-（D）和.mm SOIC-（DWV）兩種封裝，滿足不同應用需求。

應用領域

• ?電機驅動?：用于驅動電機控制系統中的功率半導體器件，提高電機效率和性能。
• ?工業電源供應?：為工業設備提供穩定可靠的電源供應，支持各種工業應用場景。
• ?其他隔離驅動需求?：適用于需要高隔離電壓和快速開關速度的隔離驅動應用。

功能描述

輸入階段

• 輸入引腳采用CMOS兼容邏輯電平，具有高噪聲免疫能力和穩定的閾值電壓。
• 提供內部下拉電阻，確保未連接輸入引腳時的穩定狀態。

輸出階段

• 輸出階段具有高速開關能力和高輸出電流，適用于驅動大功率半導體器件。
• 提供分裂輸出（UCCxS）和Miller夾持（UCCxM）選項，滿足不同應用需求。
• 具有活動下拉功能，在無電源連接時防止誤動作。

保護功能

• ? 欠壓鎖定（UVLO） ?：監測輸入和輸出電源電壓，當電壓低于閾值時關閉輸出，防止欠壓工作。
• ?短路夾持?：在短路條件下限制輸出電壓，保護功率半導體器件不受損壞。
• ?Miller夾持?：防止由Miller效應引起的誤動作，提高系統穩定性。

典型應用

UCC的典型應用包括驅動IGBT、MOSFET等功率半導體器件，在電機驅動、工業電源供應等領域具有廣泛應用。設計時應考慮輸入和輸出濾波、電源布局、散熱等因素，以確保驅動器的穩定可靠運行。

電源推薦

推薦輸入電源電壓范圍為V至V，輸出電源電壓根據具體應用需求選擇。為降低噪聲干擾和提高穩定性，應在輸入和輸出電源引腳附近添加適當的旁路電容。

封裝與訂購信息

UCC提供D和DWV兩種封裝選項，用戶可根據具體需求選擇合適的封裝和型號。封裝信息包括尺寸、引腳排列、材料等詳細參數，用戶可參考數據手冊中的封裝信息部分。
