UCC5350-Q1 是一款單通道隔離式柵極驅動器，具有 10A 拉電流和 10A 灌電流典型峰值電流，設計用于驅動 MOSFET、IGBT 和 SiC MOSFET。UCC5350-Q1 可選擇米勒鉗位或分離輸出。CLAMP 引腳用于將晶體管柵極連接到輸出旁邊的內部 FET，以防止米勒電流注入引起的錯誤導通。分離輸出選項允許通過 OUTH 和 OUTL 引腳單獨控制柵極電壓的上升和下降時間。
*附件：ucc5350-q1.pdf

UCC5350-Q1 采用 4mm SOIC-8 （D） 或 8.5mm 寬體 SOIC-8 （DWV） 封裝，可分別支持高達 3kVRMS 和 5kVRMS 的隔離電壓。輸入側采用 SiO2 電容隔離技術與輸出側隔離，隔離柵使用壽命超過 40 年。UCC5350-Q1 非常適合在高壓牽引逆變器和車載充電器等應用中驅動 IGBT 或 MOSFET。

與光隔離柵極驅動器相比，UCC5350-Q1 器件具有更低的器件間偏移、更低的傳播延遲、更高的工作溫度和更高的 CMTI。

特性

• 5kVRMS 和 3kVRMS 單通道隔離柵極驅動器
• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1
• 功能安全 - 質量管理
  • 提供有助于功能安全系統設計的文檔
• 功能選項
  • 分離輸出，8V UVLO （UCC5350SB-Q1）
  • 米勒箝位，12V UVLO （UCC5350MC-Q1）
• ±5A 最小峰值電流驅動強度
• ±10A 典型峰值電流驅動強度
• 3V 至 15V 輸入電源電壓
• 高達 33V 的驅動器電源電壓
  • 8V 和 12V UVLO 選項
• 最小 CMTI 為 100V/ns
• 輸入引腳上的負 5V 處理能力
• 100ns （最大值） 傳播延遲和 <25ns 器件間偏移
• 8 引腳 DWV（8.5mm 爬電距離）和 D（4mm 爬電距離）封裝
• 隔離柵壽命 > 40 年
• 安全相關認證：
  • DIN EN IEC 60747-17（VDE 0884-17）
  • UL 1577 組件認可計劃
• CMOS 輸入
• 工作結溫：–40°C 至 +150°C

參數

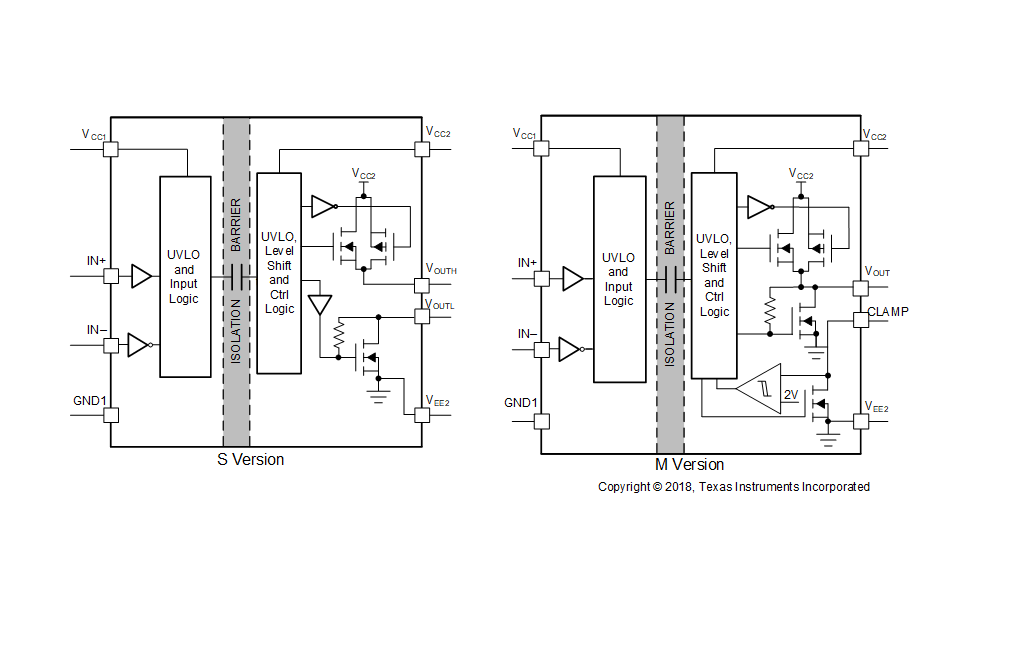

方框圖

一、產品概述

UCC-Q是一款單通道隔離柵極驅動器，專為SiC/IGBT在汽車電子應用設計。該驅動器提供高達A的源電流和沉電流，支持高達kV RMS的隔離電壓，適用于高壓牽引逆變器、車載充電器等應用。

二、主要特性

• ?高隔離電壓?：支持kV RMS和kV RMS隔離電壓，采用SiO電容性隔離技術，隔離屏障壽命超過年。
• ?高驅動能力?：典型峰值電流驅動能力為±A，最小峰值電流驅動能力為±A。
• ?寬輸入電壓范圍?：輸入供電電壓范圍為V至V，輸出驅動電壓最高可達V。
• ?多功能選項?：提供Miller鉗位（UCCMC-Q）和分裂輸出（UCCSB-Q）兩種功能選項。
• ? 高共模瞬態免疫（CMTI） ?：最小CMTI為V/ns，提供高噪聲環境下的穩定性能。
• ?安全認證?：通過DIN EN IEC -和UL 安全認證，適合安全關鍵型應用。

三、應用領域

• 車載充電器
• 電動汽車牽引逆變器
• 直流充電站
• HVAC系統
• 電加熱器

四、功能描述

• ?隔離技術?：采用SiO電容性隔離技術，實現輸入與輸出之間的電氣隔離。
• ?Miller鉗位功能?：防止由Miller電流引起的虛假導通，提高系統穩定性。
• ?分裂輸出功能?：允許獨立控制柵極電壓的上升和下降時間，優化開關性能。
• ? 欠壓鎖定（UVLO） ?：輸入和輸出供電電壓均具備UVLO保護功能，確保在電壓不足時關閉輸出。
• ?負電壓處理能力?：輸入引腳具備負電壓處理能力，提高系統靈活性。

五、典型應用

文檔提供了UCC-Q的典型應用電路，包括設計要求和詳細設計步驟，如選擇輸入和輸出電容、估計柵極驅動器功率損耗、選擇外部柵極電阻、估算結溫等。此外，還提供了布局指南和PCB材料建議。

六、電源推薦

• ? 輸入供電電壓（VCC） ?：推薦范圍為V至V，應使用低ESR和低ESL的陶瓷電容進行旁路。
• ? 輸出供電電壓（VCC） ?：推薦范圍為.V至V（UCCMC-Q）或.V至V（UCCSB-Q），同樣應使用低ESR和低ESL的陶瓷電容進行旁路。

七、布局指南

• ?電容放置?：旁路電容應盡可能靠近VCC、VCC和VEE引腳放置，以最小化寄生電感。
• ?信號路徑?：最小化柵極驅動信號路徑的長度和面積，以減少噪聲耦合。
• ?隔離保護?：確保隔離屏障區域的PCB設計不會降低隔離性能，避免在隔離屏障下方放置PCB走線或銅層。

八、文檔支持

文檔提供了詳細的規格表、電氣特性、開關特性、絕緣特性曲線、典型特性曲線、參數測量信息、應用信息和布局指南等。此外，還包含了設備支持資源鏈接、相關文檔支持、認證信息、接收文檔更新通知的方法、支持資源、商標信息、靜電放電注意事項和術語表等。
