UCC27528-Q1 器件是一款雙通道、高速、低側柵極驅動器，能夠 有效驅動 MOSFET 和 IGBT 功率開關。使用本質上最小化 擊穿電流，UCC27528-Q1 器件可提供高達 5A 的高峰值電流脈沖 拉電流和 5A 電流沉入電容性負載以及軌到軌驅動能力和極 傳播延遲小，為 17 ns（典型值）。此外，驅動程序功能與內部匹配 兩個通道之間的傳播延遲非常適合需要 具有關鍵時序的雙柵極驅動器，例如同步整流器。輸入引腳閾值為 基于 CMOS 邏輯，這是 VDD 電源電壓的函數。之間的寬滯后 高閾值和低閾值提供出色的抗噪能力。使能引腳基于 TTL 和 CMOS 兼容邏輯，獨立于 VDD 電源電壓。
*附件：ucc27528-q1.pdf

UCC27528-Q1 器件是一款雙通道同相驅動器。內部上拉和下拉 UCC27528-Q1 器件輸入引腳上的電阻器確保在輸入時輸出保持低電平 引腳處于浮動狀態。UCC27528-Q1 器件具有使能引腳（ENA 和 ENB），用于 更好地控制驅動程序應用程序的運行。引腳在內部上拉至 VDD 電源用于高電平有效邏輯，并且可以保持開路以進行標準作。

特性

• 適用于汽車應用
• AEC-Q100 器件溫度等級 1
• 行業標準引腳輸出
• 兩個獨立的柵極驅動通道
• 5A 峰值拉電流和灌電流驅動電流
• CMOS 輸入邏輯閾值
  （VDD 引腳上電源電壓的函數）
• 具有高抗噪
  能力的遲滯邏輯閾值
• 每個輸出具有獨立的使能功能
• 輸入和使能引腳電壓電平不受
  VDD 引腳偏置電源電壓的限制
• 4.5V 至 18V 單電源范圍
• 在 VDD UVLO 期間，輸出保持低電平（確保在
  上電和
  斷電時無毛刺運行）
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 7ns 和 6ns）
• 2 個通道之間的 1ns 典型延遲匹配
• 當 inputs 懸空時，輸出保持低電平
• SOIC-8 封裝
• 工作溫度范圍為 –40°C 至 140°C
• –5V 負電壓處理能力（輸入引腳）

參數

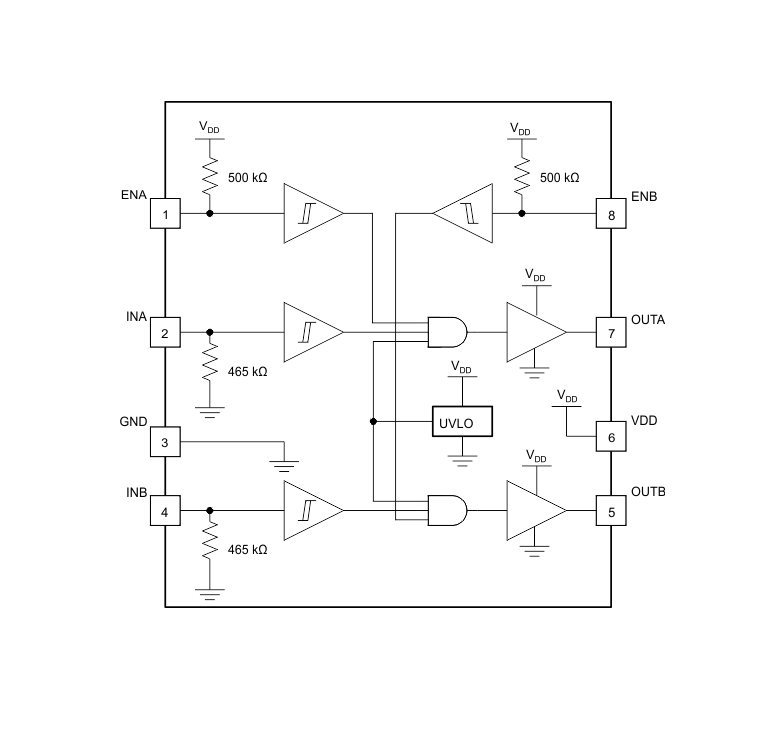

方框圖

1. 產品概述

UCC8-Q是一款專為汽車應用設計的雙通道、高速、低側門驅動器，具備AEC-Q0資質。它適用于開關模式電源供應器、DC-DC轉換器、電機控制以及太陽能電源等應用。該驅動器基于CMOS輸入閾值邏輯，能夠驅動MOSFET和IGBT功率開關，提供高達5A的峰值源電流和沉電流。

2. 主要特性

• ?高電流能力?：雙通道均可提供5A的峰值源和沉電流。
• ?寬電壓范圍?：?jiǎn)我?.5V至8V供電范圍，適用于多種系統設計。
• ?快速響應?：ns的典型傳播延遲，ns的上升時間和6ns的下降時間。
• ? 低電壓鎖定（UVLO） ?：在VDD欠壓時輸出保持低電平，確保可靠啟動和關閉。
• ?獨立使能功能?：每個輸出通道均具備獨立的使能輸入，便于靈活控制。
• ?輸入閾值靈活?：CMOS輸入閾值基于VDD供電電壓，具有高噪聲免疫能力。

3. 功能描述

3.1 VDD與UVLO

• 內置UVLO保護功能，當VDD電壓低于閾值時，輸出保持低電平。
• UVLO閾值為4.V（典型值），具有0mV的遲滯，防止電源噪聲引起的誤動作。

3.2 輸入階段

• 輸入采用CMOS閾值邏輯，高閾值約為VDD的%，低閾值約為VDD的%。
• 輸入具有高噪聲免疫能力，支持慢dV/dt輸入信號，便于使用RCD電路編程傳播延遲。

3.3 使能功能

• 每個通道具備獨立的使能輸入（ENA和ENB），支持TTL和CMOS兼容邏輯。
• 使能輸入內部上拉至VDD，默認狀態下輸出啟用。

3.4 輸出階段

• 輸出階段采用獨特的上拉結構，提供高峰值源電流，特別是在功率開關的米勒平臺區域。
• 輸出電壓擺動范圍從VDD到GND，提供軌到軌操作。

4. 應用指南

4.1 應用信息

• 高電流門驅動器在開關電源應用中至關重要，用于實現快速切換并減少切換功率損失。
• UCC8-Q適用于需要將PWM控制器信號電平轉換為適合功率開關柵極驅動電壓的應用。

4.2 典型應用

• 提供了典型應用電路圖，包括PWM控制器、驅動電路和電源連接等部分。
• 強調了布局的重要性，建議將驅動器盡可能靠近功率開關放置，并使用寬跡線以減少寄生電感。

5. 電源建議

• 推薦使用.μF的陶瓷電容作為VDD旁路電容，靠近VCC和GND引腳放置。
• 為滿足高電流峰值需求，建議并聯一個較大的電容（如μF）。

6. 封裝與訂購信息

• UCC8-Q提供引腳SOIC封裝，可通過TI的官方網站進行訂購。
