UCC27624-Q1 是一款雙通道、高速、低側柵極驅動器，可有效驅動 MOSFET、IGBT、SiC 和 GaN 功率開關。UCC27624-Q1 的典型峰值驅動強度為 5A，可縮短電源開關的上升和下降時間，降低開關損耗并提高效率。該器件的快速傳播延遲（典型值為 17ns）通過改善系統的死區時間優化、脈沖寬度利用率、控制環路響應和瞬態性能，產生更好的功率級效率。
*附件：ucc27624-q1.pdf

UCC27624-Q1 的輸入端可以處理 –10V，這提高了具有中等接地反彈的系統的穩健性。輸入與電源電壓無關，可以連接到大多數控制器輸出，以實現最大的控制靈活性。獨立的使能信號允許獨立于主控制邏輯控制功率級。在系統故障的情況下，柵極驅動器可以通過將使能拉低來快速關斷。許多高頻開關電源在功率器件的柵極處會出現噪聲，這些噪聲可能會注入柵極驅動器的輸出引腳，并可能導致驅動器發生故障。該器件的瞬態反向電流和反向電壓能力使其能夠容忍功率器件或脈沖變壓器柵極上的噪聲，并避免驅動器故障。

UCC27624-Q1 還具有欠壓鎖定 （UVLO） 功能，以提高系統穩健性。當沒有足夠的偏置電壓來完全增強功率器件時，柵極驅動器輸出由強大的內部下拉 MOSFET 保持低電平。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準
  • 設備溫度 1 級
  • 器件 HBM ESD 分類等級 H1C
  • 器件 CDM ESD 分類等級 C6
• 每個通道的典型峰值 5A 拉電流和灌電流驅動電流
• 能夠處理 –10V 的輸入和使能引腳
• 輸出能夠處理 –2V 瞬變
• 絕對最大 VDD 電壓：30V
• 具有 UVLO 的 4.5V 至 26V 寬 VDD 工作范圍
• 具有高抗噪能力的遲滯邏輯閾值
• VDD 獨立輸入閾值（TTL 兼容）
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 6ns 和 10ns）
• 兩個通道之間的 1ns 典型延遲匹配
• 兩個通道可以并聯以獲得更高的驅動電流
• SOIC8 和 VSSOP8 PowerPAD? 封裝選項
• 工作結溫范圍為 –40°C 至 150°C

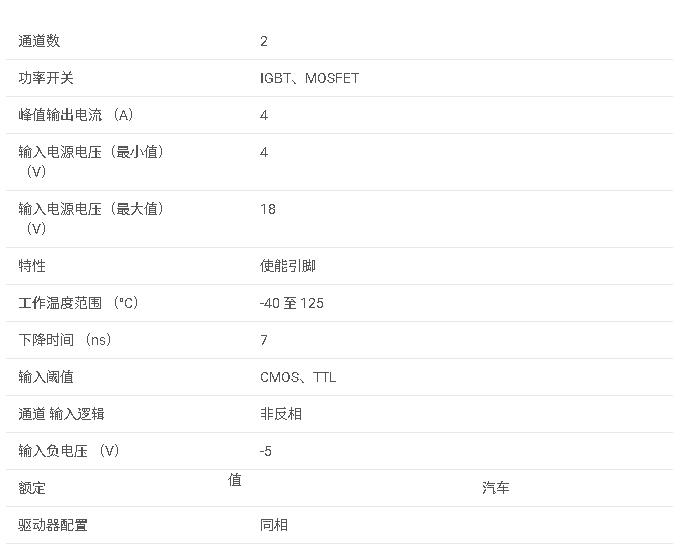

參數

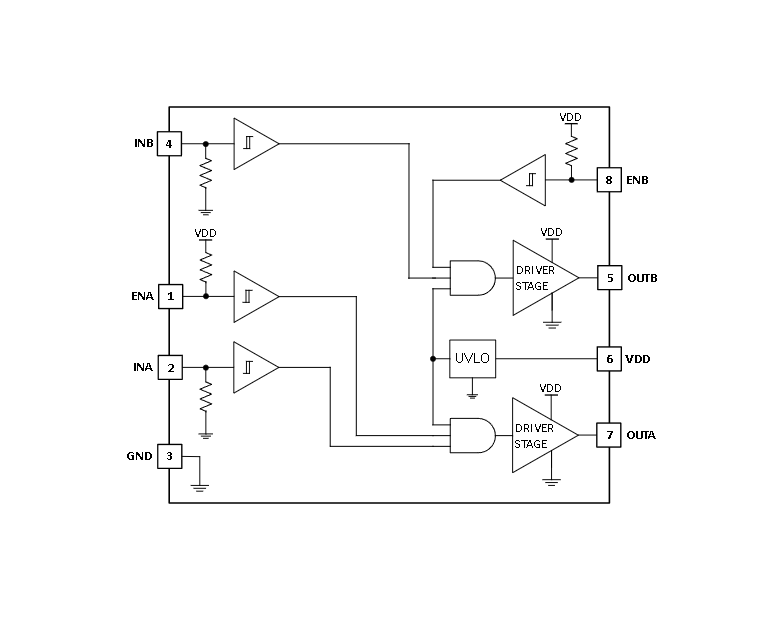

方框圖

一、產品概述

UCC4-Q 是一款專為汽車電子應用設計的雙通道、低側柵極驅動器，支持高達 A 的峰值源和沉電流，具有 -V 輸入能力。該驅動器適用于汽車 DC/DC 轉換器、開關電源（SMPS）、功率因數校正（PFC）電路、DC/DC 轉換器、電機驅動和太陽能電源供應等應用。

二、主要特性

• ?高電流驅動能力?：每個通道提供典型 A 的峰值源和沉電流。
• ?寬輸入電壓范圍?：VDD 工作電壓范圍從 4.5V 至 V，具有欠壓鎖定（UVLO）功能。
• ?低噪聲免疫性?：具有遲滯邏輯閾值，適用于高噪聲環境。
• ?快速響應?：快速傳播延遲（典型值為 7ns）和快速的上升/下降時間（典型值分別為 6ns 和 ns）。
• ?通道延遲匹配?：兩個通道之間的延遲匹配典型值為 ns。
• ?高魯棒性?：輸入和使能引腳能夠承受 -0V 電壓，輸出能夠承受 -V 瞬態電壓。
• ?多種封裝選項?：提供 SOIC8 和 VSSOP8 PowerPAD? 封裝選項。

三、應用領域

• 汽車 DC/DC 轉換器
• 開關電源（SMPS）
• 功率因數校正（PFC）電路
• DC/DC 轉換器
• 電機驅動
• 太陽能電源供應
• 脈沖變壓器驅動器

四、功能描述

1. 輸入與使能功能

• ?輸入閾值?：TTL 兼容，輸入閾值獨立于 VDD 供電電壓。
• ?使能引腳?：每個通道具有獨立的使能引腳（ENA 和 ENB），低電平有效，內部上拉電阻確保默認使能狀態。

2. 輸出功能

• ?高電流驅動?：每個輸出通道能夠提供高達 A 的峰值源和沉電流。
• ?低電壓擺幅?：輸出擺幅從 VDD 到 GND，提供軌到軌操作。
• ?反向電流能力?：輸出能夠承受高達 A 的反向電流瞬態，避免驅動器損壞。

3. 保護功能

• ? 欠壓鎖定（UVLO） ?：當 VDD 電壓低于設定閾值時，輸出被強制拉低，確保系統可靠性。
• ?輸出短路保護?：內部集成短路保護機制，防止輸出短路導致的損壞。

五、典型應用

文檔提供了 UCC-Q1 在汽車 DC/DC 轉換器中的典型應用電路，包括設計要求和詳細設計步驟，如 VDD 電源設計、輸入濾波、柵極電阻選擇等。

六、電源推薦

• ?VDD 供電電壓?：推薦工作電壓范圍為 .V 至 6V，注意避免超過絕對最大電壓值 0V。
• ?旁路電容?：建議在 VDD 引腳附近放置至少 μF 和 0.1μF 的陶瓷旁路電容，以減小電源噪聲。

七、布局指南

• ?最小化寄生電感?：驅動器應盡可能靠近被驅動的功率器件，以減小寄生電感。
• ?電源旁路?：確保 VDD 旁路電容盡可能靠近驅動器引腳，以提供穩定的電源供應。
• ?信號完整性?：保持輸入和使能信號的完整性，避免長距離傳輸和干擾。
• ?熱管理?：考慮 PCB 布局以優化熱傳導，確保驅動器在允許的工作溫度范圍內運行。
